JBL Stage A6002/A6004/A9004/A3001

MERCI POUR VOTRE ACHAT. . .

Votre produit JBL a été conçu pour vous offrir les performances et la facilité d'utilisation que vous attendez de notre part.

• Veuillez prendre le temps de lire complètement votre mode d'emploi avant d'utiliser ou d'installer votre amplificateur.

• Conservez le mode d'emploi de votre amplificateur dans votre boîte à gants avec le mode d'emploi de votre voiture.

• Rangez la facture de votre amplificateur avec vos autres documents importants afin d'obtenir rapidement un service sous garantie si nécessaire.

PRÉSENTATION DU MANUEL

Ce manuel décrit les directives d'installation générales et les instructions d'utilisation. Cependant, veuillez noter qu'une installation convenable de composants

audio et vidéo mobiles requiert une expérience qualifiée et des procédures mécaniques et électriques. Si vous ne disposez pas d

es connaissances et des outils

permettant d'exécuter correctement cette installation, nous vous recommandons fortement de consulter un distributeur agréé JBL pour connaître vos options

d'installation. Conservez toutes les instructions et les factures à titre de référence. Considérez ce manuel comme une caractéristique indispensable de votre amplificateur.

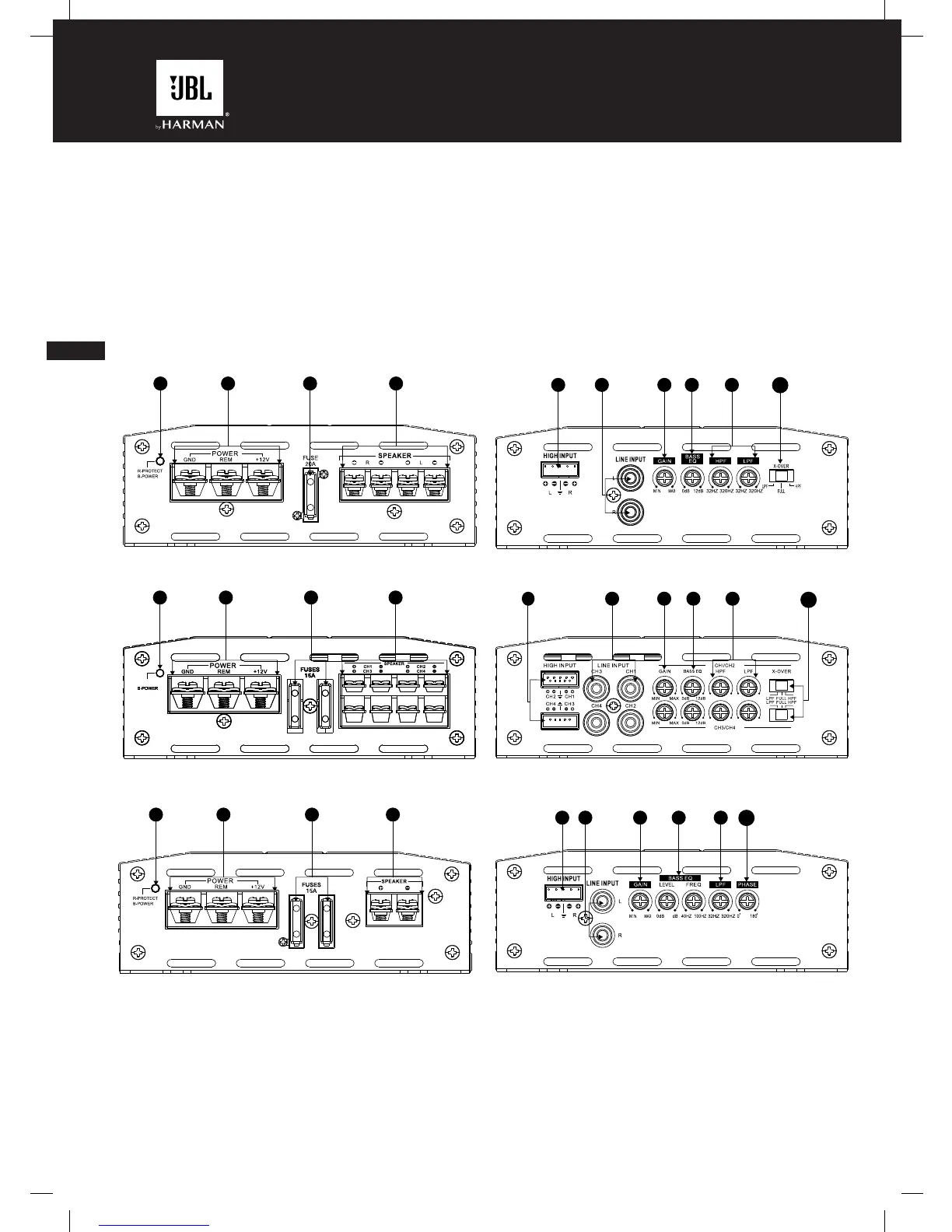

CHAPITRE 1 : INDEX ILLUSTRÉ DES CONNEXIONS

D'ENTRÉE

Panneau gauche de l'amplificateur Stage

Stage A6002

Stage A6004 et A9004 Stage A6004 et A9004

Stage A3001

Stage A6002

Stage A3001

1. Témoin d'alimentation / protection

2. Connecteurs d'entrée d'alimentation

3. Fusible(s)

4. Connecteurs de sortie des haut-parleurs

5. 5.Entrée(s) niveau haut

6. 6.Entrées niveau ligne (RCA)

7. Gain (sensibilité d'entrée)

8. Commande(s) d'égaliseur des graves

9. Commande(s) de fréquence de croisement

10. Sélecteur(s) de filtre répartiteur

11.

Sélecteur de phase de subwoofer

Panneau droit de l'amplificateur Stage

CHAPITRE 2 : INSTALLATION ET CÂBLAGE

Contenu de la boîte

1 amplificateur

4 vis de fixation

Fusible de rechange (1 pour A6002, 2 pour A3001, A6004et A9004)

Adaptateur d'entrée niveau haut (1 pour A6002 et A3001, 2 pour A6004et A9004)

Fixations

Guide de démarrage rapide

1 3

2 4

7 8

R-PROTECTR-PROTECTR-PROTECT

2 3 4

32HZ 320HZ

7 8

5 7 8 9

2 43

Questions and Answers:

Need help?

Do you have a question about the JBL Stage A3001 and is the answer not in the manual?

JBL Stage A3001 Specifications

General

Fuse	15 A
Bass boost	0 - 12 dB
Amplifier class	D
Frequency range	10 - 320000 Hz
Low pass filter	Yes
Signal-to-Noise Ratio (SNR)	75 dB
Number of amplifier channels	- channels
Total Harmonic Distortion (THD)	1 %
RMS power output per channel (2 Ohm)	300 W
DC input voltage	9 - 16 V
Product color	Black
