JBL Stage A6002/A6004/A9004/A3001

VIELEN DANK, DASS DU DICH FÜR UNSER PRODUKT ENTSCHIEDEN HAST. . .

Dieses JBL-Produkt bietet dir die Leistung und die Benutzerfreundlichkeit, die du von JBL kennst und zuRecht erwartest.

• Bitte lies vor der ersten Inbetriebnahme oder dem Einbau des Verstärkers dieses Benutzerhandbuch sorgfältig und vollständig durch.

• Bewahre dieses Benutzerhandbuch im Handschuhfach neben dem Benutzerhandbuch deines Fahrzeugs auf.

• Lege den Kaufbeleg vom Verstärker zu deinen anderen wichtigen Dokumenten, um bei Bedarf problemlos die angebotenen Garantieleistungen in Anspruch

nehmen zu können.

ÜBER DAS HANDBUCH

Dieses Benutzerhandbuch enthält allgemeine Installations- und Betriebsanweisungen. Bitte bedenke jedoch, dass der fachgerechte Einbau von mobilen Audio-

und Videokomponenten Fachkenntnis und Erfahrung mit mechanischen und elektrischen Elementen erfordert. Falls dunicht selbst über die Kenntnisse und die

Werkzeuge für den erfolgreichenEinbau dieses Systems verfügst, empfehlen wir dringend, sich bei einem zertifizierten JBL-Händler über die Einbaumöglichkeiten

zu informieren. Bewahre alle Unterlagen und die Kaufbelege sorgfältig auf, und erachte dieses Benutzerhandbuch als eine feste Komponente deines Verstärkers.

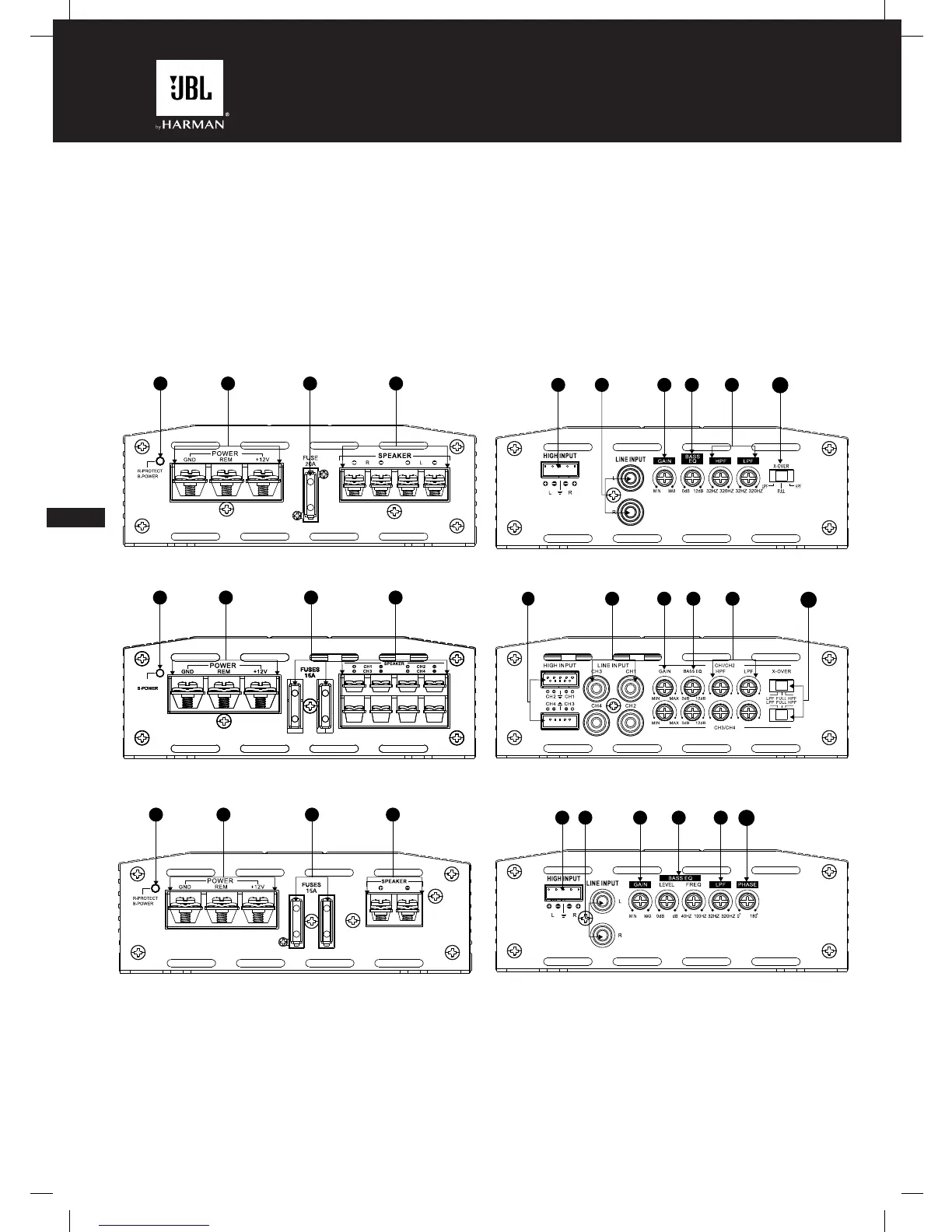

KAPITEL 1: ABBILDUNGSINDEX DER EINGANGSANSCHLÜSSE

Stage Verstärker, linkes Seitenpanel

Stage A6002

Stage A6004 und A9004 Stage A6004 und A9004

Stage A3001

Stage A6002

Stage A3001

1. Netzstrom-/Schutz-Anzeige

2. Stromanschlüsse

3. Sicherung(en)

4. Lautsprecher-Ausgangsanschlüsse

5. Hoch-Pegel-Eingangsanschluss(-anschlüsse)

6. Line-Pegel-Eingangsanschlüsse (Cinch)

7. Eingangsempfindlichkeit (Gain)

8. Bass-EQ-Regler

9. Crossover-Frequenzregler

10. Crossover-Filterschalter

11. Subwoofer-Phasenschalter

Stage Verstärker, rechtes Seitenpanel

KAPITEL 2: INSTALLATION UND VERKABELUNG

Verpackungsinhalt:

1x Verstärker

4x Befestigungsschrauben

Ersatzsicherung (1 x für A6002, 2 x für A3001, A6004 und A9004)

Hoch-Pegel-Eingangsadapter (1 x für A6002 und A3001, 2 x für A6004und A9004)

Befestigungsmaterialien

Kurzanleitung

1 3

2 4

7 8

R-PROTECTR-PROTECTR-PROTECT

2 3 4

32HZ 320HZ

7 8

5 7 8 9

2 43

Questions and Answers:

Need help?

Do you have a question about the JBL Stage A3001 and is the answer not in the manual?

JBL Stage A3001 Specifications

General

Fuse	15 A
Bass boost	0 - 12 dB
Amplifier class	D
Frequency range	10 - 320000 Hz
Low pass filter	Yes
Signal-to-Noise Ratio (SNR)	75 dB
Number of amplifier channels	- channels
Total Harmonic Distortion (THD)	1 %
RMS power output per channel (2 Ohm)	300 W
DC input voltage	9 - 16 V
Product color	Black
