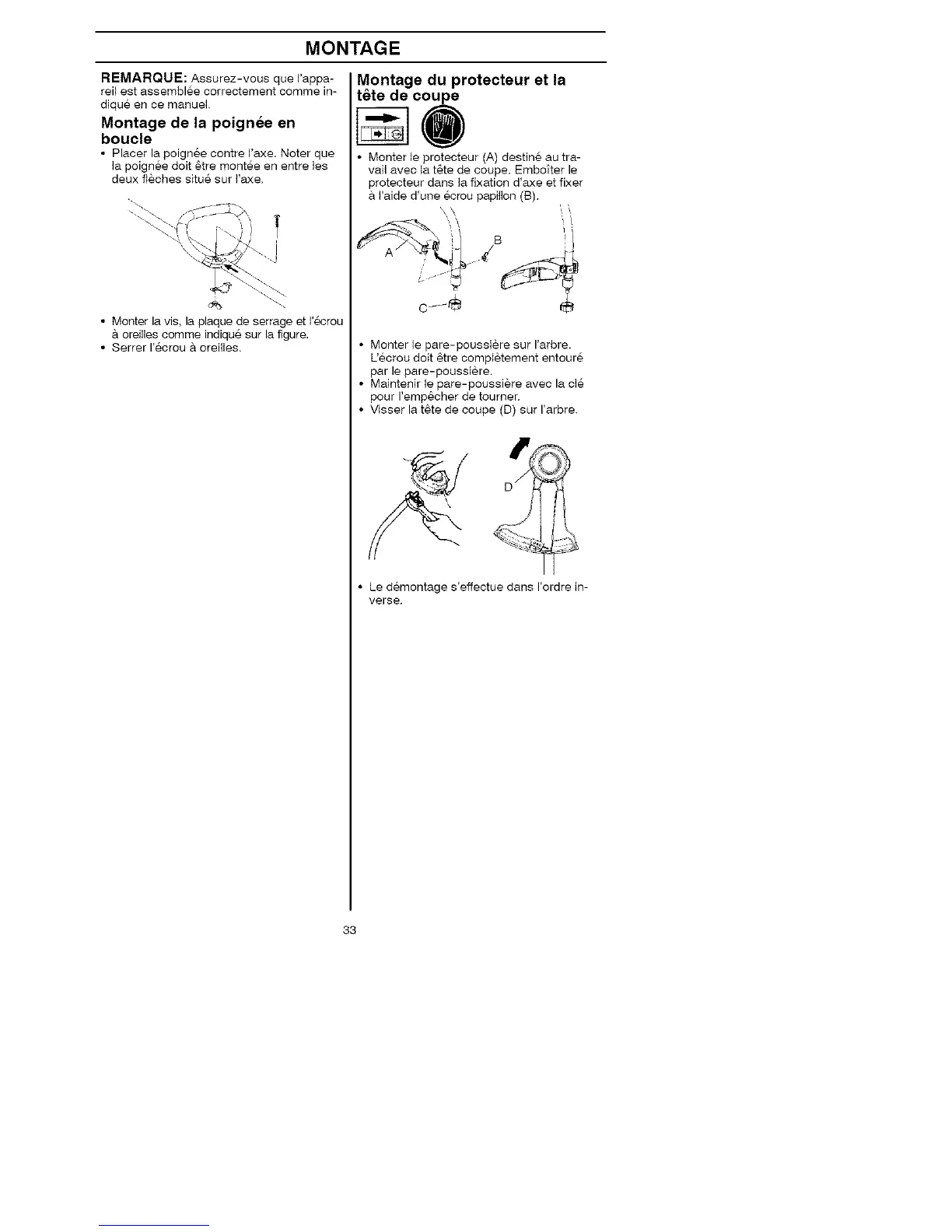

MONTAGE
REMARQUE: Assurez-vous que l'appa-
reii est assemblee correctement comme in-
dique en ce manuel.
Montage de la poignee en
boucle
• Placer la poignee centre I'axe. Noter que
la poignee doit 6tre montee en entre les
deux fieches situe sur I'axe.
• Monter la vis, la plaque de serrage et I'ecrou
& oreilles comme indique sur la figure.
• Serrer I'ecrou & oreilles.
Montage du protecteur et la
t6te de coupe
• Monter le protecteur (A) destine au tra-
vail avec la t6te de coupe. Emboiter le
protecteur dans la fixation d'axe et fixer
& I'aide d'une ecrou papillon (B),
_-._. "_\ _"_'i
';2;
• Monter le pare-poussiere sur I'arbre.
L'ecrou doit &tre compIetement entoure
par le pare-poussiere.
• Maintenir le pare-poussiere avec la cie
pour I'emp6cher de toureer,
• Visser la t&te de coupe (D) sur I'arbre.
• Le demontage s'effectue dans I'ordre in-
verse.
33
