Otros
87
ESPAÑOL/CASTELLANO

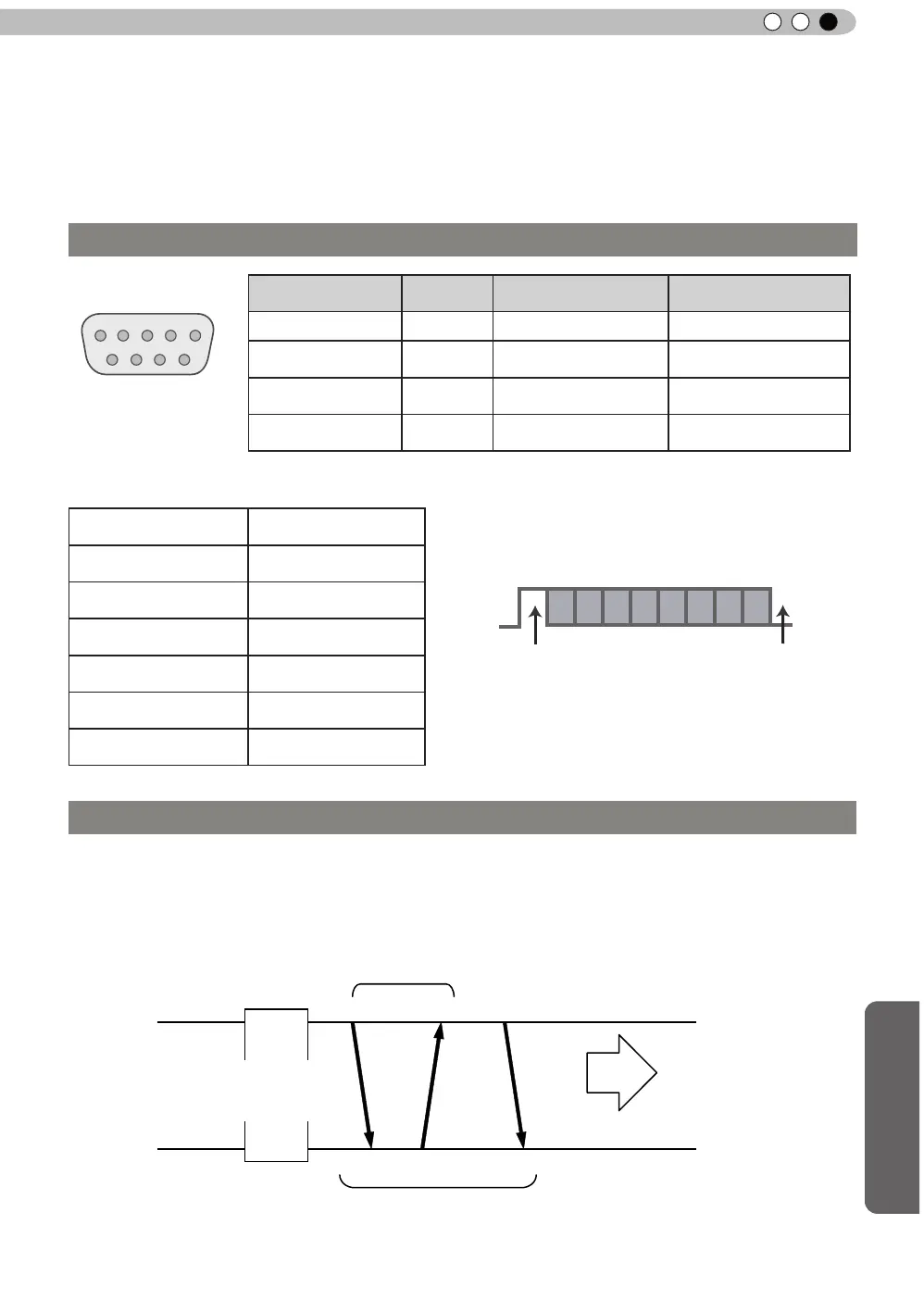

Interfaz RS-232C
Es posible controlar esta máquina si se conecta mediante un cable cruzado RS-232C (D-Sub de 9
contactos) a su PC. En otro caso, esta máquina se puede controlar mediante una red de equipos
conectándola con un cable LAN y enviando comandos de control. Utilícela después de haber
comprendido esto leyendo manuales profesionales o comentándolo con un administrador de
sistema.
Antes de controlar la unidad mediante una red LAN, es necesario establecer una conexión TCP a través de
un protocolo "tridireccional". Para autenticar la conexión es necesario enviar desde el proyector "PJ_OK" y,
transcurridos 5 segundos después de enviar "PJREQ", recibir "PJACK". Una vez conrmado el estado de
funcionamiento del proyector, realice esta operación de nuevo después de establecer una conexión TCP si
no puede enviar "PJ_NG" en un plazo de 5 segundos o no se pudo recibir "PJNAK".
Especicaciones de RS-232C
Número de clavija Señal Función Dirección de la señal
2 RxD
Recepción de datos PC→Esta unidad
3 TxD
Transmisión de datos
Esta unidad→PC
5 GND
Tierra de señal
-
1,4,6 - 9 N/C - -
Modo Sin sincronización
Límite de caracteres 8 bits
Paridad Ninguna
Bit de comienzo 1
Bit de parada 1
Régimen binario 19200 bps
Formato de los datos Binario
Esta unidad
Bit de comienzo
Bit de parada
D6 D7D4 D5D2 D3D0 D1
●
La expresión
“
PC
”
se usa para referirse a un controlador como, por ejemplo,
un ordenador.
Conexión TCP/IP
PC de control
Proyector
ＰＪ_ＯＫ
ＰＪＲＥＱ
ＰＪＡＣＫ
Procedimiento de autenticación de conexión
En un plazo de 5 segundos
Control del proyector
Establecimiento de la conexión
de nivel TCP
Número de puerto TCP 20554
Protocolo tridireccional
