JVC KD-X161 Quick Start Guide

3
Data Size: B6L (182 mm x 128 mm)
Book Size: B6L (182 mm x 128 mm)

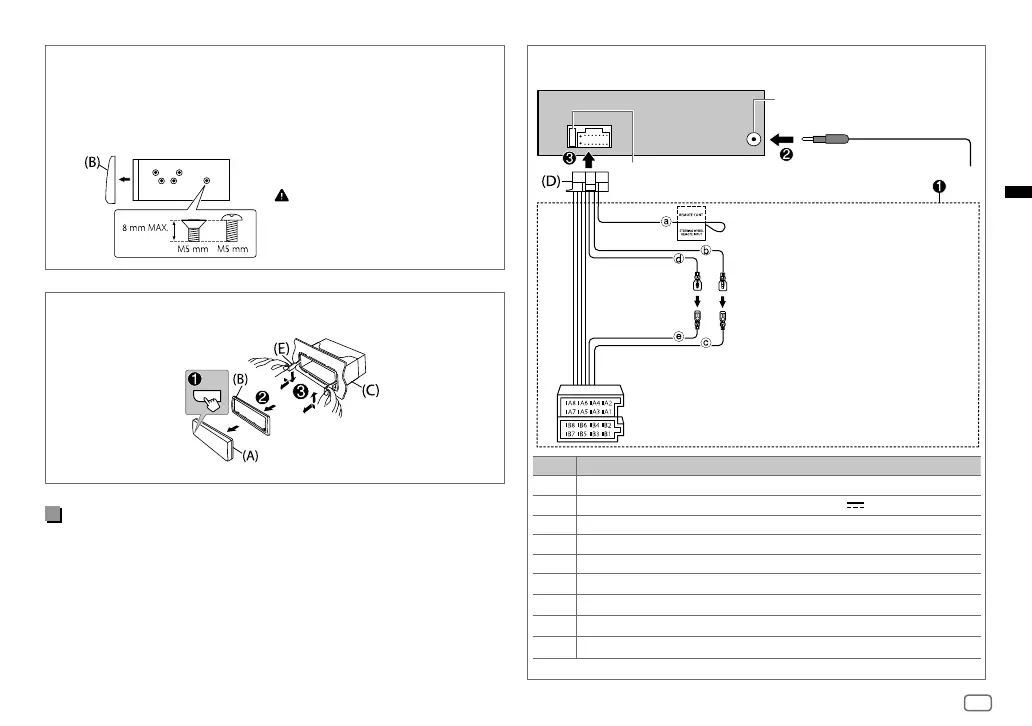

Collegamento dei cavi
Rimozione dell’apparecchio
Installazione dell’apparecchio (senza manicotto di montaggio)
1 Rimuovere il supporto di montaggio e la piastrina di finitura dall’unità.
2 Allineare i fori dell’unità (di entrambi i lati) con quelli della staffa di
montaggio del veicolo e fissarvela usando comuni viti.
Elenco delle parti (in dotazione)
(A) Frontalino (×1)
(B) Piastrina di finitura (×1)
(C) Supporto di montaggio (×1)
(D) Fascio dei cavi (×1)
(E) Chiavetta di estrazione (×2)
Usare soltanto le viti specificate.
L’uso di viti diverse può causare il
danneggiamento dell’unità.
Presa d’antenna
Fusibile (10 A)
Contatto Colori e funzione
A4 Giallo : Batteria
A5 Blu/bianco : Alimentazione (12 V
350 mA)
A6 Arancione/bianco : Selettore di controllo illuminazione del veicolo
A7 Rosso : Accensione (ACC)
A8 Nero : Collegamento a terra (massa)
B1, B2
Porpora
] , Porpora/nero [
: Diffusore posteriore (destro)
B3, B4
Grigio
] , Grigio/nero [
: Diffusore anteriore (destro)
B5, B6
Bianco
] , Bianco/nero [
: Diffusore anteriore (sinistro)
B7, B8
Verde
] , Verde/nero [
: Diffusore posteriore (sinistro)
a Azzurro/giallo: All’adattatore per
telecomando da volante
b Giallo: Cavo della batteria
c Giallo: A4
d Rosso: Cavo di accensione
e Rosso: A7
Connettori ISO
JS_JVC_QSG_KD_X161_E_IT.indd 3JS_JVC_QSG_KD_X161_E_IT.indd 3 30/7/2018 2:45:49 PM30/7/2018 2:45:49 PM

JVC KD-X161 Specifications

General

DIN size	1 DIN
Impedance	4 Ω
Output power	200 W
Product color	Black
Ready for iPod	-
Volume control	Rotary
Low pass filter	Yes
Disc types supported	No
Audio output channels	- channels
Maximum power per channel	50 W
Package width	900 mm
USB version	2.0
USB port position	Front
USB connector type	USB Type-A
USB ports quantity	1
Headphone connectivity	3.5mm
Display type	LCD
Number of OSD languages	3
On Screen Display (OSD) languages	ENG, FRE, RUS

Weight and Dimensions

Depth	53 mm
Width	182 mm
Height	100 mm
Weight	600 g
