JVC KS-FX12 Service Manual

1-12
KS-F150
KS-FX12
LOCALIZACION DE AVERIAS
• El fus ible s e quema.
* ¿Están los conductores rojo y negro correctamente conectados?
• No es pos ible conectar la alimentación.
* ¿Está el cable amarillo conectado?
• No sale sonido de los altavoces.
* ¿Está el cable de salida del altavoz cortocircuitado?
• El sonido pres enta dis torsión.
* ¿Está el cable de salida del altavoz conectado a masa?
* ¿Están los terminales “–” de los altavoces L y R conectados a
una masa común?
• La unidad se calienta.
* ¿Está el cable de salida del altavoz conectado a masa?
* ¿Están los terminales “–” de los altavoces L y R conectados a
una masa común?
EN CAS DE DIFFICULTÉS
• Le fus ible s aute.
*
Les fils rouge et noir sont-ils racordés correctement?
• L’appareil ne peut pas être mis e s ous tens ion.
*
Le fil jaune est-elle raccordée?
• Pas de son des haut-parleurs.
*
Le fil de sortie de haut-parleur est-il court-circuité?
• Le s on e s t défo rmé.
*
Le fil de sortie de haut-parleur est-il à la masse?
* Les bornes “–” des haut-parleurs gauche et droit sont-elles mises
ensemble à la masse?
• L’appareil devient chaud.
*
Le fil de sortie de haut-parleur est-il à la masse?
* Les bornes “–” des haut-parleurs gauche et droit sont-elles mises
ensemble à la masse?
TROUBLESHOOTING
• The fus e blows .
* Are the red and black leads connected correctly?
• Power cannot be turned on.
* Is the yellow lead connected?
• No sound from the speakers.
* Is the speaker output lead short-circuited?
• Sound is distorted.
* Is the speaker output lead grounded?
* Are the “–” terminals of L and R speakers grounded in common?
• Unit becomes hot.
* Is the speaker output lead grounded?
* Are the “–” terminals of L and R speakers grounded in common?
PRECAUTIONS on power supply and speaker
connections:
• DO NOT connect the speaker leads of the power cord to
the car battery; otherwis e, the unit will be s e rious ly
damaged.
• Connect the black lead (ground), yellow lead (to car battery,
constant 12V), and red lead (to an accessory terminal) correctly.
• BEFORE connecting the speaker leads of the power cord to
the speakers, check the speaker wiring in your car.

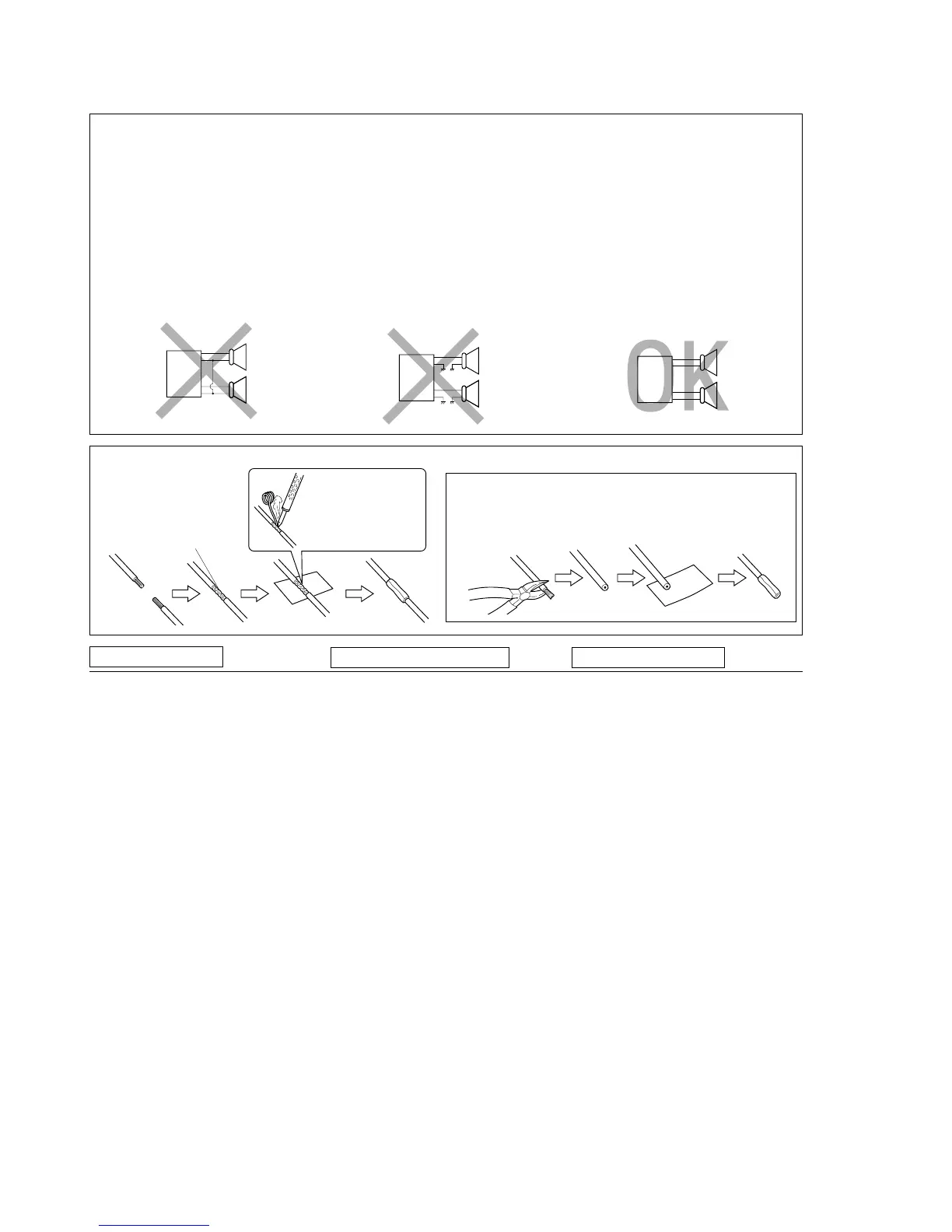

– If the s peaker wiring in your car is as illus trated in Fig. 1
and Fig. 2 be low, DO NOT connect the unit using that original
speaker wiring. If you do, the unit will be seriously damaged.
Redo the speaker wiring so that you can connect the unit to
the speakers as illustrated in Fig. 3.
– If the s peaker wiring in your car is as illus trated in Fig. 3,
you can connect the unit using the original speaker wiring in
your car.
– If you are not sure of the speaker wiring of your car, consult
your car dealer.
PRECAUCIONES sobre las conexiones de la
fuente de alimentación y de los altavoces:
• NO conecte los conductores de altavoz del cable de
alimentación a la bate ría de automóvil, pues podrían
producirse graves daños en la unidad.
• Conecte correctamente el conductor negro (a tierra), el
conductor amarillo (a la batería del automóvil, 12V constantes),
y el conductor rojo (a un terminal de accesorio).
• ANTES de conectar a los altavoces los conductores de altavoz
del cable de alimentación, verifique el conexionado de altavoz
de su automóvil.
– Si e l conexionado de altavoz de s u automóvil es como
s e indic a en las Figs . 1 y 2 de abajo , NO conecte la unidad
utilizando ese conexionado de altavoz original. Si lo hace,
se producirán daños graves en la unidad.
Vuelva a efectuar el conexionado de altavoz de manera que
pueda conectar la unidad a los altavoces de la manera
indicada en la Fig.3.
– Si e l conexionado de altavoz de s u automóvil es como
s e indic a en la Fig.3, podrá conectar la unidad utilizando el
conexionado de altavoz original de su automóvil.
– Si tiene dudas sobre el conexionado de altavoz de su
automóvil, consulte con su concesionario.
Connecting the leads / Conexión de los conductores / Raccordement des fils
CAUTION / PRECAUCION / PRECAUTION:
• To prevent s hort-circuit, cover the terminals of the UNUSED le ads with ins ulating
tape.
• Para evitar cortocircuitos , cubra los cable s NO UTILIZADOS con cinta ais lante.
• Pour év ite r les court-circuits , couvrir les bo rne s des fils qui ne sont PAS utilis és
avec de la bande isolante
Solder the core wires to
connect them securely.
Suelde los alambres de alma
para conectarlos con firmeza.
Souder les âmes desfils pour
les raccorder entre eux de
façon sûre.
Twist the core wires when connecting.
Retuerza los alambres de alma para
conectarlos.
Torsader les âmes des fils en les raccordant.
Fig. 1
L
R
+
-
+
-
+
-
+
-
Fig. 2
L
R
+
-
+
-
+
-
+
-
L
R
+
-
+
-
+
-
+
-
Fig. 3
PRECAUTIONS sur l’alimentation et la
connexion des enceintes:
• NE CONNECTEZ PAS les fils d’e nc e intes du cordon
d’alimentation à la batte rie; sinon, l’appareil s erait
sérieusement endommagé.
• Connectez correctement le fil noir (a la masse), le fil jaune (a la
batterie de la voiture,12V constant) et le fil rouge (à la prise
accessoire).
• AVANT de connecter les fils d’enceintes du cordon
d’alimentation aux enceintes, vérifiez le câblage des enceintes
de votre voiture.
–
Si le câblage des enceintes de votre voiture est réalisé
comme montré s ur la Fig. 1 ou Fig. 2 c i-de s sous ,
NE
CONNECTEZ PAS l’appareil en utilisant ce câblage original
d’enceintes. Si vous le faites, l’appareil sera sérieusement
endommagé.
Recommencez le câblage des enceintes de façon que vous
puissiez connecter l’appareil aux enceintes comme montré
sur la Fig. 3.
–
Si le câblage des enceintes de votre voiture est comme
montré s ur la Fig. 3,
vous pouvez connecter l’appareil en
utilisant ce câblage original d’enceintes pour votre voiture.
– Si vous n’êtes pas sûrs du câblage d’enceintes de votre
voiture, consulter le concessionnaire de votre voiture.
