PL 10
Podłączenie anteny
Uwaga: Przed podłączeniem innych urządzeń:
Aby uniknąć potencjalnego ryzyka zniszczenia zestawu, przed wykonaniem podłączeń należy upewnić
się, że wszystkie elementy są wyłączone i odłączone od źródła zasilania.
Zaplanuj żądane podłączenia.
Po wykonaniu podłączeń, podłącz ponownie urządzenie do sieci zasilania i włącz zestaw.

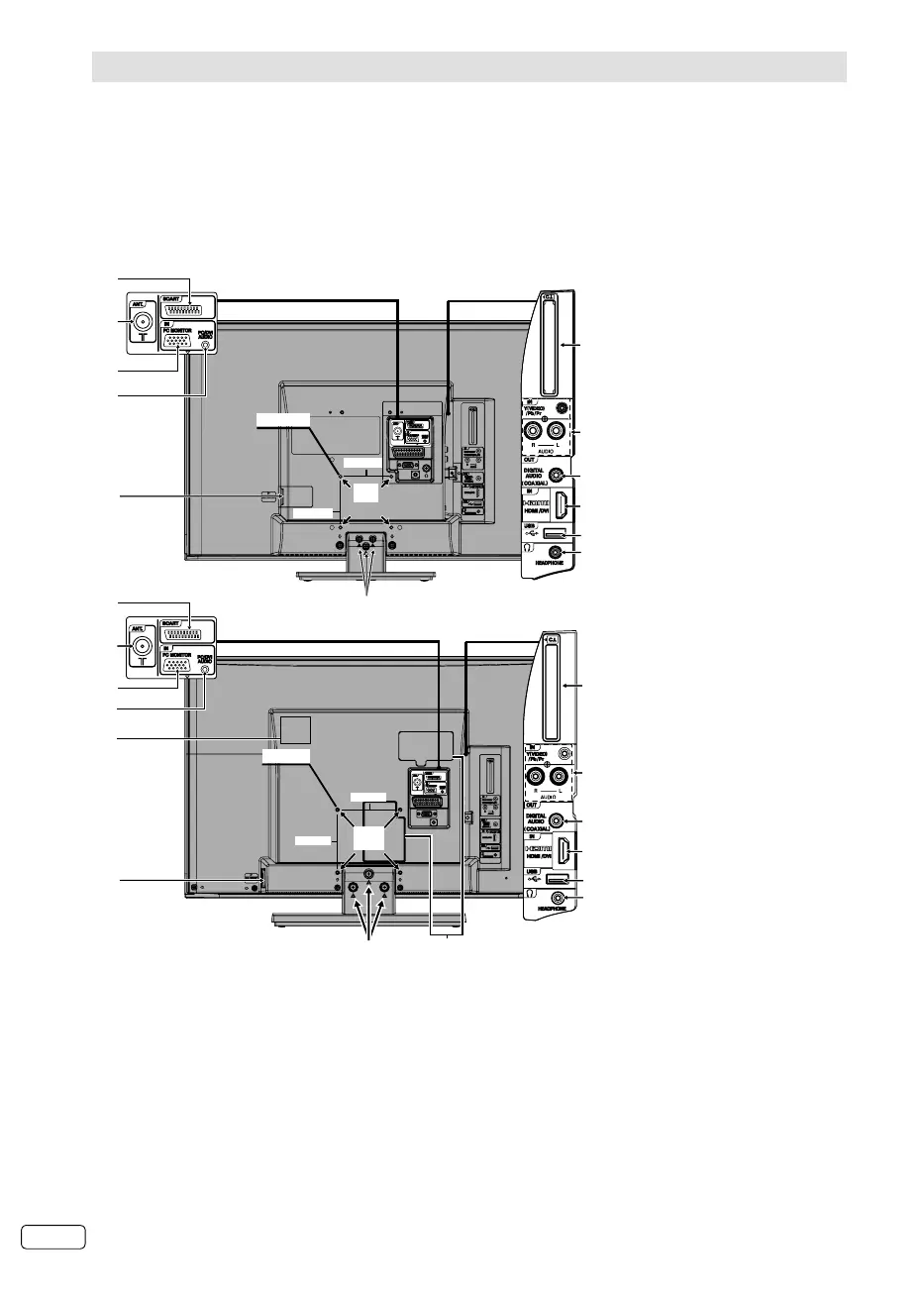

Podłącz antenę w sposób pokazany poniżej (H). Podłączenie do innego sprzętu wyjaśniono na stronach
25-26. Jeżeli masz problem z odbiorem, skontaktuj się ze specjalistą od anten.
•
•
•
(A) Gniazdo C.I.: do odbioru
kanałów płatnej telewizji
Moduł CA (CAM) (jeżeli
umożliwia to dostawca
płatnych kanałów
telewizyjnych).
Uwaga: Aby zapobiec
awariom i uszkodzeniom
należy się upewnić, że
przed umieszczeniem lub
usunięciem karty CAM
telewizor został wyłączony.
(B) Wyjście AV/
COMPONENT: Wejście
sygnału analogowego
AV/Komponent. Patrz str.
25-26.
Uwaga: Wejście AV-
AUDIO jest dzielone z
wejściem COMPONENT
AUDIO.
(C) Wyjście DIGITAL AUDIO
(COAXIAL): wyjście
dźwięku cyfrowego.
(D)
Wejście HDMI/DVI: Patrz
str.
25
.
(E) Wyjście USB: Patrz str.
22-24.
(F) Gniazdko HEADPHONE:
Podłącz słuchawki za
pomocą mini-wtyczki (3,5
mm) do tego gniazdka.
(G) Gniazdo Scart: Do
podłączenia kabla Scart.
Patrz str. 26.
(H)
Antena: Podłącz
antenę. Wbudowany
tuner umożliwia odbiór
wszystkich analogowych
programów kablowych oraz
kanałów DVB-T/-C.
(I) Wejście PC-INPUT (PC):
Patrz str. 25.
(J) Wejście PC/DVI AUDIO:
Patrz str. 25.
Ty ł
(K) Źródło zasilania: Podłączaj dostarczony przewód zasilania wyłącznie do sieci na prąd zmienny
AC 220-240V/50Hz - nie wolno nigdy próbować podłączania go do innego rodzaju źródła zasilania.
(L) Otwory na wsporniki: Tutaj przymocuj wsporniki do zawieszania na ścianie (nie załączone).
(M) Aby powiesić telewizor na ścianie, wyjmij te śruby, a następnie zdejmij podstawę.
Przed wykonaniem jakiejkolwiek pracy rozłóż coś miękkiego na czym można położyć telewizor.
(N) Pokrywa złącza serwisowego: Nie wolno otwierać tej pokrywy. Pod pokrywą znajduje się gniazdo
służące wyłącznie do celów serwisowych.
100 mm
100 mm
M4 x 10
75 mm
M4 x 10
75 mm
(A)
(B)
(C)
(D)
(E)
(F)
(G)
(L)
(M)
(H)
(I)
(J)
(K)
(M)
(L)
LT-22...
LT-24...
(G)
(H)
(I)
(J)
(K)
(N)
(N)
(A)
(B)
(C)
(D)
(E)
(F)
