3
Português
7 Tomadas VIDEO
VCR IN (13), DBS IN (13), OUT (7)
8 Interruptor VIDEO OUT SELECT (7)
9 Tomadas COMPONENT VIDEO
OUT Y, P
B, PR (7)
1 • Indicador LINEAR PCM (18)
• Indicadores Pro Logic (28)
PRO LOGIC, PRO LOGIC II
• Indicadores de formato de sinal digital (18, 27, 28)
DIGITAL, DIGITAL EX , DTS
2 Indicador MP3 (46)
3 Indicador CH (canal) (23)
4 Visor principal
5 Indicador RESUME (21, 56)
6 Indicadores do sinal (1) e dos alto-falantes (2) (30)
7 Indicador SURROUND (27, 28, 30, 31)
8 Indicador DSP (29, 31)
9 Indicadores de operação do sintonizador (22, 23)
TUNED, ST (estéreo), AUTO MUTING
p Indicador BASS (26)
Visor
Para mais pormenores consulte as páginas nos parêntesis.
Unidade central
Painel da Frente
1 Luz STANDBY (16)
2 Botão
(standby/on) (16)
3 Bandeja do disco (20)
4 Botão 0 (abrir/fechar) (20)
5 Luz PROGRESSIVE (19)
6 Botão 7 (stop) (20, 22, 46, 48, 49)
7 Botão 3 (acção) (20, 46, 48, 49)
8 Botão 8 (pausa) (20, 22, 41, 46, 48)
9 Botão 4 (de recuo) (20, 46, 48)
p Botão ¢ (de avanço) (20, 22, 46, 48)
q Botão SOURCE (16)
w Botões VOLUME +/– (17)
e Visor (veja abaixo)
r Sensor remoto (15)
t Tomada PHONES (17)
1 Terminais dos alto-falantes (11)
SUBWOOFER,
RIGHT/LEFT FRONT SPEAKERS,
CENTER SPEAKER,
RIGHT/LEFT SURROUND SPEAKERS,
SURROUND BACK SPEAKER
2 Cabo de alimentação (14)
3 Tomadas AUDIO IN (13)
VCR, DBS
4 Terminal DIGITAL IN (DBS) (13)
5 Terminais ANTENNA (8, 9)
6 Tomadas AV COMPU LINK-III (60)
1
4 5 6
7
8
9
p
q
w
t
2
3
e
r
STANDBY
COMPACT
SUPER VIDEO
DIGITAL• EX
PRO LOGIC
DVD DIGITAL CINEMA SYSTEM
PROGRESSIVE
PHONES
− VOLUME +SOURCE
LINEAR PCM
L
S.WFR
LS
RS
C
R
S
LFE
DSP
SB
PRO LOGIC
DIGITAL EX
CH
MP3
RESUME
BASS
SURROUND
TUNED ST AUTO
MUTING
1
2
3
4 5
9
p
8
7
6
1
2
R
VIDEO OUT SELECT
COMPONENT VIDEO OUT
SURROUND SPEAKERS SURROUND BACK
VCR
PAL
NTSC
DBS
COAXIAL
AM LOOP
(
DBS
)
RIGHT LEFT SPEAKER
VCR IN
AV COMPU
LINK-
S-VIDEO
DIGITAL IN
ANTENNA
DBS IN OUT
AUDIO IN
VIDEO
RL RL
CENTER
RIGHTSUBWOOFER LEFT SPEAKER
CAUTION:SPEAKER IMPEDANCE 4 16
FM 75
AM EXT
FRONT SPEAKERS
Y
P
B P R
1
3
4 5
6 7
8
2
9
Painel de trás

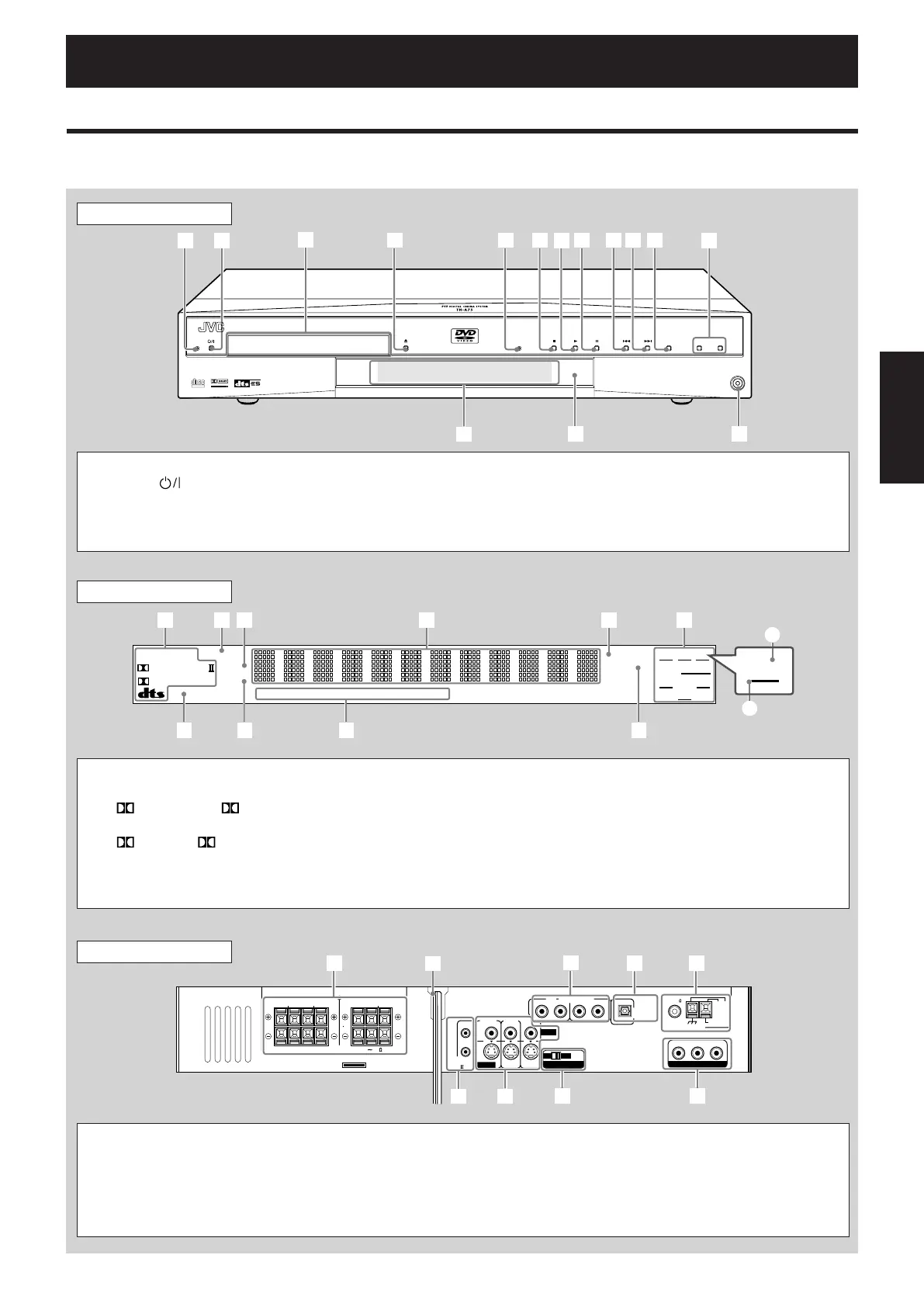

Nomes das peças e controlos
PR01-15.TH-A75[UW]f.pm6 12/3/03, 2:28 PM3
