7 Conexão do sintonizador DBS
NOTAS:
• A entrada de sinal por meio das tomadas de S-vídeo é emitida das tomadas de vídeo composto e das tomadas de S-vídeo; a entrada de sinal
por meio das tomadas de vídeo composto é emitida somente das tomadas de vídeo composto. Para assistir a imagem do videocassete e do
sintonizador DBS, também é necessário conectar a televisão à tomada de saída de vídeo apropriada—a tomada de vídeo composto ou a
tomada de S-vídeo. Não é possível ver a imagem proveniente do videocassete e do sintonizador DBS ao conectar a televisão somente às
tomadas de saída de vídeo componente.
• Ao fazer a conexão por meio das tomadas de vídeo composto e das tomadas de S-vídeo, o sinal de S-vídeo é selecionado como sinal de
vídeo.
Para conectar componentes de vídeo
É possível apreciar a imagem e o som do sintonizador DBS e do videocassete por meio do sistema.

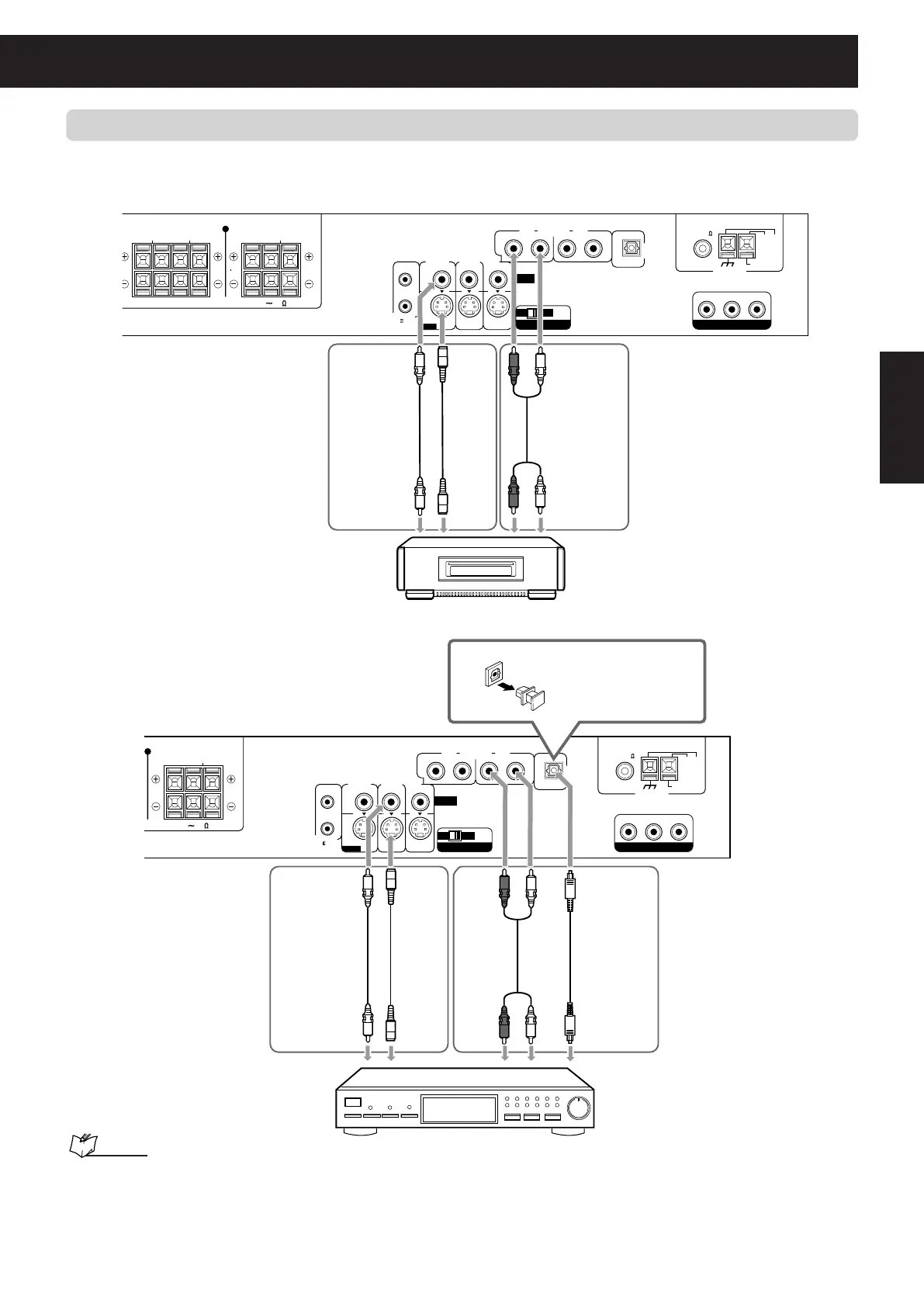

7 Conexão do videocassete
1 Conexão entre tomadas de
vídeo.
Conecte o cabo de S-vídeo,
coincidindo a marca ∞ do
plugue à marca igual na unidade
central.
2 Conexão entre tomadas de
áudio
.
Conecte o plugue branco à
tomada esquerda de áudio
(“L”), o vermelho à tomada
direita de áudio (“R”).
1 Conexão entre
tomadas de vídeo
.
Conecte o cabo de S-
vídeo, coincidindo a
marca ∞ do plugue à
marca igual na unidade
central.
2 Conexão entre
tomadas de áudio ou
terminais digitais
ópticos.
Conecte o plugue
branco à tomada
esquerda de áudio
(“L”), o vermelho à
tomada direita de áudio
(“R”).
•A conexão por meio
de terminais digitais
ópticos proporciona
um som melhor.
RGB YC
AV COMPU
LINK-
S-VIDEO
SURROUND SPEAKERS SURROUND BACK
VCR DBS
COAXIAL
AM LOOP
(DBS)
RIGHT LEFT SPEAKER
VCR IN
DIGITAL IN
ANTENNA
DBS IN OUT
AUDIO IN
VIDEO
RL RL
CENTER
RIGHTSUBWOOFER LEFT SPEAKER
CAUTION:SPEAKER IMPEDANCE 4 16
FM 75
AM EXT
FRONT SPEAKERS
Cabo de áudio
Para a saída
de áudio
Para a
saída
de S-
vídeo
Cabo
de vídeo
S-vídeo
Para a saída
de vídeo
composto
Conexão
de áudio
Conexão
de vídeo
Videocassete
ou
VIDEO OUT SELECT
COMPONENT VIDEO OUT
PAL
NTSC
Y
P
B
P
R
Cabo de
vídeo
composto
RGB YC
AV COMPU
LINK-
S-VIDEO
SURROUND SPEAKERS SURROUND BACK
VCR DBS
COAXIAL
AM LOOP
(
DBS
)
RIGHT LEFT SPEAKER
VCR IN
DIGITAL IN
ANTENNA
DBS IN OUT
AUDIO IN
VIDEO
RL RL
IMPEDANCE 4 16
FM 75
AM EXT
Cabo de
áudio
Para a
saída
de
áudio
Para a
saída
de S-
vídeo
Cabo
de S-
vídeo
Cabo de
vídeo composto
Para a saída
de vídeo
composto
Conexão
de vídeo
Sintonizador DBS
Cabo digital
óptico
Para a saída
digital óptica
Conexão
de áudio
ou
VIDEO OUT SELECT
COMPONENT VIDEO OUT
PAL
NTSC
Y
P
B
P
R
Antes de conectar
um cabo digital óptico,
remova o plugue
de proteção.
