Passo
3
: Conexão
Se precisar de informações mais detalhadas, consulte a página 6.
TV
AUX
DECODER
AUDIO OUT
PB
PR
Y
OPTICAL
DIGITAL IN
AV
COMPU LINK
VIDEO INPUT
VIDEO INPUT
VIDEO INPUT

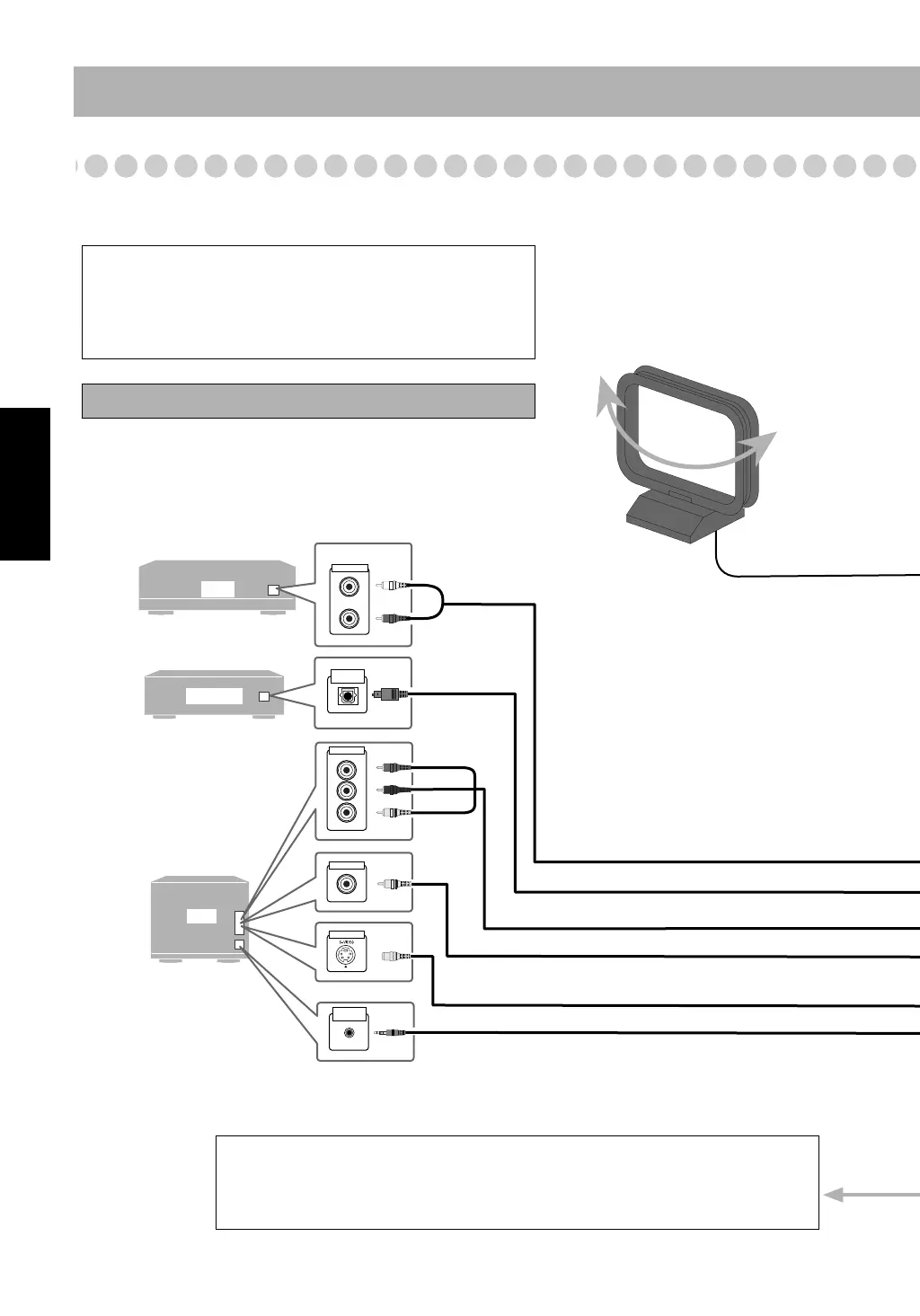

As ilustrações dos terminais de entrada/saída abaixo são
exemplos típicos.
Quando conectar outros componentes, consulte também os
respectivos manuais de instruções, já que os nomes dos
terminais realmente impressos no painel traseiro podem variar.
Desligue todos os componentes antes de fazer as conexões.
Cabo de áudio (não fornecido)
Videocassete, etc.
Branco
Vermelho
Cabo digital ótico (não fornecido)
Cabo de vídeo componente (não fornecido)
Vermelho
Azul
Verde
Cabo de vídeo composto (fornecido)
Cabo AV COMPU LINK (não fornecido)
(cabo com plugue miniatura monofônico)
• Para maiores detalhes, consulte “Para
conectar os cabos AV COMPU LINK” na
página 7.
Antena AM de quadro (fornecida)
Gire-a até obter a melhor recepção.
A uma tomada elétrica de parede
Conecte o cabo de alimentação de CA somente após completar todas as conexões.
• Se o plugue de CA não entrar na tomada elétrica de parede, utilize o adaptador de plugue
de CA fornecido.
Cabo de S-VIDEO (não fornecido)
Amarelo
