4
Español
Paso
3
: Conexión
Si necesita una información más detallada, consulte la página 6.
TV
AUX
DECODER
AUDIO OUT
PB
PR
Y
OPTICAL
DIGITAL IN
AV
COMPU LINK
VIDEO INPUT
VIDEO INPUT
VIDEO INPUT

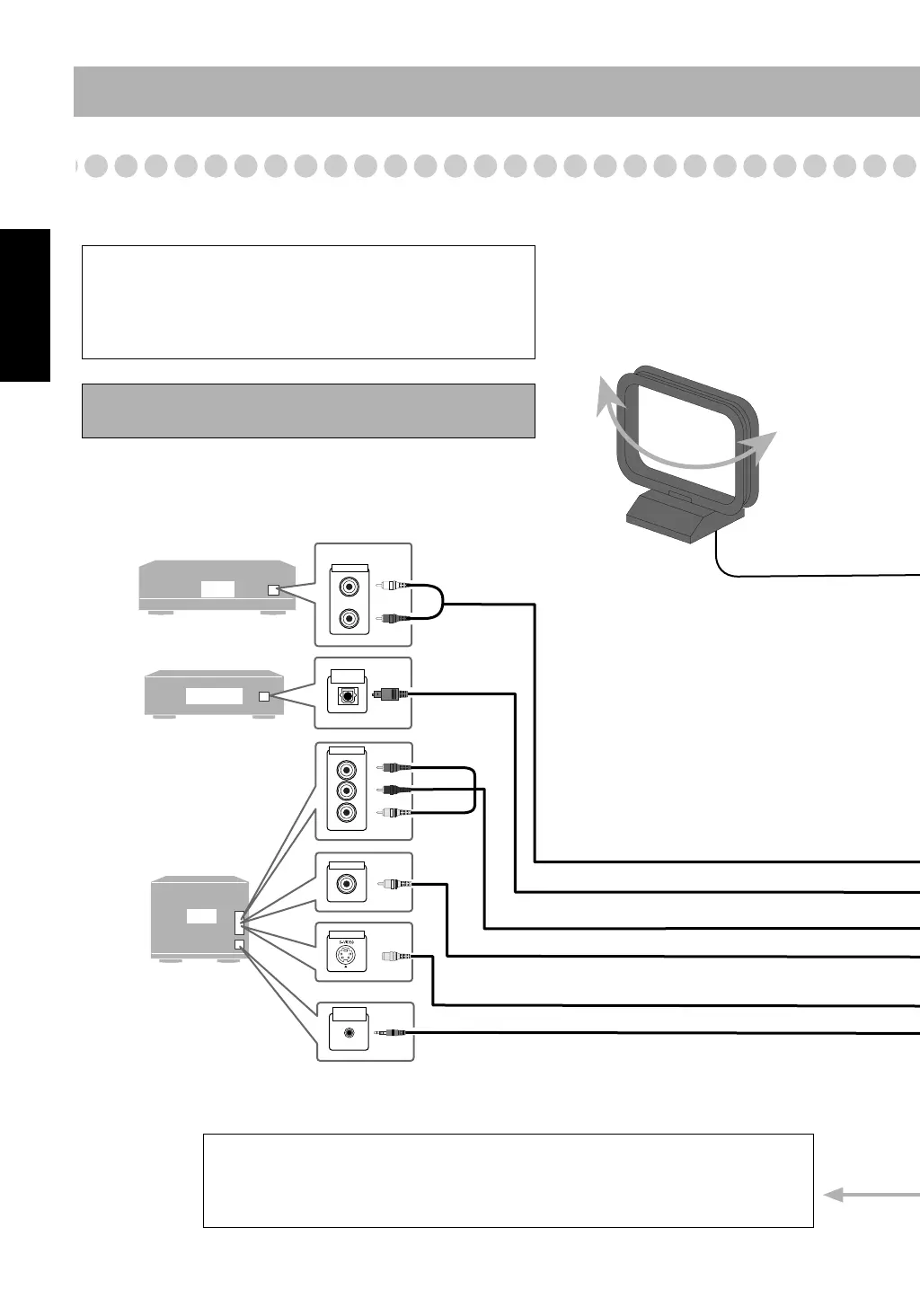

Las ilustraciones de abajo son ejemplos típicos de los terminales
de entrada/salida.
Cuando conecte otros componentes, consulte también sus
respectivos manuales debido a que los nombres de los
terminales impresos al dorso pueden variar entre los mismos.
Antes de realizar las conexiones, desconecte la alimentación de
todos los componentes.
Cable para audio (no suministrado)
Videograbadora (VCR),
etc.
Blanco
Rojo
Cable óptico digital (no suministrado)
Cable de vídeo componente (no suministrado)
Rojo
Azul
Verde
Cable de vídeo compuesto (suministrado)
Cable AV COMPU LINK (no suministrado)
(cable con miniclavija monofónica)
• Para los detalles, véase “Para conectar los
cables AV COMPU LINK” en la página 7.
Antena de cuadro AM
(suministrada)
Gírela hasta que se obtenga la
mejor recepción.
A un tomacorriente de pared
Conecte el cable de alimentación de CA sólo después de finalizar todas las conexiones.
• Si el tomacorriente de la pared no corresponde con la clavija de CA, utilice el adaptador
para clavija de CA suministrado.
Cable S-VIDEO (no suministrado)
Amarillo
SP_UX-S77[UW].book Page 4 Tuesday, April 20, 2004 2:03 AM
