Kärcher HD 10/25-4 Cage Plus User Manual

4 Deutsch
Lesen Sie vor der ersten Be-
nutzung Ihres Gerätes diese
Betriebsanleitung und handeln Sie danach.
Bewahren Sie diese Betriebsanleitung für
späteren Gebrauch oder für Nachbesitzer
auf.
Geräteelemente 4
Zu Ihrer Sicherheit 4
Bestimmungsgemäße Verwendung 4
Sicherheitseinrichtungen 5
Unfallverhütungsvorschrift BGR 500 5
Umweltschutz 5
Vor Inbetriebnahme 5
Inbetriebnahme 6
Bedienung 7
Pflege und Wartung 8
Hilfe bei Störungen 9
Ersatzteile 10
Garantie 10
CE-Erklärung 10
Technische Daten 11
siehe Umschlagseite
1 Gerätehaube
2 Befestigungsschraube Gerätehaube
3 Geräteschalter
4 Ölbehälter
5 Feinfilter
6 Wasseranschluss
7 Hochdruckanschluss
8 Reinigungsmittel-Saugschlauch mit Fil-
ter und Dosierventil
9 Düsenverschraubung
10 Hochdruckdüse
11 Niederdruckdüse (Messing)
12 Rotordüse
13 Hochdruckschlauch
14 Strahlrohr
15 Hebel der Handspritzpistole
16 Sicherungshebel
17 Handspritzpistole
18 Druck-/Mengenregulierung (Option)
19 Manometer
20 Halter für Handspritzpistole
21 Halter für Reinigungsmittelfilter
22 Ölstandsanzeige
23 Schlauchhalter
24 Düsenablage
25 Ablage für Rotordüse

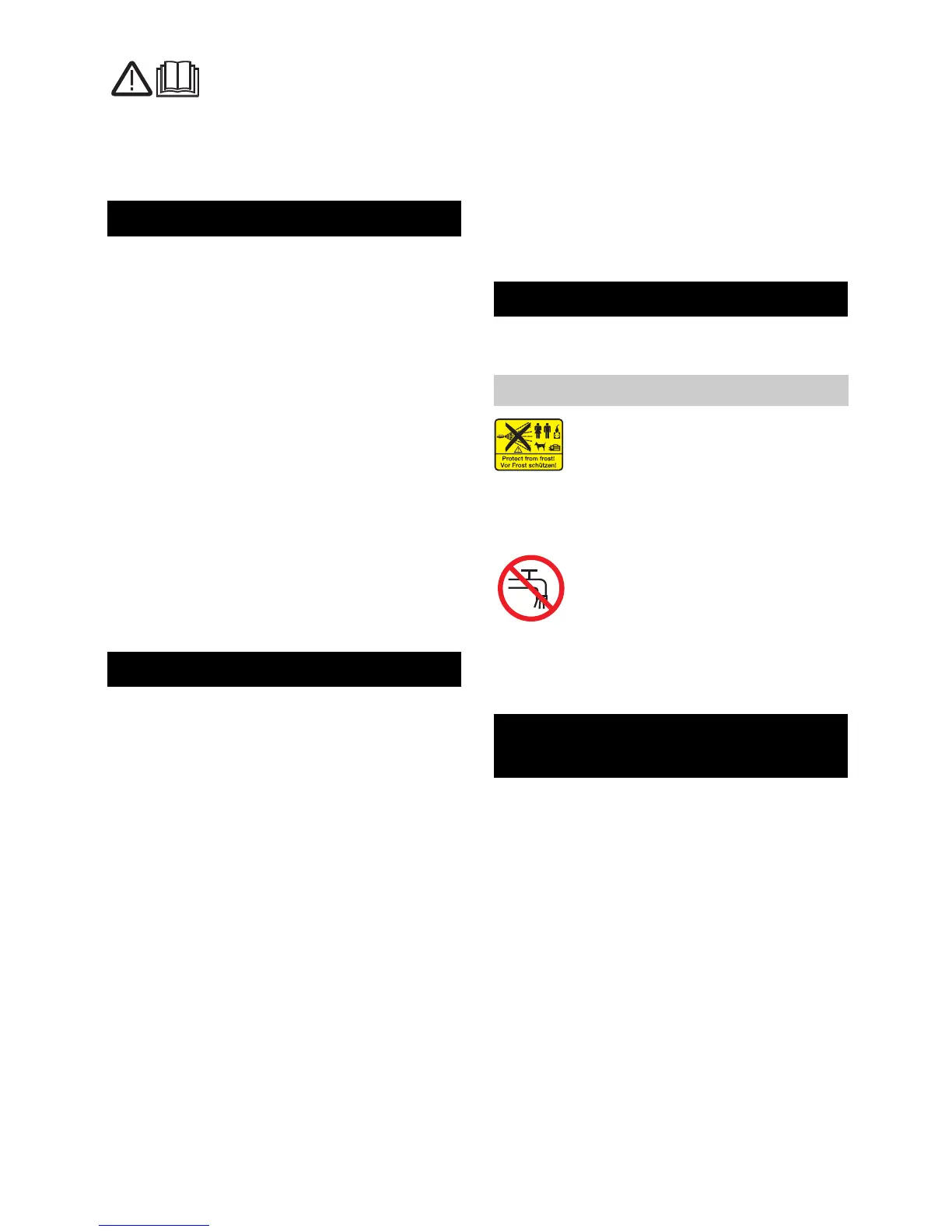

Vor erster Inbetriebnahme Sicherheitshin-
weise Nr. 5.951-949 unbedingt lesen!
Hochdruckstrahlen können bei
unsachgemäßem Gebrauch ge-
fährlich sein. Der Strahl darf
nicht auf Personen, Tiere, aktive elektri-
sche Ausrüstung oder auf das Gerät selbst
gerichtet werden.
Gemäß gültiger Vorschriften darf
das Gerät nie ohne Systemtren-
ner am Trinkwassernetz betrieben
werden. Es ist ein geeigneter Sys-
temtrenner der Fa. Kärcher oder alternativ
ein Systemtrenner gemäß EN 12729 Typ
BA zu verwenden.
Dieses Gerät ausschließlich verwenden
– zum Reinigen mit dem Niederdruck-
strahl und Reinigungsmittel (z.B. Reini-
gen von Maschinen, Fahrzeugen,
Bauwerken, Werkzeugen),
– zum Reinigen mit Hochdruckstrahl
ohne Reinigungsmittel (z.B. Reinigen
von Fassaden, Terrassen, Gartengerä-
ten).
Für hartnäckige Verschmutzungen emp-
fehlen wir die beiliegende Rotordüse.
Inhaltsverzeichnis
Geräteelemente
Zu Ihrer Sicherheit
Symbole auf dem Gerät
Bestimmungsgemäße Ver-
wendung

Kärcher HD 10/25-4 Cage Plus Specifications

General

Connected load	9200 W
AC input voltage	400 V
Number of phases	3
AC input frequency	50 Hz
Maximum pressure	273 bar
Working pressure (max)	250 bar

Weight and Dimensions

Depth	543 mm
Width	547 mm
Height	1104 mm
Weight	62000 g
