Nederlands
– 1
Lees vóór het eerste gebruik
van uw apparaat deze originele
gebruiksaanwijzing, ga navenant te werk
en bewaar hem voor later gebruik of voor
een latere eigenaar.
Zie omslagpagina
1 Handspuitlans
2 Hefboom van het handspuitpistool
3 Hogedrukslang
4 Houder voor handspuitpistool
5 Reinigingsmiddel-doseerapparaat
6 Afsluitdeksel voor reinigingsmiddelre-
servoir
7 Reinigingsmiddelreservoir
8 Reinigingsmiddel-zuigslang met filter
9 Bevestigingsschroef apparaatkap
10 Apparaatschakelaar
11 Apparaatkap
12 Manometer
13 Hogedrukaansluiting
14 Straalpijpopbergvak
15 Wateraansluiting
16 Fijn filter
17 Oliepeilindicatie
18 Oliereservoir
19 Controlelampje Bedrijfstoestand / Sto-
ring
20 Slangopbergvak
21 Ontluchting reinigingsmiddelreservoir
22 Accessoiresvak
23 Kabelhouder
24 Slangtrommel
25 Krukhendel
26 Greep
27 Sproeier
28 Markering van de sproeier
29 Staalbuis
30 Druk-/volumeregeling
31 Veiligheidshendel
Voor de eerste inbedrijfstelling veiligheids-
instructies nr. 5.951-949 in elk geval lezen!
 Gevaar
Voor een onmiddellijk dreigend gevaar dat
leidt tot ernstige en zelfs dodelijke lichame-
lijke letsels.
몇 Waarschuwing
Voor een mogelijks gevaarlijke situatie die
zou kunnen leiden tot ernstige en zelfs do-
delijke lichamelijke letsels.
Voorzichtig
Voor een mogelijks gevaarlijke situatie die
kan leiden tot lichte lichamelijke letsels of
materiële schade.
Hogedrukstralen kunnen gevaarlijk
zijn wanneer ondeskundigen het
apparaat bedienen. U mag de straal
mag niet richten op personen, die-
ren, onder stroom staande voorwerpen of de
hogedrukreiniger zelf.
Volgens de geldige voorschriften
mag het apparaat nooit zonder sy-
steemscheider aangesloten worden
op het drinkwaternet. Er moet een
geschikte systeemscheider van de firma Kär-
cher of als alternatief een systeemscheider
conform EN 12729 type BA gebruikt worden.
Water dat door een systeemscheider is ge-
stroomd, wordt als niet drinkbaar geclassi-
ficeerd.

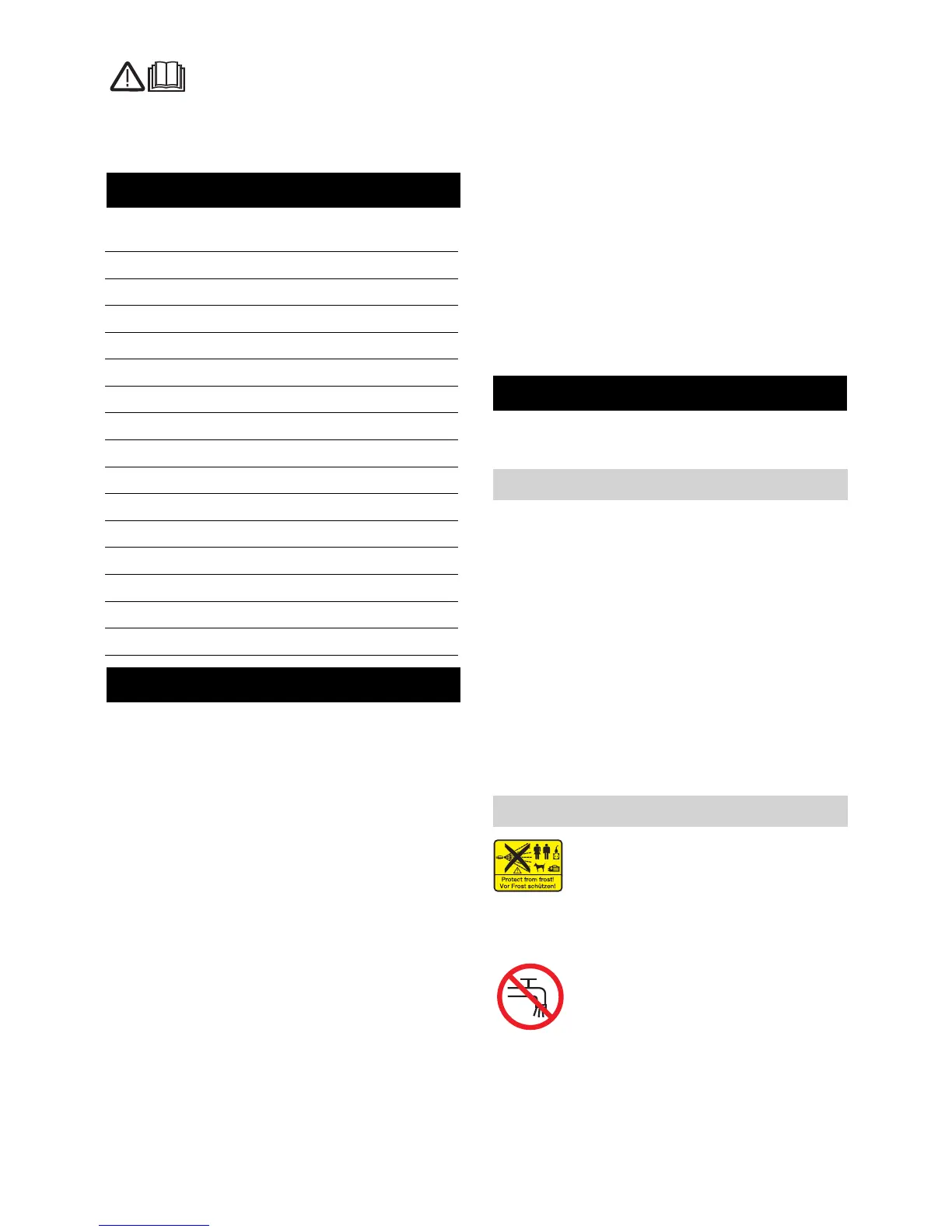

Inhoudsopgave
Apparaat-elementen NL - 1
Voor uw veiligheid NL - 1
Reglementair gebruik NL - 2
Veiligheidsinrichtingen NL - 2
Zorg voor het milieu NL - 2
Voor de inbedrijfstelling NL - 2
Inbedrijfstelling NL - 3
Bediening NL - 4
Vervoer NL - 6
Opslag NL - 6
Onderhoud NL - 6
Hulp bij storingen NL - 7
Reserveonderdelen NL - 8
Garantie NL - 8
EG-conformiteitsverklaring NL - 9
Technische gegevens NL - 10
Apparaat-elementen
Voor uw veiligheid
Symbolen in de gebruiksaanwijzing
Symbolen op het apparaat
46 NL

Kärcher HD 10/25-4 S Specifications

General

Connected load	7500 W
AC input voltage	220 V
Number of phases	3
AC input frequency	60 Hz
Maximum pressure	209 bar
Working pressure (max)	190 bar
Working pressure (min)	30 bar

Weight and Dimensions

Depth	500 mm
Width	560 mm
Height	1090 mm
Weight	62000 g
