19
K13015FOM_Ver.0406
Sólo utilice cordones de extensión de tres conductores con
clavijas de tres patillas y receptáculos de tres polos que acepten
la clavija del cordón del compresor. Al utilizar el compresor de
aire a una distancia considerable del suministro de corriente,
asegúrese de utilizar un cordón de extensión del grueso suficiente
para soportar el consumo de corriente del compresor. Un cordón
de extensión de un grueso insuficiente causa una caída en el
voltaje de línea, además de producir una pérdida de potencia y un
recalentamiento del motor. Básese en la tabla suministrada abajo
para determinar el calibre mínimo requerido de los conductores
del cordón de extensión. Solamente deben utilizarse cordones con
forro redondo registrados en Underwriter’s Laboratories (UL).
**Amperaje (aparece en la placa de datos del compresor)
0-2.0 2.1-3.4 3.5-5.0 5.1-7.0 7.1-12.0 12.1-16.0
Longitud del cordón
Calibre conductores (A.W.G.)
25 ft. 16 16 16 16 14 14
50 ft. 16 16 16 14 14 12
100 ft. 16 16 14 12 10 ----
**Se usa en los circuitos de calibre 12, de 20 A.
NOTA: AWG = Calibre conductores norma americana
Al trabajar a la intemperie con el compresor, utilice un cordón
de extensión fabricado para uso en el exterior. Tal característica
está indicada con las letras “W-A” en el forro del cordón.
Antes de utilizar un cordón de extensión, inspecciónelo para
ver si tiene conductores flojos o expuestos y aislamiento cortado o
gastado.
Mantenga el cordón de extensión
fuera del área de trabajo. Al trabajar con una herramienta
eléctrica, coloque el cordón de tal manera que no pueda
enredarse en la madera, herramientas o ninguna obstrucción.
La inobservancia de esta advertencia puede causar lesiones
serias.
Inspeccione los cordones de extensión
cada vez antes de usarlos. Si están dañados, reemplácelos de
inmediato. Nunca utilice el compresor con un cordón dañado,
ya que si toca la parte dañada puede producirse una descarga
eléctrica, y las consecuentes lesiones serias.
NOTA: Utilice mangueras de aire largas en lugar de cordones
de extensión largos. De esta manera el compresor funciona mejor
y dura más.
Este compresor de aire está accionado por un motor eléctrico
fabricado con precisión. Debe conectarse únicamente a una línea
de voltaje de 120 V, 60 Hz, de corriente alterna solamente
(corriente normal para uso doméstico). No utilice esta
herramienta con corriente continua (c.c.). Una caída considerable
de voltaje causa una pérdida de potencia y el recalentamiento del
motor. Si el compresor no funciona al conectarlo en una toma de
corriente, vuelva a revisar el suministro de corriente.
La velocidad en vacío de este compresor es 26000 rpm
aproximadamente. Esta velocidad no es constante y disminuye
durante el corte o con un voltaje bajo. En cuanto al voltaje, el
cableado de un taller es tan importante como la potencia nominal
del motor. Una línea destinada sólo para luces no puede alimentar
el motor de una herramienta eléctrica. El cable con el calibre
suficiente para una distancia corta será demsiado delgado para
una mayor distancia. Una línea que alimenta una herramienta
eléctrica quizá no sea suficiente para alimentar dos o tres
herramientas.
En caso de un mal funcionamiento o desperfecto, la conexión
a tierra brinda a la corriente eléctrica una trayectoria de mínima
resistencia para disminuir el riesgo de una descarga eléctrica. Este
compresor de aire está equipado de un cordón eléctrico con una
clavija dotada de un conductor de conexión a tierra. La clavija debe
conectarse en una toma de corriente igual que esté instalada y
conectada a tierra correctamente, de conformidad con los códigos
y reglamentos de la localidad.
No modifique la clavija suministrada. Si no entra en la toma
de corriente, llame a un electricista calificado para que instale una
toma de corriente adecuada. Si se conecta de forma incorrecta el
conductor de conexión a tierra del equipo puede presentarse un
riesgo de descarga eléctrica.
El conductor con aislamiento que tiene una superficie exterior
verde con o sin tiras amarillas es el conductor de conexión a tierra
del equipo. Si es necesaria la reparación o reemplazo del cordón
eléctrico o de la clavija, no conecte el conductor de conexión a
tierra a una terminal portadora de corriente.
Consulte a un electricista calificado o técnico de servicio si no
ha comprendido completamente las instrucciones de conexión a
tierra o si no está seguro si la herramienta está conectada a tierra
correctamente.
Repare o reemplace de inmediato todo cordón dañado o
gastado.

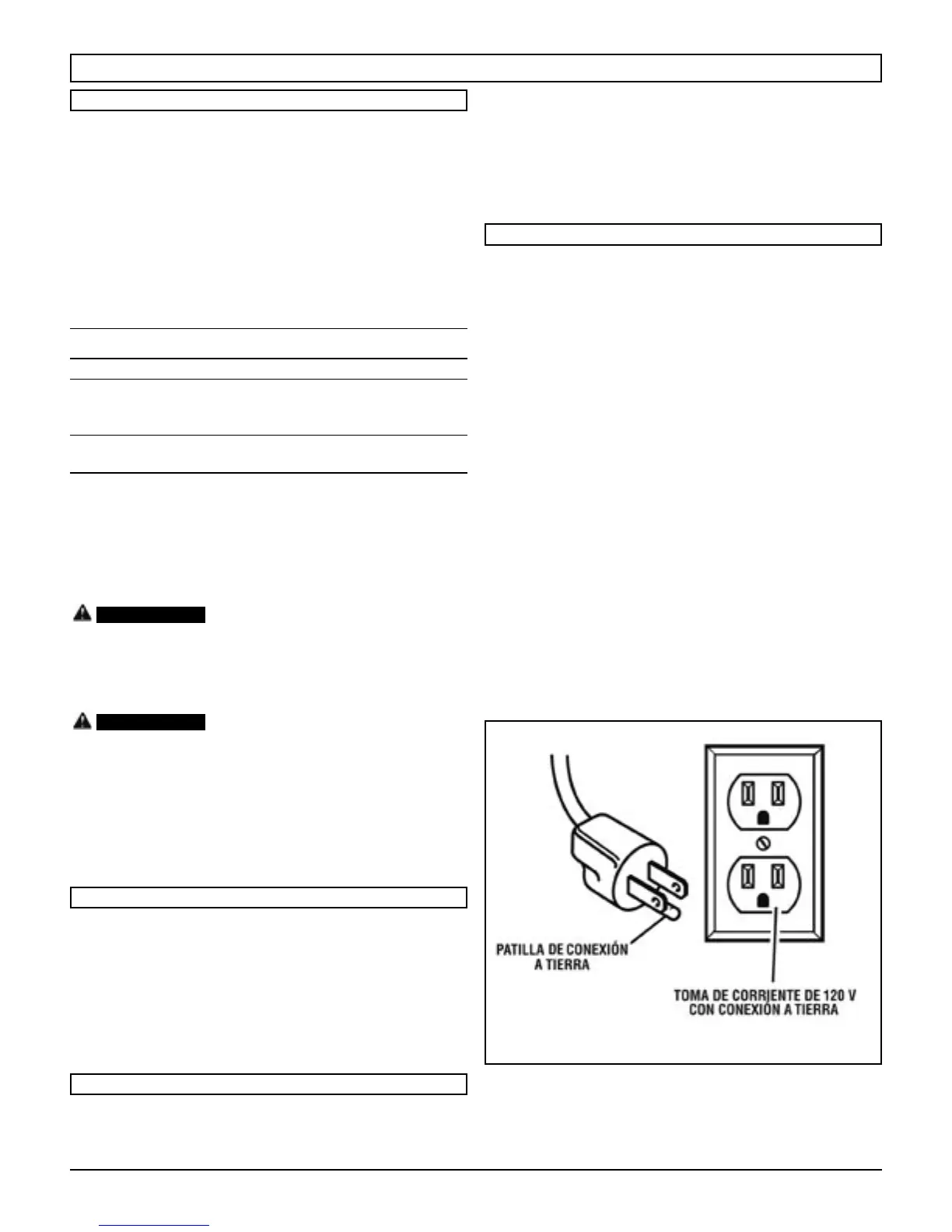

Este compresor de aire debe utilizarse conectado a un
circuito con una toma de corriente como la mostrada en la Figura
1. También dispone de una patilla de conexión a tierra como la
mostrada. Este producto debe conectarse a tierra.
REQUERIMIENTOS DE ALIMENTACIÓN ELÉCTRICA
CORDONES DE EXTENSIÓN
CONEXIÓN ELÉCTRICA
VELOCIDAD Y CABLEADO
ADVERTENCIA
:
INSTRUCCIONES DE CONEXIÓN A TIERRA
ADVERTENCIA
:
Fig. 1
