KTM 625 SXC Spare Parts Manual

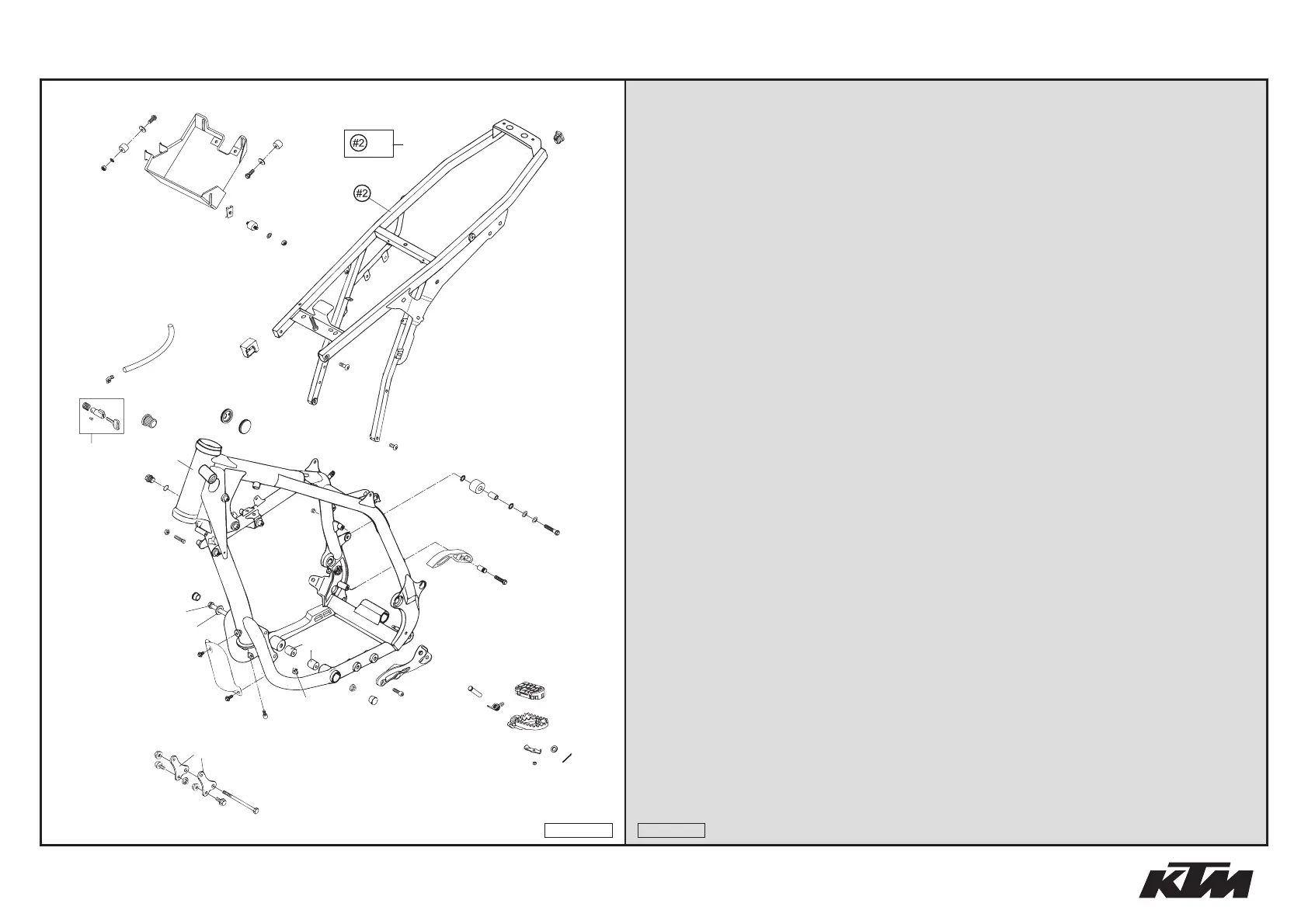

RAHMEN · AUSLEGER » FRAME · SUB FRAME
625 / 2005
* NEUTEIL / NEW PART X NACH BEDARF / AS REQUIRED
FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY
1* 586.03.001.044/90 RAHMEN KPL. "EG05" SXC 05 FRAME CPL. "EG05" SXC 05 1
2 584.03.002.344/90 AUSLEGER KPL. STAHL SILBER 00 SUBFRAME CPL. STEEL SILVER 00 1
4 583.03.002.090 VERSCHLUSSTOPFEN 12 X 17 MM PLUG 12 X 17 MM 2
7 0934 080003 SK.MUTTER DIN 934 M8 HEXAGON NUT DIN0934-M 8 2
8 420.07.049.000 SCHUTZKAPPE PLASTIC CAP 1
9 710.03.007.000 STEUERKOPFSCHLOSS KPL. ZADI STEERING HEAD LOCK CPL. ZADI 1
10 590.01.037.000 ANSCHLAGSCHRAUBE M8X26 SW=10 SPECIAL SCREW M8X26 WS=10 2
11 580.03.012.000 DISTANZROLLE 10,3X20X22 SPACER ROLLER 10,3X20X22 2
12 710.01.012.100 PVC ABSCHLUSSKAPPE D=22MM PVC CAP D=22MM 2
13 583.07.015.000 TANKAUFLAGE HINTEN '93 TANK SUPPORT '93 2
14 583.03.055.000 MOTORAUFHÄNGUNG AGW '94 ENGINE SUPPORT AGW '94 2
16 584.03.013.000 MOTORTRAGSCHRAUBE M10X110 SW13 ENGINE BRAC.SCREW M10X110 WS13 1
17 546.30.044.000 BUNDMUTTER M10 SW=13 COLLAR NUT M10 WS=13 2
18 491.09.481.052 SK.BUNDSCHRAUBE M8X16 SW=13 HH COLLAR SCREW M 8X16 WS=13 4
19 543.10.086.200 STOVER-FLANSCHMUTTER M8 10.9 SELF LOCKING NUT M8 10.9 4
20 584.03.002.370 BATTERIEKASTEN 03 BATTERY BOX 03 1
21 0015 060103 SK.BUNDSCHRAUBE M 6X10 SW=8 HH COLLAR SCREW M 6X10 WS=8 3
22 0021 060003 SCHEIBE DIN 9021 A 6,4 WASHER DIN9021-A 6,4 3
23 432.05.062.100 SILENTBLOCK 20X15-M6X10-(1) RUBBER GROMMET 20X15-M6X10 (1) 3
24 0797 060003 ZAHNSCHEIBE DIN6797-J 6,4 TOOTH LOCK WASH. DIN6797-A 6,4 2
25 0934 060003 SK.MUTTER DIN 934 M6 HEXAGON NUT DIN0934-M 6 2
26 584.03.002.010 SILENTBLOCK 20X15-M6X8-(2) RUBBER GROMMET 20X15-M6X8-(2) 1
27 546.03.048.100 MEHRBEREICHSBLECHMUTTER M6 RANGE CHANGE METAL NUT M6 1
30 0912 100250 ISK.SCHR.DIN6912 M10X25 10.9 S AH SCREW DIN6912-M10X25,10.9,L 2
32 584.03.014.000 MOTORTRAGSCHRAUBE M10X160 SW13 ENGINE BRAC.SCREW M10X160 WS13 1
33 310.04.001.100 SCHEIBE 10,5 X 21 X 3 WASHER 10,5 X 21 X 3 1
34 546.06.004.000 VERSCHLUSSKAPPE 37MM PLUG 37MM 1
35 546.06.004.100 VERSCHLUSSKAPPE 37MM GELOCHT04 PLUG 37MM PERFORATED 04 1
36 550.07.016.001 SCHLAUCH 7X1O PER METER PVC-HOSE 7X10 PER METER 0,3
37 503.03.089.000 WINKELSTÜCK '97 ANGEL PIECE '97 1
38 584.03.038.000 FUSSRASTENTRÄGER LINKS ALU 04 FOOTREST BRACKET L/S ALU 04 1
40 590.03.040.250 FUSSRASTE LINKS SILBER 02 FOOT PED L/S SILVER 02 1
40 590.03.041.250 FUSSRASTE RECHTS SILBER 02 FOOT PED R/S SILVER 02 1
41 600.03.040.010 FUSSRASTENGUMMI LINKS 03 FOOTREST RUBBER FRONT L/S 03 1
41 600.03.041.010 FUSSRASTENGUMMI VO. RECHTS 03 FOOTREST RUBBER FRONT R/S 03 1
05-583.03.0
10
2
4
7
bk
bn
bo
bq
bs
bt
dq
dr
fn
fp
ft
gk
gs
gs
hk
hl
hm
hn
hq
ht
ik
il
im
br
bs
4
ck
cl
cm
cn
co
cp
cq
cr
cl
cm
cp
cn
co
br
bm
bm
dk
ds
ek
do
dp
300 mm
el
em
en
eo
eq
er
1
9
dm
dn
hr
fl
ip
gl
bl
ir
8
05-583.03.0

KTM 625 SXC Specifications

General

Engine Type	Single cylinder, 4-stroke
Displacement	625 cc
Bore x Stroke	101 mm x 78 mm
Cooling System	Liquid cooled
Transmission	5-speed
Front Suspension	WP USD 48 mm
Compression Ratio	11.5:1
Rear Suspension	WP shock absorber
Front Brakes	Single disc
Rear Brakes	Single disc
Fuel System	Keihin carburetor
Starter	Electric
Ignition	Kokusan
