KTM 625 SXC Spare Parts Manual

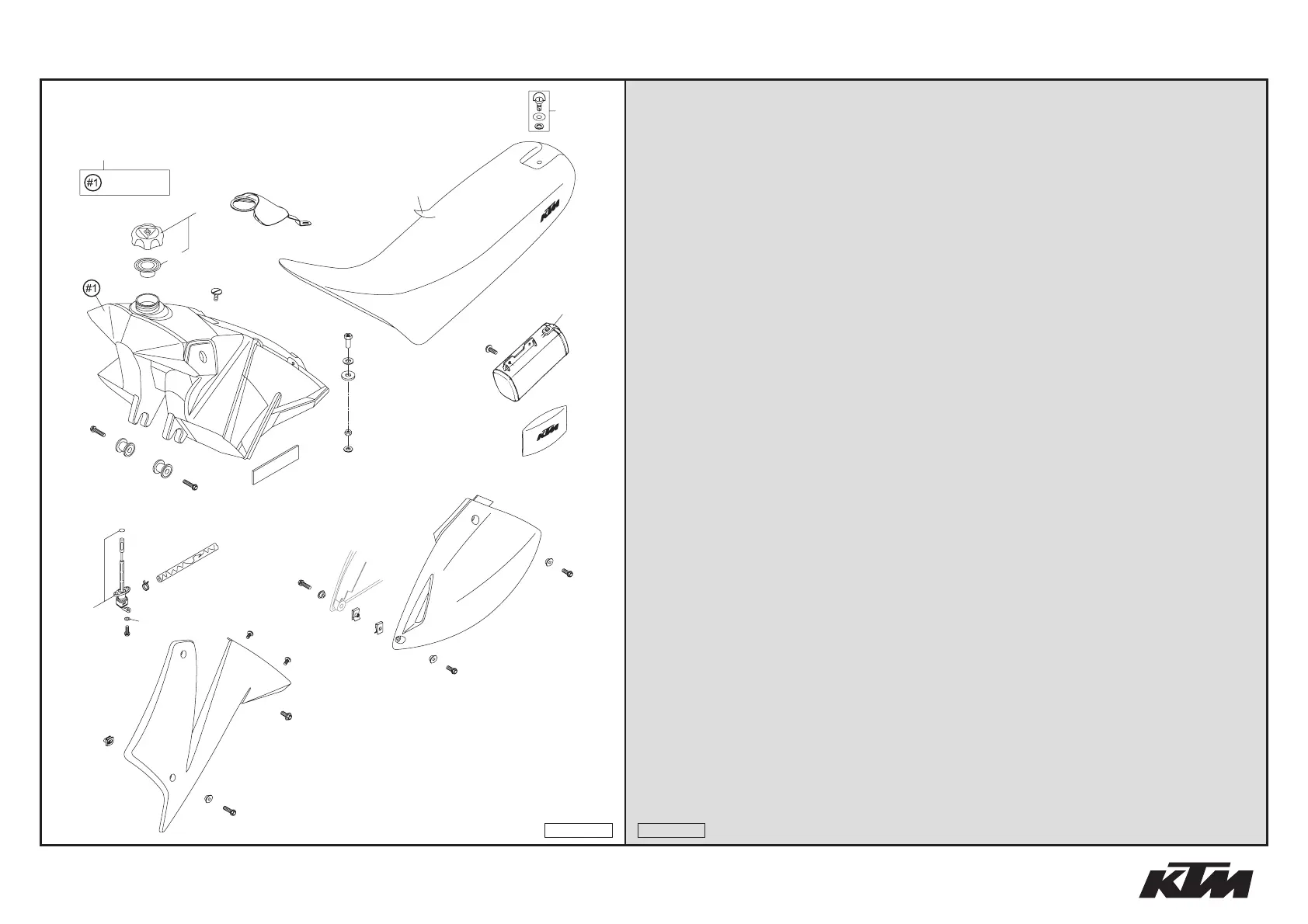

TANK · SITZBANK · VERKLEIDUNG » TANK · SEAT · COVER
625 / 2005
* NEUTEIL / NEW PART X NACH BEDARF / AS REQUIRED
FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY
3 546.01.097.000 GUMMISTREIFEN 85X25X3 MM RUBBER STRIP 85X25X3 MM 8
4* 548.07.004.100 BENZINHAHN SMC 04 FUEL COCK SMC 04 1
5* 0770 110021 O-RING 11X2 VITON O-RING 11X2 VITON 1
6 544.35.024.001 ND-SCHLAUCH ID 7,5 PER METER HOSE ID 7,5 PER METER 0,16
7 580.31.005.000 YDNAC KLAMMER 10128 12MM CLAMP YDNAC 10128 12MM 2
8 0603 061001 CU-DICHTRING DIN7603-6X10X1 CU-SEAL RING DIN7603-6X10X1 2
9 0015 060163 SK.BUNDSCHRAUBE M 6X16 SW=8 HH COLLAR SCREW M 6X16 WS=8 5
10 0015 060253 SK.BUNDSCHRAUBE M 6X25 SW=8 HH COLLAR SCREW M 6X25 WS=8 2
11 590.07.008.044 TANKVERSCHLUSS KPL. MIT VENTIL FILLER CAP CPL. WITH VALVE 1
12 583.07.113.250 TANKROLLE KPL. 12 X 34 X 25 TANK BUSHING CPL. 12 X 34 X 25 2
13* 583.07.013.800 BENZINTANK KPL.9LIT.SCHWARZ 04 FUEL TANK CPL. 9LITER BLACK 04 1
14 583.07.014.000 HALSMUTTER M8 SPECIAL NUT M8 1
15 310.04.001.100 SCHEIBE 10,5 X 21 X 3 WASHER 10,5 X 21 X 3 1
16 510.05.067.100 ISOLIERSCHEIBE 12X28X3 INSOLATE WASHER 12X28X3 1
17 0125 080003 UNTERLEGSCHEIBE DIN 125 A 8,4 WASHER DIN0125-A 8,4 1
18 0934 080003 SK.MUTTER DIN 934 M8 HEXAGON NUT DIN0934-M 8 1
19* 545.07.011.000 LINSENSCHRAUBE M6X17 OVAL HEAD SCREW M6X17 1
20 590.07.009.000 DICHTUNG FÜR TANKVERSCHL.HOCH GASKET FOR FILLER CAP HIGH 1
21 583.07.013.750 GENITALPROTEKTOR SC 2000 GENITALPROTECTOR LC4 2000 1
39 583.07.340.900 SITZBANK SCHWARZ SXC 03 SEAT BLACK SXC 03 1
MIT SCHNELLVERSCHLUSS WITH QUICK RELEASE
40 583.07.340.950 SITZBANKÜBERZUG SXC 2003 SEAT COVER SXC 2003 1
41 584.08.041.000/04 SEITENVERKL. LI. ORANGE LC4'99 SIDE COVER L/S ORANGE LC4'99 1
41 584.08.042.100/04 SEITENVERKL. RE. ORANGE LC4'99 SIDE COVER L/S ORANGE LC4'99 1
45 583.07.039.000 SCHNELLVERSCHLUSS KPL. 2003 QUICK RELEASE CPL. 2003 1
50 584.08.050.000/04 SPOILER LINKS ORANGE LC4 '98 SPOILER L/S ORANGE LC4 '98 1
50 584.08.051.000/04 SPOILER RECHTS ORANGE LC4 '98 SPOILER R/S ORANGE LC4 '98 1
52 503.08.052.000 BUNDBÜCHSE 6X11X16X5 MM BUSH FOR SPOILER 6X11X16X5 MM 5
53 503.08.053.000 BUNDBÜCHSE 6X11X16X7,5 MM 98 BUSH FOR SPOILER 6X11X16X7,5 1
55 0015 060203 SK.BUNDSCHRAUBE M 6X20 SW=8 HH COLLAR SCREW M 6X20 WS=8 3
56 0014 060133 SK.BUNDSCHRAUBE M 6X13 SW=8 HH COLLAR SCREW M 6X13 WS=8 6
60 546.03.048.100 MEHRBEREICHSBLECHMUTTER M6 RANGE CHANGE METAL NUT M6 2
61 502.35.033.300 KLIPS-MUTTERNHALTER M6 KP142 SNAP-NUT HOLDER M6 KP142 2
65 580.12.058.000 WERKZEUGKASTEN KPL. '92 TOOL BOX CPL. '92 1
66 580.12.058.050 GUMMI FÜR WERKZEUGKASTEN '92 RUBBER FOR TOOL BOX '92 1
67 0014 060153 SK.BUNDSCHRAUBE M 6X15 SW=8 HH COLLAR SCREW M 6X15 WS=8 2
68 583.29.099.000 BORDWERKZEUG 400-640 LC4 '97 TOOL SET 400-640 LC4 '97 1
