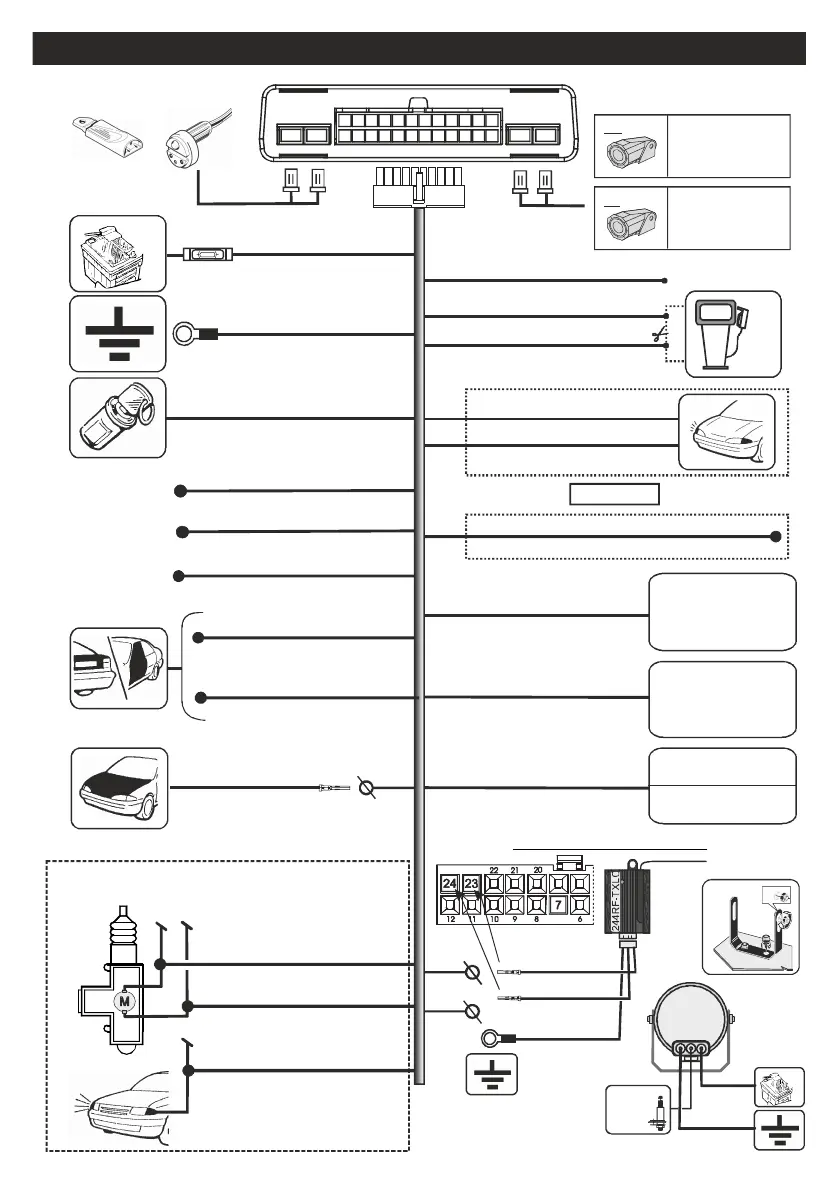

SCHEMA CONNESSIONI PER LC800-RF e LC801-RF (sirena via radio)
VIOLA
Positivo sottochiave
Segnali
CAN BUS
ROSSO MARRONE- (CAN-L)
Segnale negativo per il comando “hazard”
GIALLO-NERO
ROSSO-GRIGIO (CAN-H)
15A
MASSA
NERO
ROSSO
Blocco motore
VERDE-NERO
VERDE
Indicatori di direzione
GIALLO
8A
MAX !
POSITIVO
OPPURE
+12V
KEYLED TXRX
1
12
1324
VERDE-GIALLO
BIANCO
USCITA NEGATIVA
costante con il
prodotto inserito
(stato armato)
MARRONE-BLU
USCITA NEGATIVA
con il prodotto
in allarme,
(scattato satellitari)
GRIGIO/NERO
Pulsante cofano
Connessione necessaria
solo se non gestito
da linea dati o sirena
AZZURRO
Pulsante analogico
BIANCO-BLU
Pulsante baule AUX
pin 7
Segnale di potenza in AP
VERDE-BLU
GIALLO-BLU
Lettore indicatori di direzione
BIANCO-ARANCIONE
Segnale di potenza in CH
AP
CH
INDICATORI
DI DIREZIONE
Connessioni speciali da effettuare solo
sulle vetture NON dotate di linea CAN-BUS.
pin 24
pin 23
Segnali analogici presenti
in fase di chiusura e apertura
del veicolo in grado di
inserire/disinserire il prodotto (PLIP)
SENSORE
PROTEZIONE
VOLUMETRICA
(ROSSO)
SENSORE
PROTEZIONE
VOLUMETRICA
(BIANCO)
Tx
Rx
Ricettacolo con
LED di STATO
GIALLO-ROSSO
pin19
pin20
pin21
KIT CON SIRENA WIRELESS
Pulsante
cofano
(opzionale)
SIRENA
wireless
+12V
ROSSO
NERO
ROSSO pin 24
NERO-Negativo
BLU/BIANCO pin 23
Antenna
staffa sirena
7
624-2M630
SL4010CH
GIALLO GRIGIO-
Ingresso allarme INHIBIT ausiliario
Segnale
LIN BUS
(da selezionare)
pin3
Uscita per LIN-BUS
versioni speciali
Uscita intermittente
clacson (-)
ARANCIONE
pin22
pin17
pin18
pin14
pin15
pin16
