ClampMeter XP
8
3.2.
7
1.
1.
Ω
3.2.
9
1. 3.2.

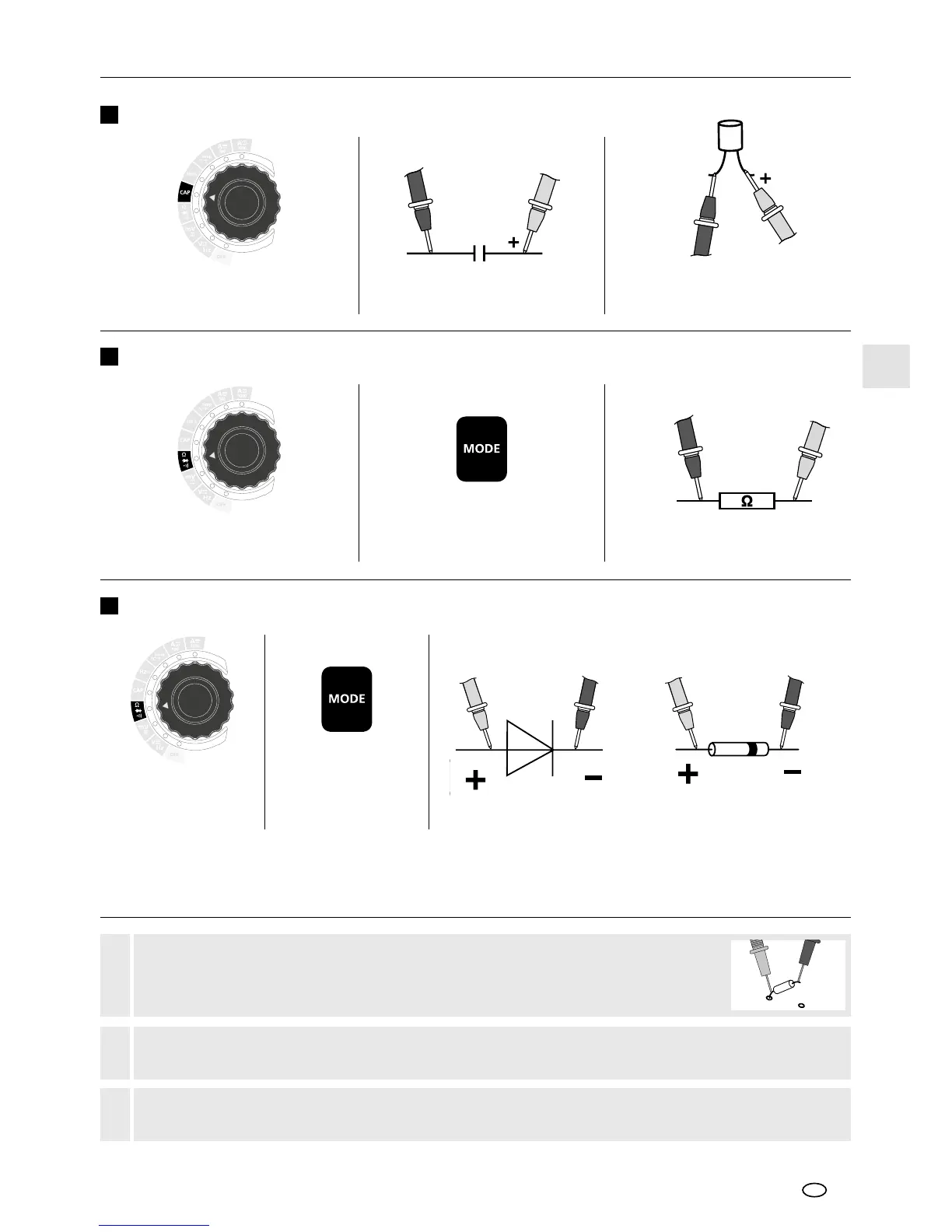

Los componentes tienen que encontrarse sin tensión.
!
Los puntos a medir no deben presentar suciedad, aceite, barniz soldable o impurezas similares,
pues podrían falsificar los resultados.
!
Los componentes (7: resistencias, 8: capacidades, 9: diodos) solo pueden
ser medidos correctamente por separado. Por eso es necesario separar los
componentes del resto del circuito.
!
Cambio entre Ω,
comprobación de
diodos y compro-
bación de paso
Cambio entre Ω,
comprobación de diodos
y comprobación de paso
Poner las puntas de medición en
contacto con el objeto a medir
Poner las puntas de medición en
contacto con el objeto a medir
Si en la pantalla se visualiza „O.L.“ en lugar del valor medido, esto indica bien que el diodo ha sido
medido en el sentido de bloqueo o bien que está defectuoso. Si el resultado es 0.0 V indica que el
diodo está defectuoso o que hay un cortocircuito.
Sentido de paso
Comprobación
de diodos
Comprobación de diodos
Medición de resistencia
rojorojo
rojo
rojo
negronegro
negro
negro
Para condensadores polarizados
conecte la punta de medición
roja con el polo positivo
Medición de capacidad
Medición de capacidad
73
ES
