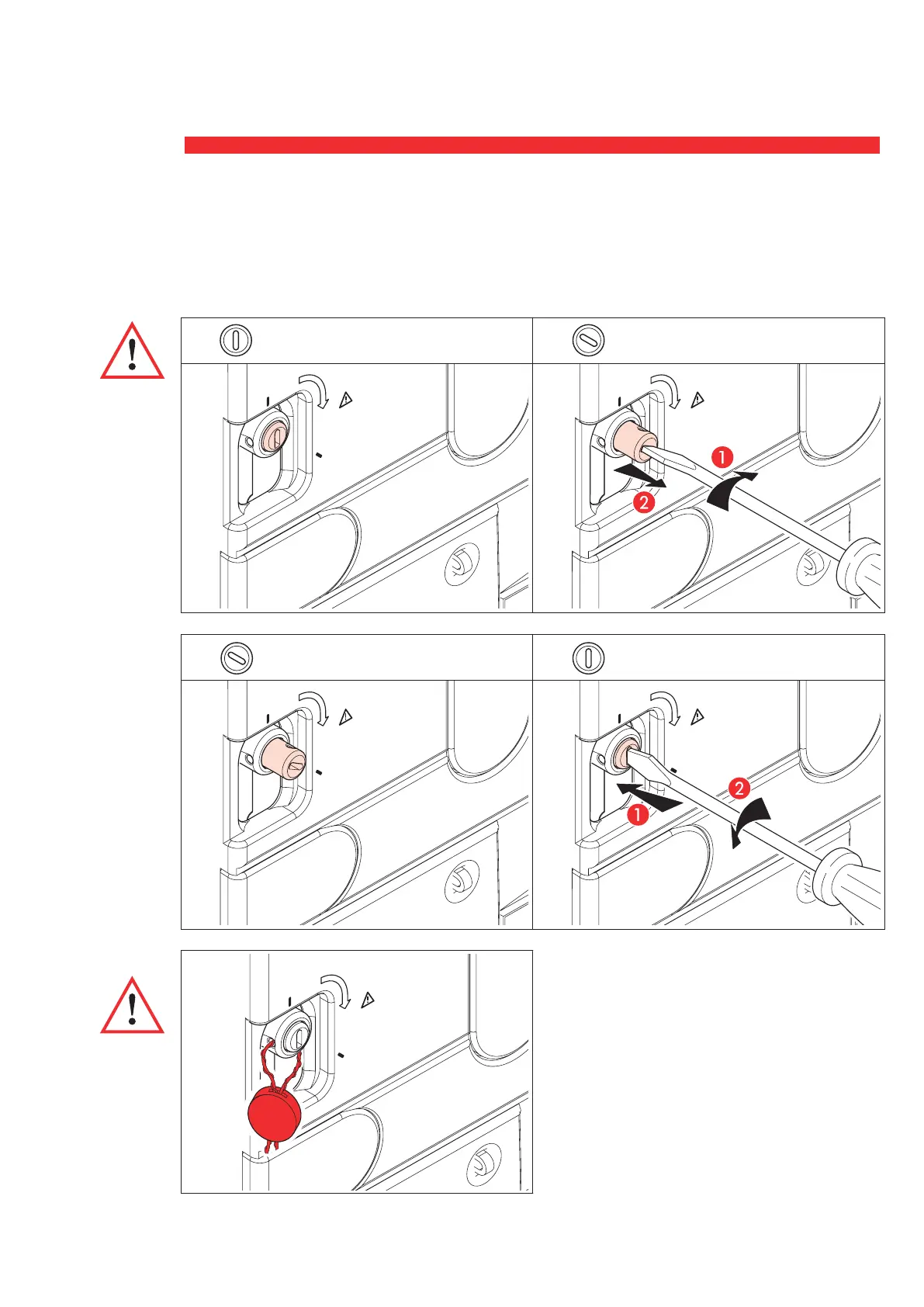

20. Test diélectrique (où disponible)
Avant d’effectuer un test diélectrique sur le
disjoncteur - seul ou installé dans une armoire
électrique - il est obligatoire de déplacer le
sélecteur de la position “utilisation normale” à la
position de “test diélectrique”. Au terme du test,
replacer le sélecteur sur “utilisation normale ”.
NORMAL
USE
DIELECTRIC
TEST POSITION
NORMAL
USE
TRIP
DIELECTRIC
TEST POSITION
NORMAL
USE
TRIP
DIELECTRIC
TEST POSITION
NORMAL
USE
TRIP
DIELECTRIC
TEST POSITION
NORMAL
USE
TRIP
DIELECTRIC
TEST POSITION
Commuter sur
la position test
diélectrique
avec le
disjoncteur en
position ouverte
et le ressort
déchargé, sinon
le déclencheur
déclenchera.
En absence
de sélecteur
diélectrique,
il est possible
de tester le
dispositif avec
les principaux
contacts en
position ON.
Dans cette position, le sélecteur peut être
bloqué par un plombage standard.
utilisation normale
position test diélectrique
position test diélectrique
utilisation normale
