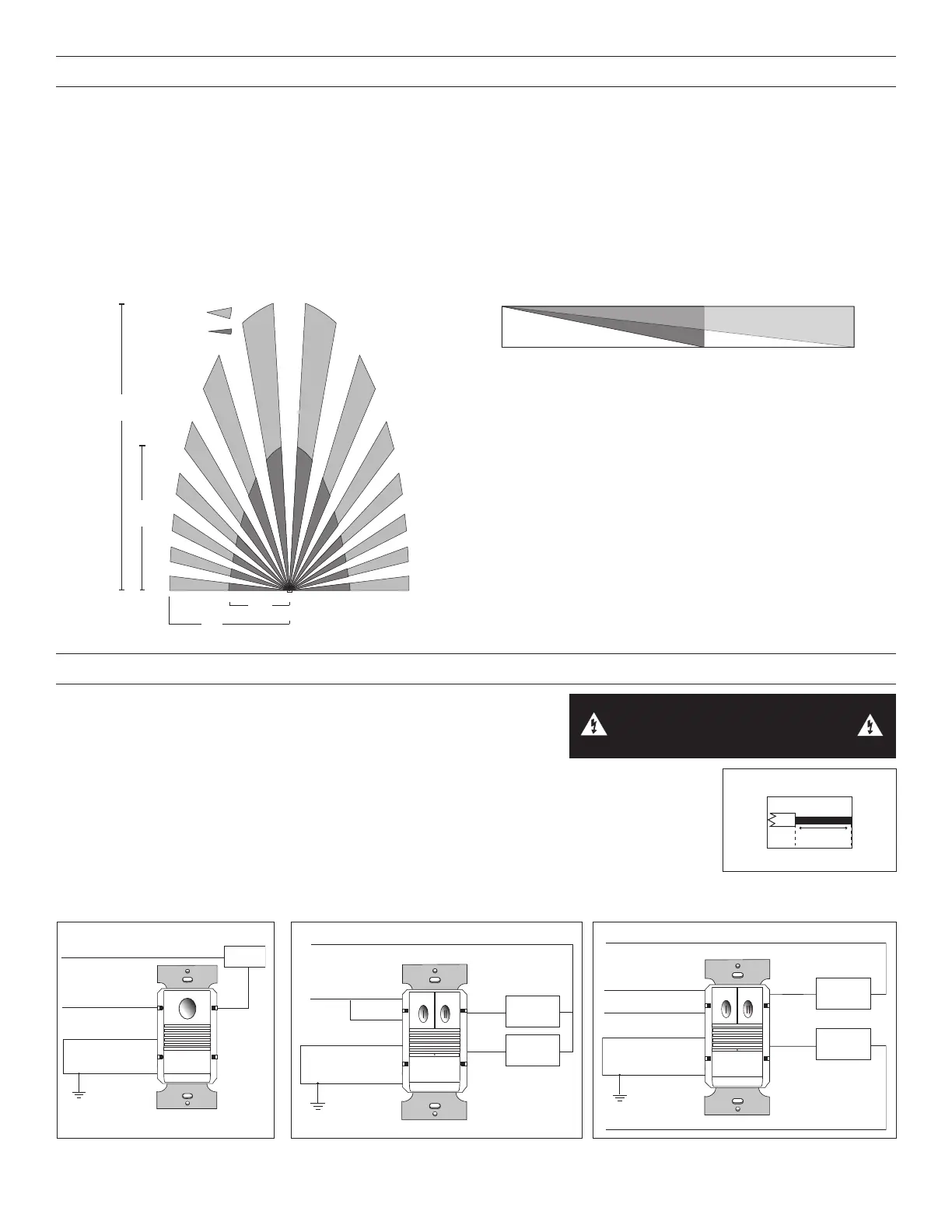

DIAGRAMAS DE COBERTURA
La prueba de cobertura se realizó de acuerdo con los lineamientos NEMA WD 7. Para un mejor desempeño, utilícelo en espacios no
superiores a 4,5 x 3,6 m (15’ x 12’).
Sensor del PIR
El sensor tiene un lente Fresnel de vista multicelular de dos niveles con un campo visual de 180 grados. El LED rojo en el sensor se
enciende intermitentemente cuando el PIR detecta movimiento.
Cómo enmascarar el lente
Se proporciona una cinta adhesiva opaca para que se puedan enmascarar secciones de los lentes del PIR. Esto le permite eliminar la
cobertura en áreas no deseadas. Dado que el enmascaramiento quita franjas de cobertura, téngalo en cuenta cuando intente resolver
problemas de cobertura.
PIR
Cobertura
7.5’
(2,2 m)
15’
(4,5 m)
20’
(6,1 m)
35’
(10,6 m)
Movimiento mayor
Movimiento menor
Vista superior
4’
(1.2m)
20’
(6.1m)
35’
(10.6m
)
0
Vista lateral
INSTALACIÓN
1. Asegúrese de haber apagado la energía en el disyuntor.
2. Conecte los cables a los conductores volantes del PW como se muestra
en el diagrama de cableado apropiado para el modelo PW y el suministro
eléctrico. Los 2 cables a tierra (verde y verde/amarillo) deben ajustarse
a tierra para que el sensor funcione correctamente.
3. Adjunte el sensor a la caja de la pared mediante la inserción de tornillos en los dos orificios grandes
que se encuentran en la parte superior e inferior del soporte metálico adjunto. Únalos con los
orificios en la caja de pared y ajústelos.
4. Coloque el disyuntor en posición de Encendido. Espere un minuto; luego, presione el interruptor
automático de Encendido/Apagado para cada carga y las luces se encenderán. Hay una demora
debido al encendido inicial del sensor que solamente ocurre durante la instalación.
5. Pruebe y ajuste el sensor si es necesario.
6. Instale el decorador estándar de la industria.
ADVERTENCIA: DESCONECTE LA
ALIMENTACIÓN EN EL DISYUNTOR
ANTES DEL CABLEADO.
Calibre AWG N.° 12 – 14
Cable de cobre únicamente
Indicador de
cables pelados
1/2”
12,7 mm
Cableado de PW-100 y PW-100-347 Cableado de dos niveles
del PW-200 y PW-200-347
Cableado de dos circuitos
del PW-200 y PW-200-347
Carga
Rojo
Linea Negro
Neutro
Tierra
Verde
Tierra
Verde/Amarillo
Azul
Carga
Principal
Carga
Secundaria
Neutro
Rojo
Marrón
Linea 2
Linea 1 Negro
Neutro
Tierra
Tierra
Verde/Amarillo
Verde
Neutro
Azul
Linea Negro
Carga
Secundaria
Marrón
Carga
Principal
Rojo
Tierra
Tierra
Verde/Amarillo
Verde
