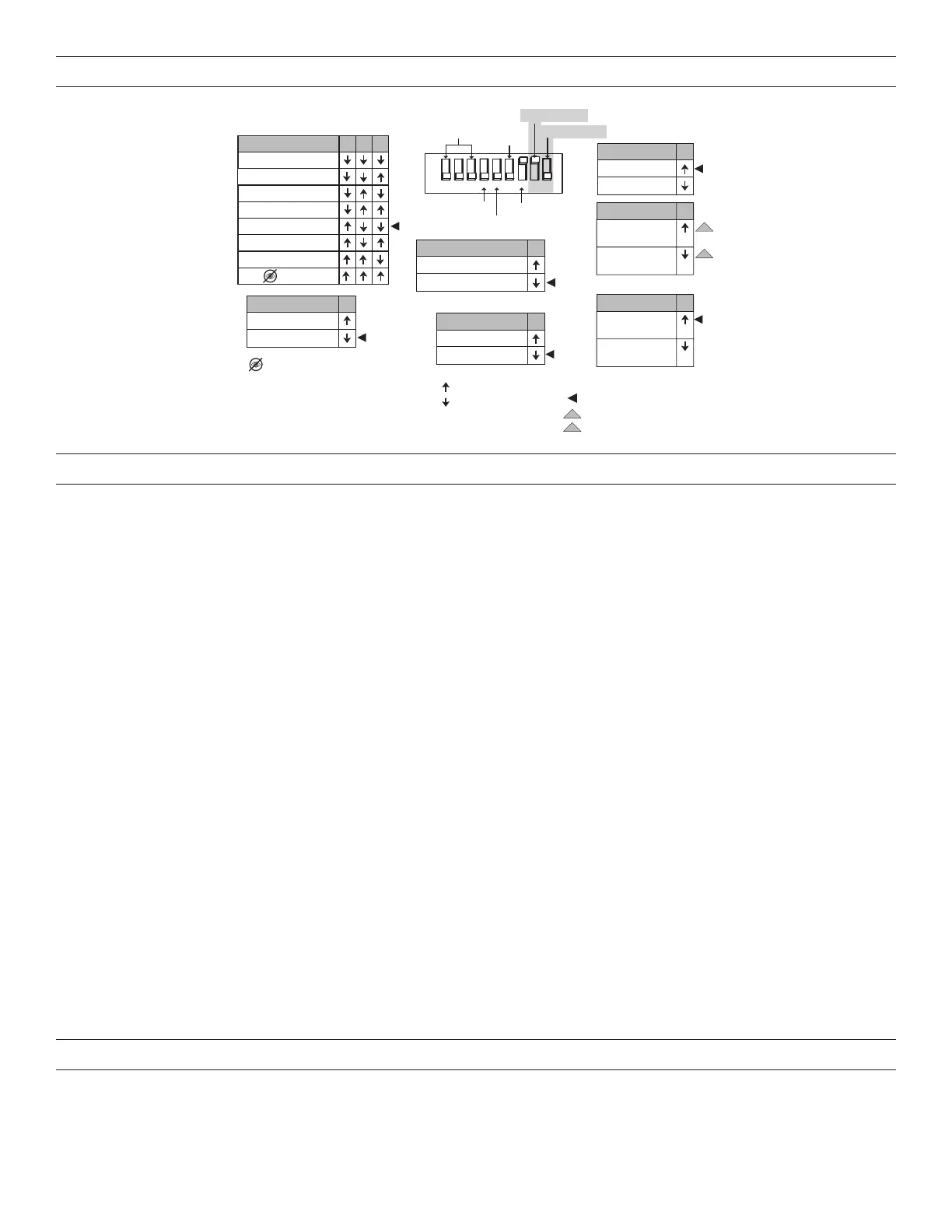

CONFIGURACIÓN DEL INTERRUPTOR DIP
=Activado
=Desactivado
5
Alto
Baja, 50%
Sensibilidad de PIR
7
Desactivado
Activado
Alerta audible
4
Desactivado
Activado
Recorrido
9
123456 78
Tiempo
de demora
Recorrido
ON
Modo de relé 1
Modo de relé 2
Alerta audible
Sensibilidad de PIR
Alertas
visibles
Prueba/20 min
10 minutos
15 minutos
20 minutos
25 minutos
30 minutos
Servicio
5 minutos
123
Tiempo de demora
Ocupación de derivaciones de
servicio y funciones del nivel de luz.
Controle la carga manualmente
mediante el botón de
Encendido/Apagado.
6
Desactivado
Activado
Alertas visibles
PW-200 ÚNICAMENTE
9
Encendido
automático
Encendido
manual
Modo de relé 2
1
2
Configuraciones de fábrica:
Todos los modelos
Serie PW-100
Serie PW-200
1
2
8
Encendido
automático
Encendido
manual
Modo de relé 1
SOLUCIÓN DE PROBLEMAS
Las luces no se encienden con el movimiento (el LED no destella).
1. Presione y suelte cada botón para asegurarse de que se encienden las luces correctas para cada relé. Si las luces NO se
encienden, verifique las conexiones de los cables, especialmente la conexión de la carga. Si las luces se encienden, verifique
que se haya seleccionado el modo de encendido correcto en los conmutadores selectores para bascular 8 y 9.
2. Verifique que el control de nivel de luz esté habilitado: cubra el lente del sensor con la mano. Si las luces se encienden, ajuste la
configuración del nivel de luz.
3. Si las luces todavía no se encienden, llame al 800.879.8585 para obtener soporte técnico.
Las luces no se encienden con el movimiento (el LED destella).
1. Presione y suelte cada botón para asegurarse de que se encienden las luces correctas para cada relé. Si las luces se
encienden, verifique que la sensibilidad esté configurada en Alta.
2. Verifique las conexiones de cables; en especial, la conexión de línea. Verifique que las conexiones estén aseguradas firmemente.
3. Si las luces todavía no se encienden, llame al 800.879.8585 para obtener soporte técnico.
Las luces no se apagan.
1. Puede haber un tiempo de demora de hasta 30 minutos después de haber detectado el último movimiento. Para verificar que
la operación sea apropiada, configure el conmutador selector para bascular 1 en la posición de Encendido; luego, reestablezca
los interruptores 1, 2 y 3 en Apagado para volver a iniciar el modo de Prueba. Aléjese de la vista del sensor. Las luces deben
apagarse en aproximadamente 5 segundos.
2. Verifique que el sensor esté montado al menos a seis pies (2 metros) de distancia de cualquier dispositivo de aire acondicionado/
calefacción/ventilación que pueda causar una falsa detección. Verifique que no haya una fuente de calor importante (por ejemplo,
bombilla de luz de alto voltaje) montada cerca del sensor.
3. Si las luces aún no se apagan, llame al 800.879.8585 para obtener soporte técnico.
Detección de movimiento fuera de las áreas deseadas.
1. Seleccione la sensibilidad PIR – Baja (conmutador selector para bascular 5 = Encendido) si es necesario.
2. Enmascare el lente del sensor PIR para eliminar el área de cobertura no deseada.
El LED rojo se enciende todo el tiempo y las características del sensor no funcionan.
1. Verifique los conmutadores selectores para bascular 1, 2, 3. Si están todos activados la unidad está en modo de servicio.
Configure los conmutadores selectores para bascular con una configuración de demora de tiempo válida.
2. Si al volver a configurar los interruptores de demora de tiempo no se soluciona el problema del LED, llame al soporte técnico.
PLACAS DE LA CUBIERTA
Los interruptores de pared serie PW de Wattstopper se encajan detrás de las placas de cubierta de los interruptores con estilo de
decoración estándares de la industria. No se incluyen las placas de la cubierta. Las unidades vienen en los siguientes colores, que se
indican mediante el sufijo final del número de catálogo (se muestra entre paréntesis): Blanco (-W), Almendra Claro (-LA), Marfil (-I),
Gris (-G), Negro (-B), Rojo (-R).
