Identificando as Peças na Placa-mãe
A placa-mãe (algumas vezes denominada placa de circuito integrado) é a placa de
circuito principal em seu computador. Ela fornece as funções básicas do
computador e oferece suporte a uma variedade de dispositivos instalados de
fábrica ou que você pode instalar posteriormente.

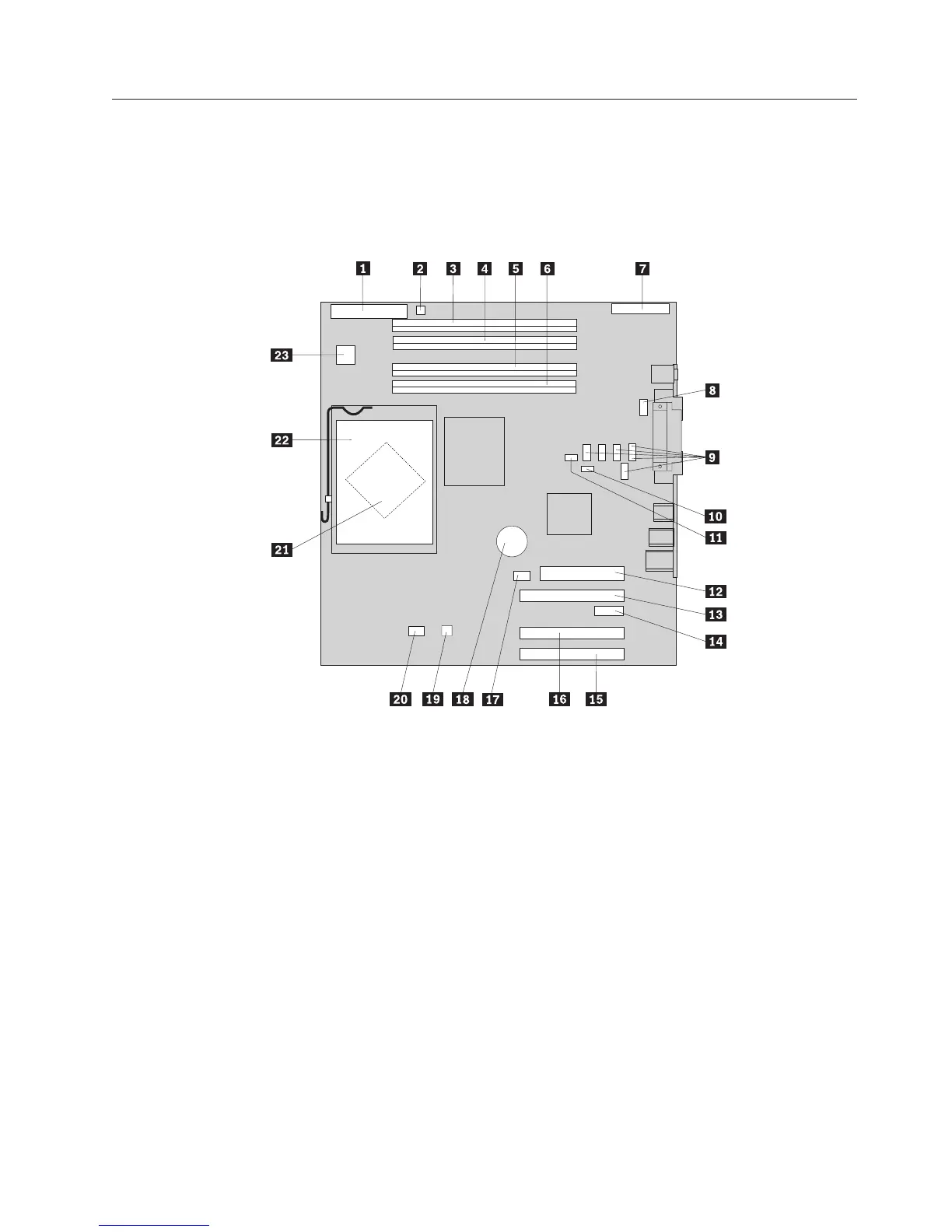

A ilustração a seguir mostra as localizações das peças na placa-mãe.
1 Conector da unidade de disquete 13 Adaptador gráfico PCI Express (x16)
conector (alguns modelos)
2 Conector do alto-falante 14 Conector do adaptador PCI Express
(x1)
3 Conector de memória 4 15 Conector do adaptador PCI 1
4 Conector de memória 3 16 Conector do adaptador PCI 2
5 Conector de memória 2 17 Conector do ventilador do sistema
(não utilizado)
6 Conector de memória 1 18 Bateria
7 Conector de E/S do Painel Frontal 19 Conector do sensor de temperatura
8 Conector serial (COM2) 20 Conector de ventilador do
microprocessador
9 Conectores IDE Serial ATA (5) 21 Microprocessador
10 Limpar CMOS/Recuperar jumper 22 Dissipador de calor do
microprocessador
11 Conector do sensor de abertura de
tampa (sensor de violação)
23 Conector de energia de 12 V
12 Conector da fonte de alimentação
Capítulo 3. Instalando Opcionais 27
