Schéma umístění dílů na základní desce
Základní deska (nazývaná též planár nebo motherboard) je hlavní deska s obvody
v počítači. Zajišťuje základní funkce počítače a poskytuje podporu pro řadu zařízení, které
jsou standardně nainstalovány nebo které nainstalujte později.

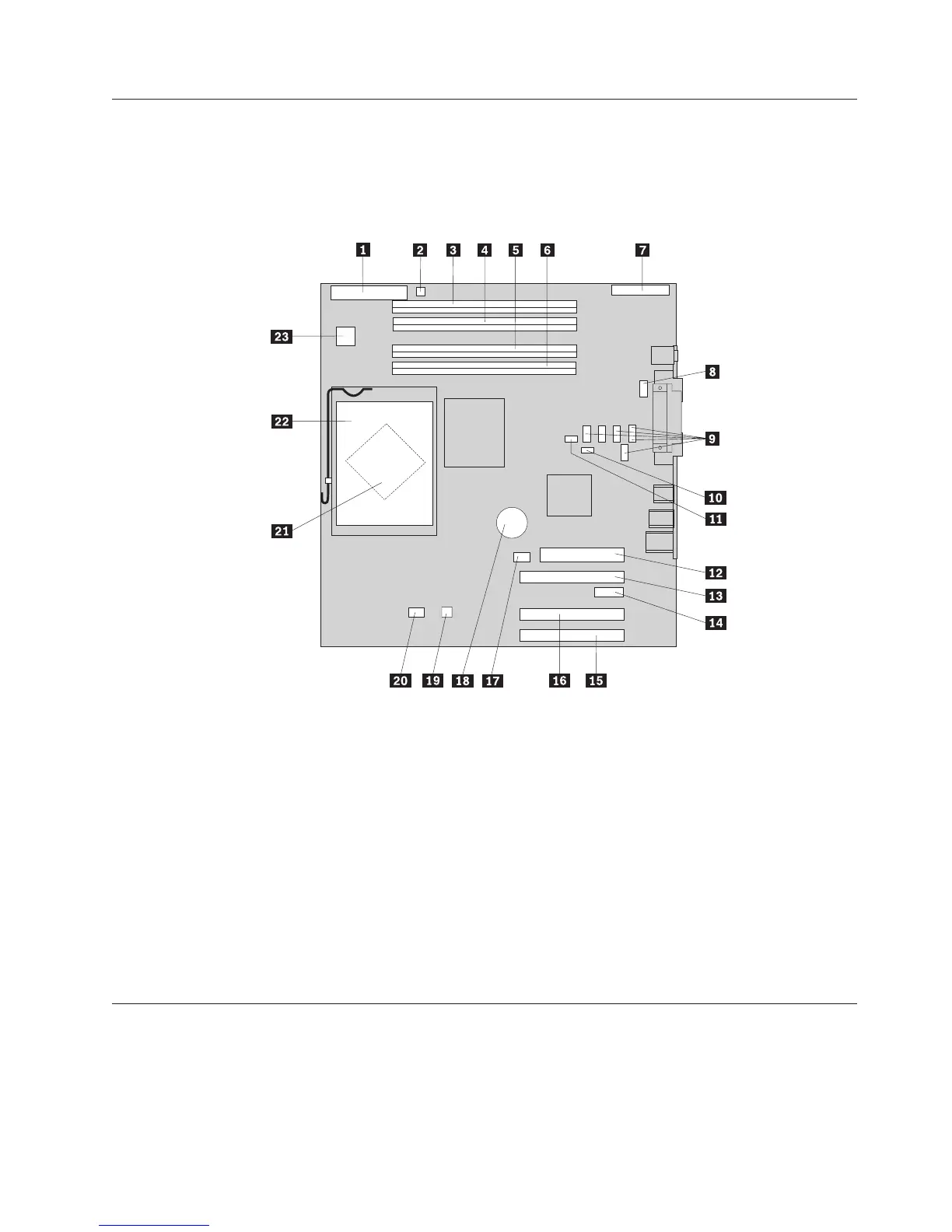

Následující ilustrace znázorňuje umístění dílů na základní desce.
1 Konektor pro disketovou jednotku 13 Konektor pro grafický adaptér
PCI Express (x16) (některé modely)
2 Konektor pro reproduktor 14 Konektor pro adaptér PCI Express (x1)
3 Paměťový konektor 4 15 Konektor pro adaptér PCI 1
4 Paměťový konektor 3 16 Konektor pro adaptér PCI 2
5 Paměťový konektor 2 17 Konektor pro větrák systému (nevyužitý)
6 Paměťový konektor 1 18 Baterie
7 I/O konektor čelního panelu 19 Konektor snímače teploty
8 Sériový konektor (COM2) 20 Konektor pro větrák mikroprocesoru
9 Konektory Serial ATA IDE (5) 21 Mikroprocesor
10 Propojka pro výmaz paměti CMOS
a obnovení původních hodnot
22 Chladič mikroprocesoru
11 Spínač pro detekci krytu (tamper sw). 23 Napájecí konektor 12V
12 Konektor pro napájecí zdroj
Instalace pamětí
Počítač je vybaven čtyřmi konektory pro instalaci paměťových modulů DIMM (dual inline
memory module).
Při instalaci paměťových modulů typu DDR2 postupujte podle těchto pravidel:
Kapitola 3. Instalace komponent 23
