Conectores de dispositivos opcionales de la placa del sistema

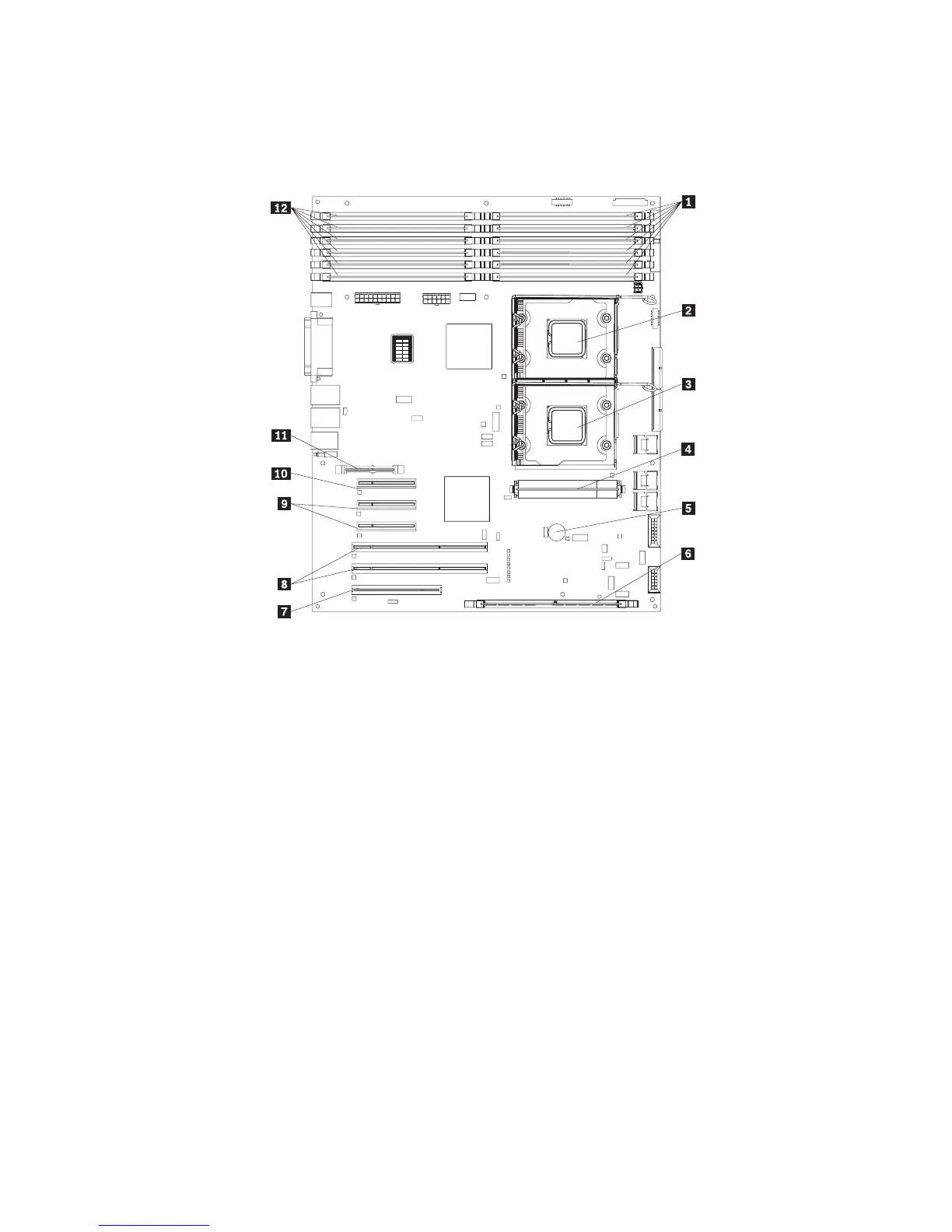

La siguiente ilustración muestra los conectores de la placa del sistema para los
dispositivos opcionales instalables por el usuario.
1
2
3
4
5
6
7
8
9
10
11
12
DIMM LEDs
1 Conectores DIMM (6) 7 Conector PCI de 32 bits/33 MHz
2 Conector del microprocesador 1 8 Conector PCI-X de 64 bits/133 MHz
3 Conector del microprocesador 2 9 Conector PCI Express x8 (x8)
4 Conector del VRM 10 Conector PCI Express x8 (x4)
5 Batería 11 Conector Ethernet de gestión de
sistemas
6 Adaptador RAID 12 Conectores DIMM (6)
Capítulo 2. Instalación de los dispositivos opcionales 23
