Conexión de los cables
Atención: Para impedir que se produzcan daños en el equipo, conecte el cable
de la alimentación el último.
Si los cables del servidor y el panel del conector tienen conexiones codificadas por
colores, haga coincidir el color del extremo del cable con el color del conector. Por
ejemplo, haga coincidir un extremo de cable azul con un conector de panel azul, un
extremo de cable rojo con un conector rojo, etc.

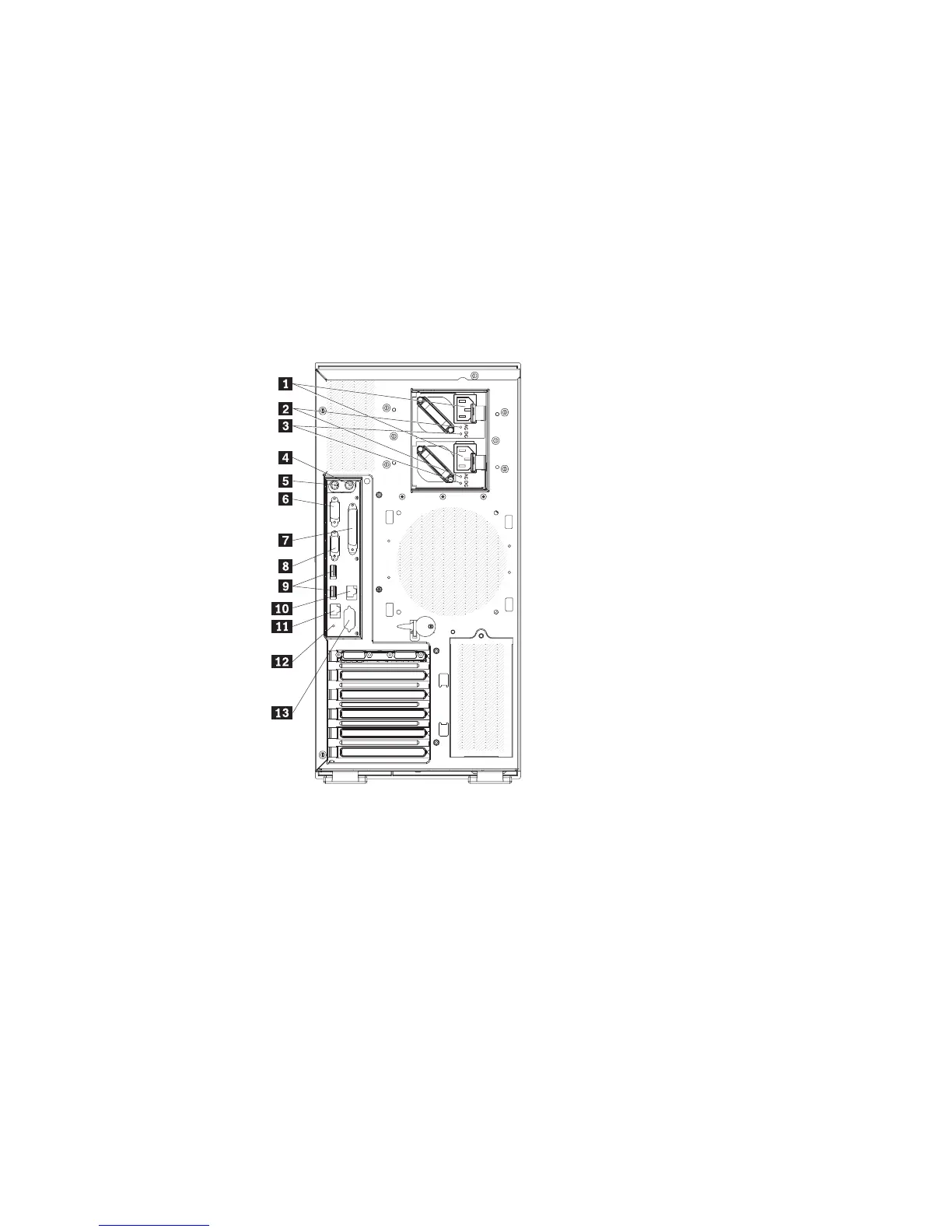

La siguiente ilustración muestra los conectores de entrada/salida (E/S) de la parte
posterior de los modelos con fuente de alimentación de intercambio en caliente con
fuente de alimentación redundante opcional.
1 Conectores del cable de alimentación 8 Conector de vídeo
2 LED de alimentación de CA 9 Conectores USB3y4
3 LED de alimentación de CC 10 Conector Ethernet 10/100/1000
(RJ45)
4 Conector del ratón 11 Conector Ethernet 10/100 (RJ45)
(para el Remote Supervisor Adapter II
SlimLine
5 Conector del teclado 12 Botón NMI
6 Conector serie 1 (COM 1) 13 Conector serie 2 (COM 2)
7 Conector paralelo
Capítulo 2. Instalación de los dispositivos opcionales 69
