Instalación de un módulo de memoria
Las notas siguientes describen los tipos de módulos de memoria dual en línea
(DIMM) que soporta el servidor y otra información que debe tener en cuenta al
instalar los DIMM:
v El servidor da soporte a módulos de memoria en línea duales (DIMM) con
almacenado total en memoria caché, memoria de acceso aleatorio dinámico
síncrono (SDRAM) con código de corrección de errores (ECC) y doble velocidad
de datos 2 (DDR2), 1,8 V, 240 patillas, 667 MHz, PC2-5300, estándares del
sector. Estos DIMM deben ser compatibles con la especificación más reciente de
DIMM con almacenado total en memoria caché DDR2 667 MHz DRAM. Para ver
una lista de opciones para el servidor, consulte http://www.lenovo.com/
thinkserver.
v Modelos TD100: las opciones de DIMM que soporta el servidor son 512 MB, 1
GB y 2 GB en tecnología x4 o x8, de rango único o de rango doble. El servidor
da soporte a un mínimo de 1 GB y un máximo de 32 GB (reducidas a 16 GB en
modalidad duplicada) de memoria del sistema.
v Modelos TD100x: las opciones de DIMM que soporta el servidor son 1 GB, 2
GBy4GBentecnología x4 o x8, de rango único o de rango doble. El servidor
da soporte a un mínimo de 1 GB y un máximo de 48 GB (reducidas a 24 GB en
modalidad duplicada) de memoria del sistema.
v La placa del sistema proporciona de ocho a 12 conectores DIMM funcionales
(según el modelo) y soporta el intercalado de memoria bidireccional si los DIMM
se instalan en pares.
Nota: Los conectores DIMM 3, 6,9y12nosonfuncionales para los modelos
TD100. No instale DIMM en esos cuatro conectores y no extraiga los deflectores
térmicos de DIMM instalados en esos conectores a menos que necesite sustituir
la placa del sistema.
v Si instala varios pares, instale siempre los DIMM con más capacidad en las
primeras ranuras. Por ejemplo, si tiene un par de DIMM de 1 GB y un par de
DIMM de 4 GB, instale los DIMM de 4 GB en las ranuras1a4.
v El controlador de memoria tiene cuatro canales de DIMM con almacenado total
en memoria caché que se organizan en dos ramificaciones. Cada ramificación
tiene dos canales y cada canal controla dos o más DIMM. Los DIMM que están
cerca entre sí (por ejemplo, el conector DIMM1yelconector DIMM 4) en los
canales de una ramificación deben ser idénticos en tamaño, tipo, velocidad y
tecnología. No obstante, los DIMM en el conector por encima o por debajo de
cada uno en los canales de una ramificación no tienen que ser idénticos (por
ejemplo, los DIMM en el conector DIMM1yelconector DIMM 2 no tienen que

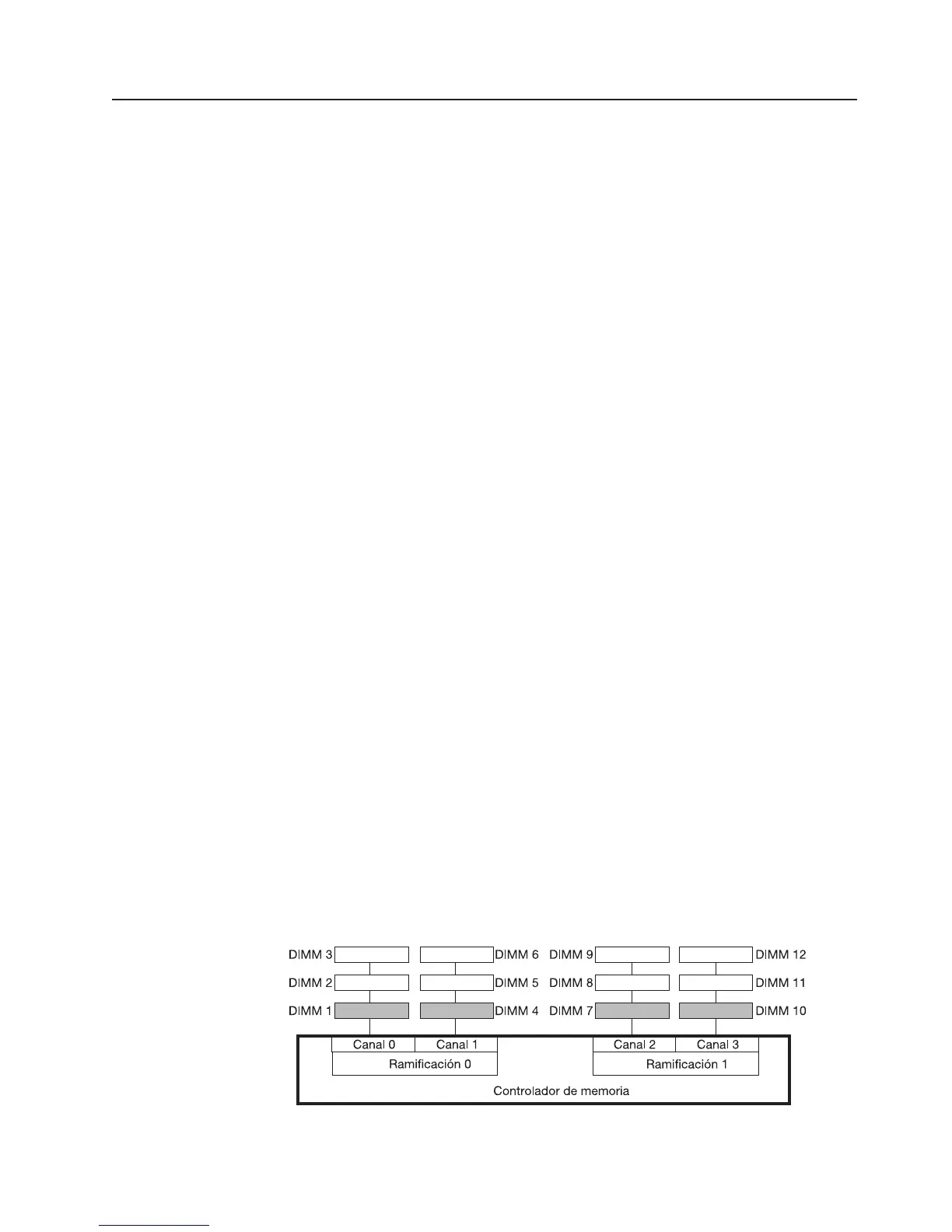

ser idénticos). La siguiente ilustración muestra cómo el controlador de memoria
se organiza en ramificaciones y canales con un par de DIMM instalados en cada
ramificación.
Capítulo 2. Instalación de los dispositivos opcionales 33
