Instalación del adaptador ServeRAID 8k-l (modelos TD100)

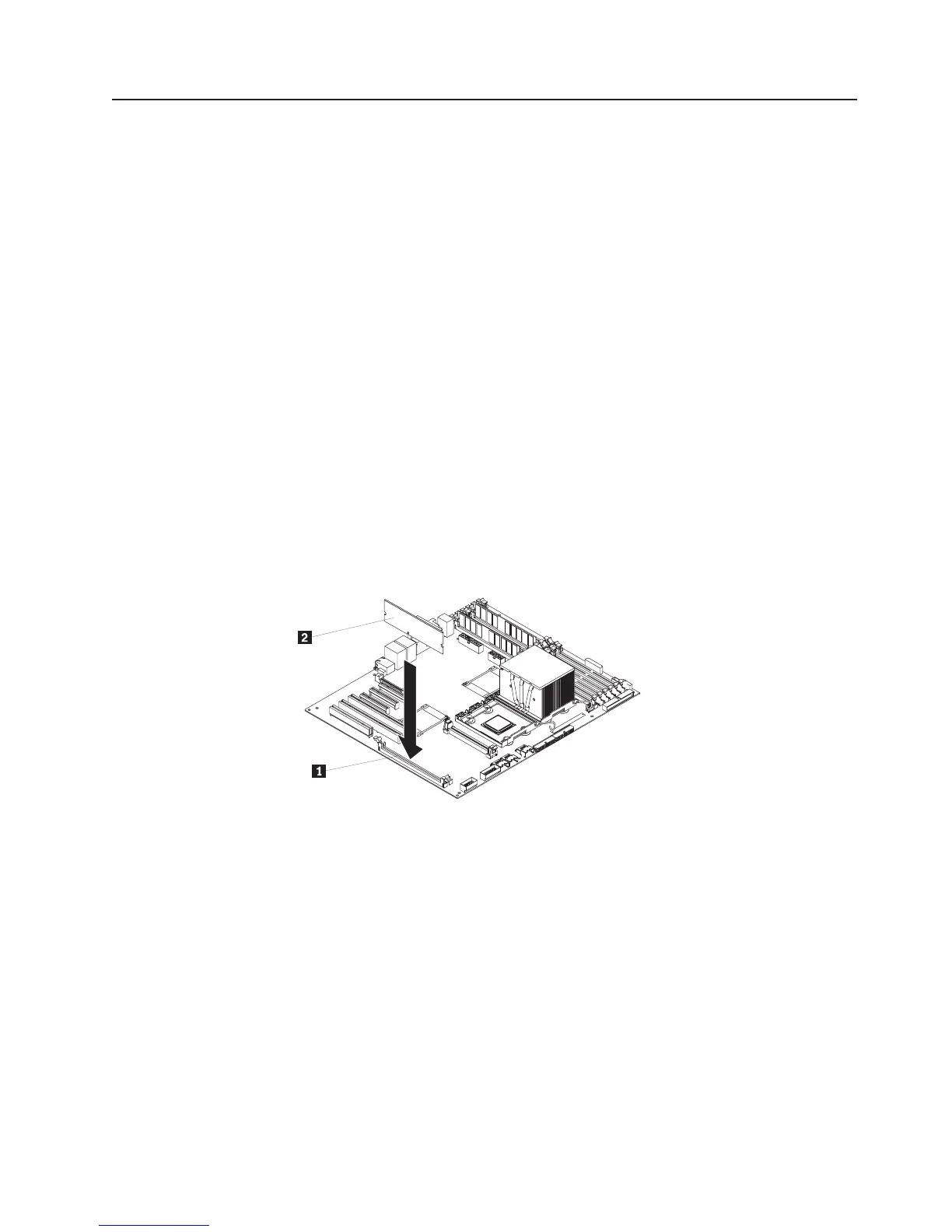

El adaptador IBM ServeRAID 8k-l debe instalarse en su conector dedicado de la
placa del sistema. Consulte la ilustración del procedimiento siguiente para ubicar el
conector en la placa del sistema. El adaptador ServeRAID 8k-l no está cableado a
la placa del sistema y no es necesario volver a pasar el cable SCSI.
Para instalar el adaptador ServeRAID 8k-l, realice los pasos siguientes:
1. Lea la información de seguridad que empieza en la página v y “Directrices de
instalación” en la página 26.
2. Apague el servidor y los dispositivos periféricos y desconecte los cables de
alimentación y todos los cables externos. Extraiga la cubierta lateral (consulte el
apartado “Extracción de la cubierta lateral” en la página 30.
Atención: Para impedir que se rompan los clips de sujeción o que se dañe el
conector del adaptador ServeRAID 8k-l 1, abra y cierre suavemente los clips.
3. Abra el clip de sujeción de cada extremo del conector del adaptador ServeRAID
8k-l.
4. Ponga en contacto la bolsa antiestática que contiene el adaptador ServeRAID
8k-l con cualquier superficie metálica no pintada del servidor. A continuación,
extraiga el adaptador ServeRAID 8k-l del paquete.
5. Gire el adaptador ServeRAID 8k-l 2 de forma que las clavijas del adaptador
ServeRAID 8k-l se alineen correctamente con el conector.
Atención: Una inserción incompleta puede causar daños en la placa del
sistema o en el adaptador ServeRAID 8k-l.
6. Presione el adaptador ServeRAID 8k-l firmemente en el conector.
7. Si tiene otras opciones para instalar o quitar, hágalo ahora.
8. Vuelva a colocar la cubierta lateral (consulte el apartado “Cómo volver a instalar
la cubierta lateral” en la página 68). Vaya al apartado “Finalización de la
instalación” en la página 66.
Capítulo 2. Instalación de los dispositivos opcionales 61
