ServeRAID-8k-l-Adapter installieren (TD100-Modelle)
Der IBM ServeRAID-8k-l-Adapter muss im hierfür vorgesehenen Anschluss auf der

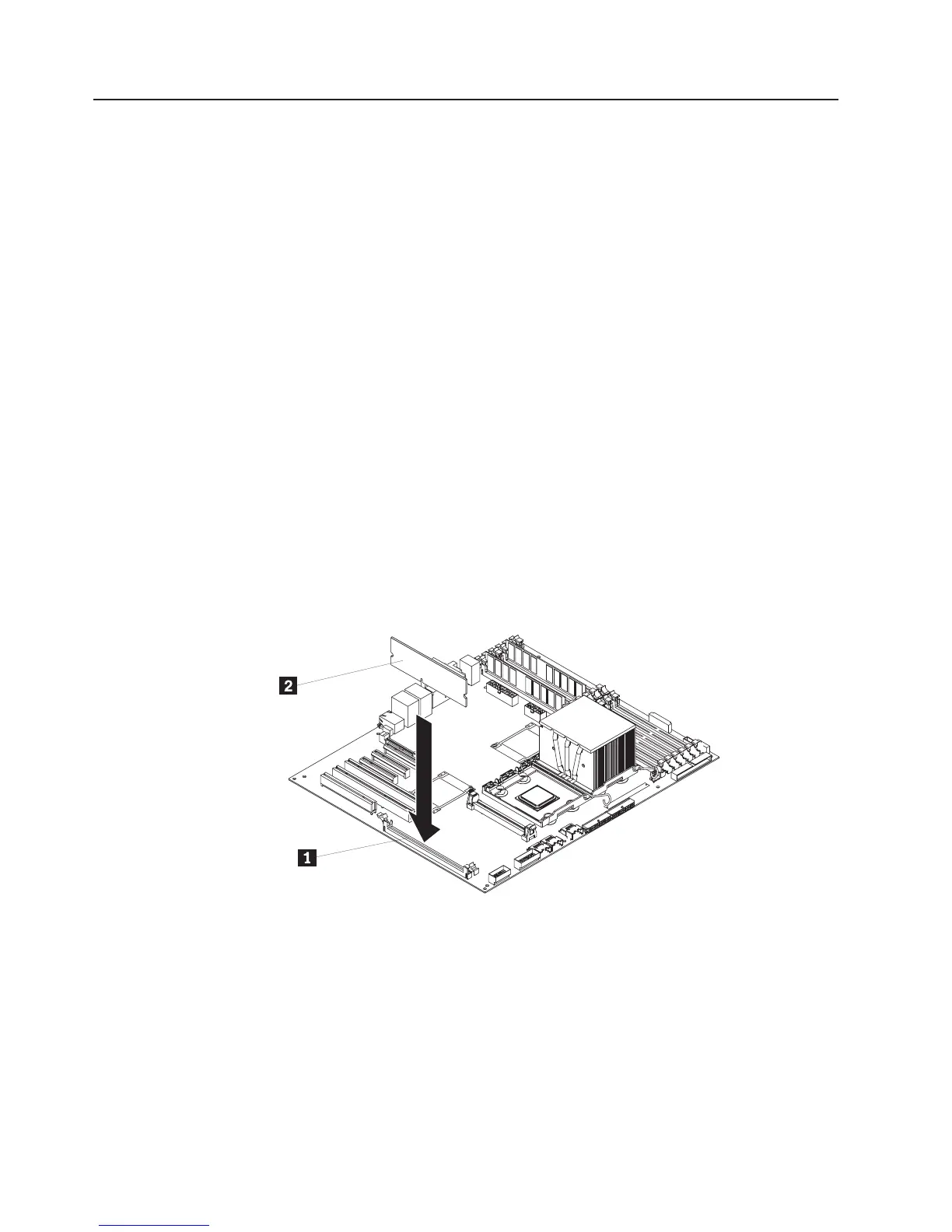

Systemplatine installiert werden. In der Abbildung in der folgenden Beschreibung ist
die Position des Anschlusses auf der Systemplatine dargestellt. Der ServeRAID-8k-
l-Adapter ist nicht mit der Systemplatine verkabelt, so dass es nicht erforderlich ist,
das SCSI-Kabel erneut zu verlegen.
Gehen Sie wie folgt vor, um den ServeRAID-8k-l-Adapter zu installieren:
1. Lesen Sie die Sicherheitshinweise ab Seite v und die Informationen im Abschnitt
„Installationsrichtlinien” auf Seite 22.
2. Schalten Sie den Server und die Peripheriegeräte aus, und ziehen Sie alle
Netzkabel und externen Kabel ab.Entfernen Sie die Seitenabdeckung (siehe
„Seitenabdeckung entfernen” auf Seite 28).
Achtung: Um ein Brechen der Halteklammern oder ein Beschädigen des Ser-
veRAID-8k-l-Adapteranschlusses 1 zu vermeiden, sollten die Klammern vor-
sichtig geöffnet und geschlossen werden.
3. Öffnen Sie die Halteklammern an den Enden des ServeRAID-8k-l-Adapteran-
schlusses.
4. Berühren Sie mit der antistatischen Schutzhülle, in der der ServeRAID-8k-l-Ad-
apter enthalten ist, eine unlackierte Metalloberfläche am Server. Entnehmen Sie
anschließend den ServeRAID-8k-l-Adapter aus der antistatischen Schutzhülle.
5. Drehen Sie den ServeRAID-8k-l-Adapter 2 so, dass die Führungen am Ser-
veRAID-8k-l-Adapter genau am Steckplatz ausgerichtet sind.
Achtung: Bei einem fehlerhaften Einbau können die Systemplatine oder der
ServeRAID-8k-l-Adapter beschädigt werden.
6. Drücken Sie den ServeRAID-8k-l-Adapter fest in den Anschluss hinein.
7. Wenn Sie weitere Zusatzeinrichtungen installieren oder entfernen möchten, tun
Sie dies jetzt.
8. Bringen Sie die Seitenabdeckung wieder an (siehe „Seitenabdeckung wieder
anbringen” auf Seite 65). Fahren Sie mit dem Abschnitt „Installation beenden”
auf Seite 63 fort.
58 ThinkServer TD100 und TD100x Benutzerhandbuch
