ServeRAID-8k-Adapter installieren (TD100x-Modelle)
Der optionale ServeRAID-8k-Adapter kann nur im hierfür vorgesehenen Anschluss
auf der Systemplatine installiert werden. Die folgende Abbildung zeigt die Position
des Anschlusses auf der Systemplatine. Der ServeRAID-8k-Adapter ist nicht mit der
Systemplatine verkabelt, so dass es bei vielen Modellen nicht erforderlich ist, das
SAS- oder das SATA-Kabel erneut zu verlegen. Wenn Sie diesen optionalen Ser-
veRAID-8k-Adapter jedoch in Simple-Swap-SATA-Modellen installieren, müssen Sie
eine Verkabelung durchführen.
Gehen Sie wie folgt vor, um den ServeRAID-8k-Adapter zu installieren:
1. Lesen Sie die Sicherheitshinweise ab Seite v und die Informationen im
Abschnitt „Umgang mit aufladungsempfindlichen Einheiten” auf Seite 25.
2. Schalten Sie den Server und die Peripheriegeräte aus, und ziehen Sie alle
Netzkabel und externen Kabel ab.
Achtung: Um ein Brechen der Halteklammern oder ein Beschädigen des
ServeRAID-8k-Adapteranschlusses zu vermeiden, sollten die Klammern vor-
sichtig geöffnet und geschlossen werden.
3. Entfernen Sie die Seitenabdeckung (siehe „Seitenabdeckung entfernen” auf
Seite 28).
4. Öffnen Sie die Halteklammern an den Enden des ServeRAID-8k-Adapteran-
schlusses.
5. Berühren Sie mit der antistatischen Schutzhülle, in der der ServeRAID-8k-Ad-
apter enthalten ist, eine unlackierte Metalloberfläche am Server. Entnehmen
Sie anschließend den ServeRAID-8k-Adapter und den Batteriesatz aus der
Schutzhülle.

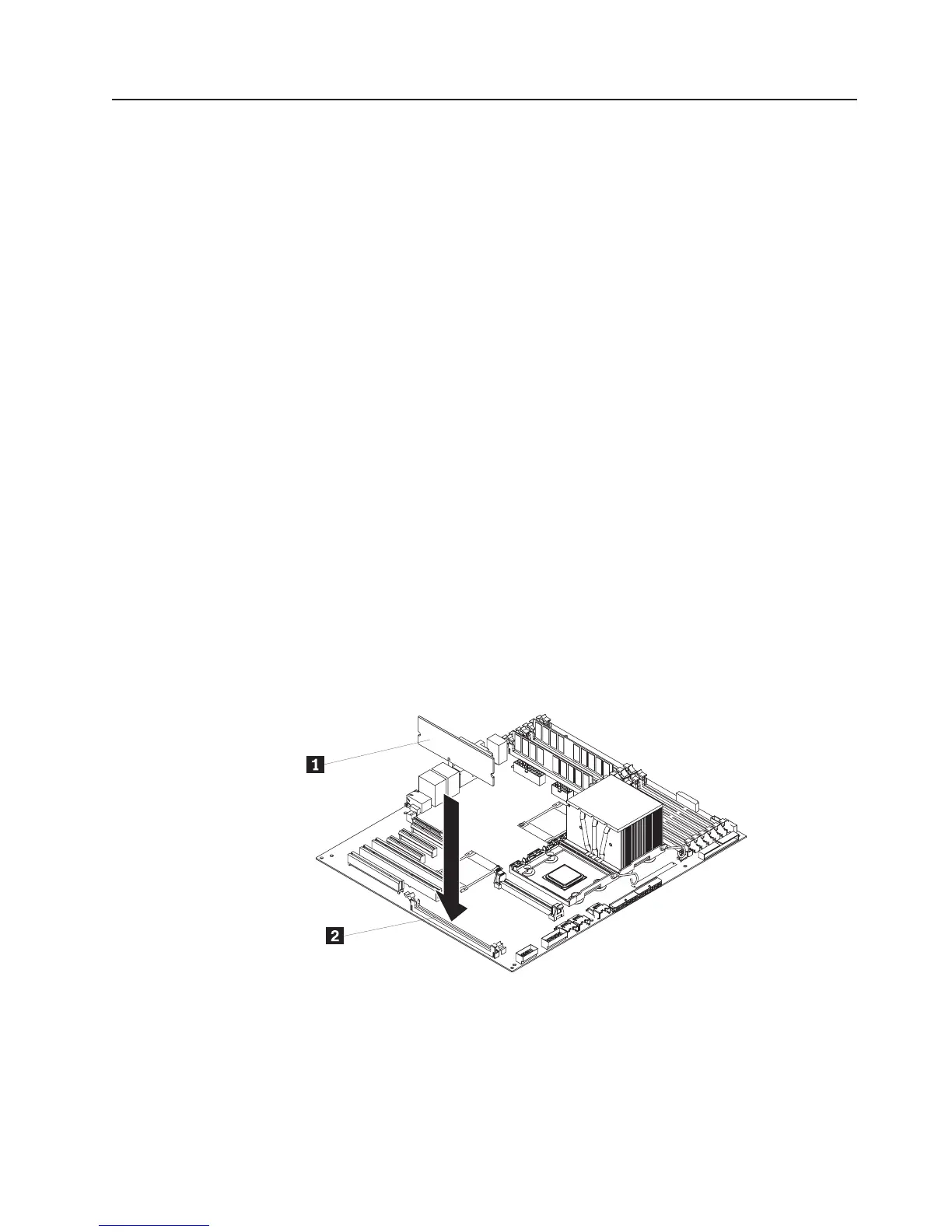

6. Drehen Sie den ServeRAID-8k-Adapter 1 so, dass die Führungen am Ser-
veRAID-8k-Adapter genau am Anschluss 2 ausgerichtet sind.
Achtung: Bei einem fehlerhaften Einbau können die Systemplatine oder der
ServeRAID-8k-Adapter beschädigt werden.
Kapitel 2. Zusatzeinrichtungen installieren 59
