Installation électrique
Remarques importantes
EDKMF2176X DE/EN/FR 4.2
26
H1_E_INST-2176_service_BL
10 Installation électrique
Remarques importantes
Danger !
L’utilisation inappropriée du répétiteur CAN et de l’appareil de base peut
entraîner de graves dommages corporels et matériels.
Tenir compte des consignes de sécurité et des dangers résiduels énoncés dans
les instructions d’utilisation de l’appareil de base.
Stop !
Respecter impérativement les points suivants afin d’assurer la fonctionnalité
sans problème du répétiteur CAN.
ƒ Lavitessedetransmissiondoitêtreidentique pour les deux segments CAN
!
Si les vitesses de transmission sont différentes, l’ensemble du bus est
inopérant (état : ”BUS-OFF”).
ƒ Lecâblagedoitêtreréaliséavecsoin!
Si les câbles CAN sont échangés dans un segment, l’ensemble du bus est
inopérant (état ”BUS-OFF”).
ƒ Ne pas dépasser une charge bus de 80 % !

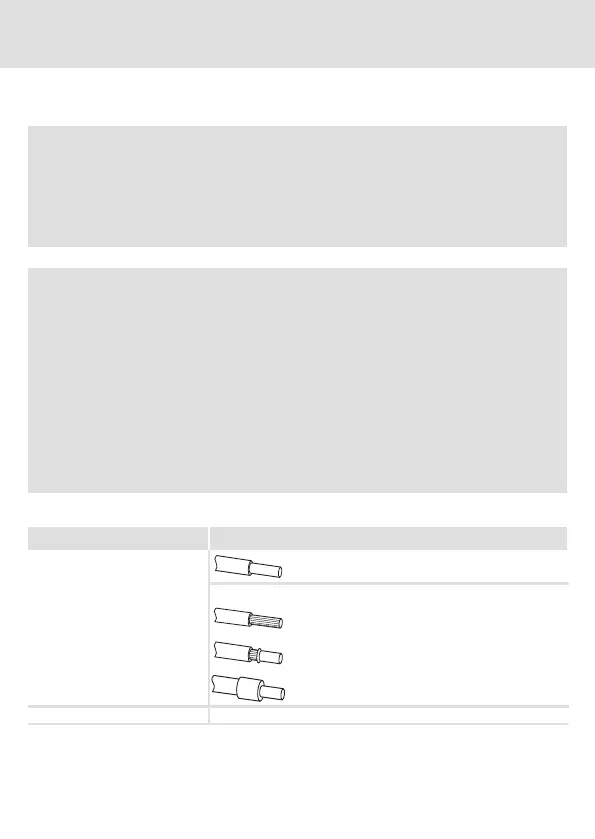

Spécifications pour bornier de raccordement
Raccordement électrique Bornier à vis
Raccordements possibles
Rigide : 1,5 mm
2
(AWG 16)
Flexible :
sans embout
1,5 mm
2
(AWG 16)
avec embout, sans gaine plastifiée
1,5 mm
2
(AWG 16)
avec embout et gaine plastifiée
0,5 mm
2
(AWG 20)
Fil dénudé 6,5 mm
