Elektrische Installation
Wichtige Hinweise
EDKMF2176X DE/EN/FR 4.2
7
H1_E_INST-2176_service_BL
2 ElektrischeInstallation
Wichtige Hinweise
Gefahr!
Unsachgemäßer Umgang mit dem CAN-Repeater und dem Grundgerät kann
schwere Personenschäden und Sachschäden verursachen.
Beachten Sie die in den Anleitungen zum Grundgerät enthaltenen
Sicherheitshinweise und Restgefahren.
Stop!
Beachten Sie für den störungsfreien Betrieb des CAN-Repeaters unbedingt die
folgenden Punkte:
ƒ Die Übertragungsrate muss in beiden CAN-Segementen gleich sein!
Bei unterschiedlichen Übertragungsraten fällt das gesamte Bus-System
aus (Zustand ”BUS-OFF”).
ƒ Verdrahten Sie sorgfältig!
Sind in einem Segment die CAN-Leitungen vertauscht, fällt das gesamte
Bus-System aus (Zustand ”BUS-OFF”).
ƒ 80 % Buslast nicht überschreiten!

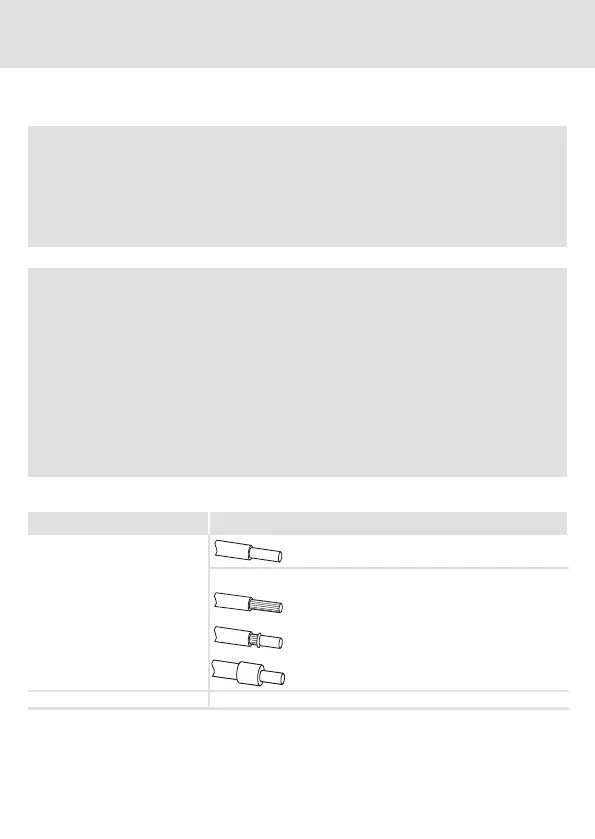

Daten der Anschlussklemmen
Elektrischer Anschluss Steckerleiste mit Schraubanschluss
Anschlussmöglichkeiten
starr: 1.5 mm
2
(AWG 16)
flexibel:
ohne Aderendhülse
1,5 mm
2
(AWG 16)
mit Aderendhülse, ohne Kunststoffhülse
1,5 mm
2
(AWG 16)
mit Aderendhülse, mit Kunststoffhülse
0,5 mm
2
(AWG 20)
Abisolierlänge 6,5 mm
