6 Installation électrique
Opérations de montage
EDKRBM001 DE/EN/FR 6.1
66
l
H1_E_INST−ERBx_E_Inst_TXT_FR
Opérations de montage

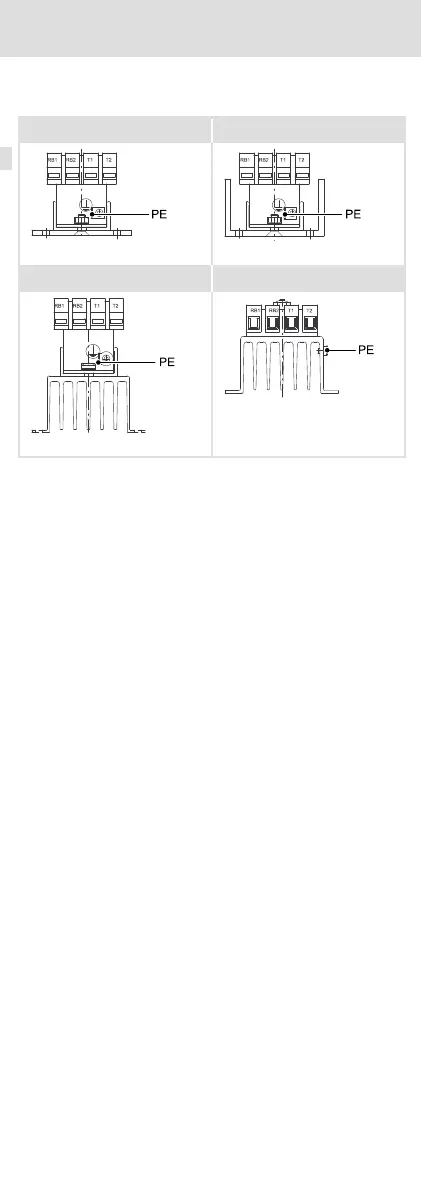

Forme de construction 1 Forme de construction 2
ERBMV006 ERBMV007
Forme de construction 3 Forme de construction 4
ERBMV008 ERBMV009
Ordre des opérations de raccordement de la résistance de
freinage
1. Couper l’appareil de base du réseau et vérifier si toutes les
bornes de puissance sont hors tension.
2. Connexion du câble de la résistance de freinage
– Pour les câbles d’une longueur jusqu’à 0.5 m, utiliser des
câbles torsadés (voir schéma de câblage, variante 1).
– Pour les câbles d’une longueur jusqu’à 5 m, utiliser des
câbles blindés (voir schéma de câblage, variante 2).
– Connecter les fils sur les raccords RB1, RB2 et PE de la
résistance de freinage. Tenir compte du couple de
serrage. Prévoir impérativement un raccordement PE
selon EN 61800−5−1.
– Connecter les fils et le blindage à l’appareil de base. Tenir
compte de la documentation de l’appareil de base.
3. Connexion du câble du contact thermique
– Utiliser un câble torsadé.
– Connecter les fils aux raccords T1 et T2 de la résistance
de freinage. Tenir compte du couple de serrage.
– Intégrer le contact thermique dans la surveillance de
l’installation de façon à ce qu’en cas de surchauffe de la
résistance de freinage, l’alimentation réseau soit coupée.
