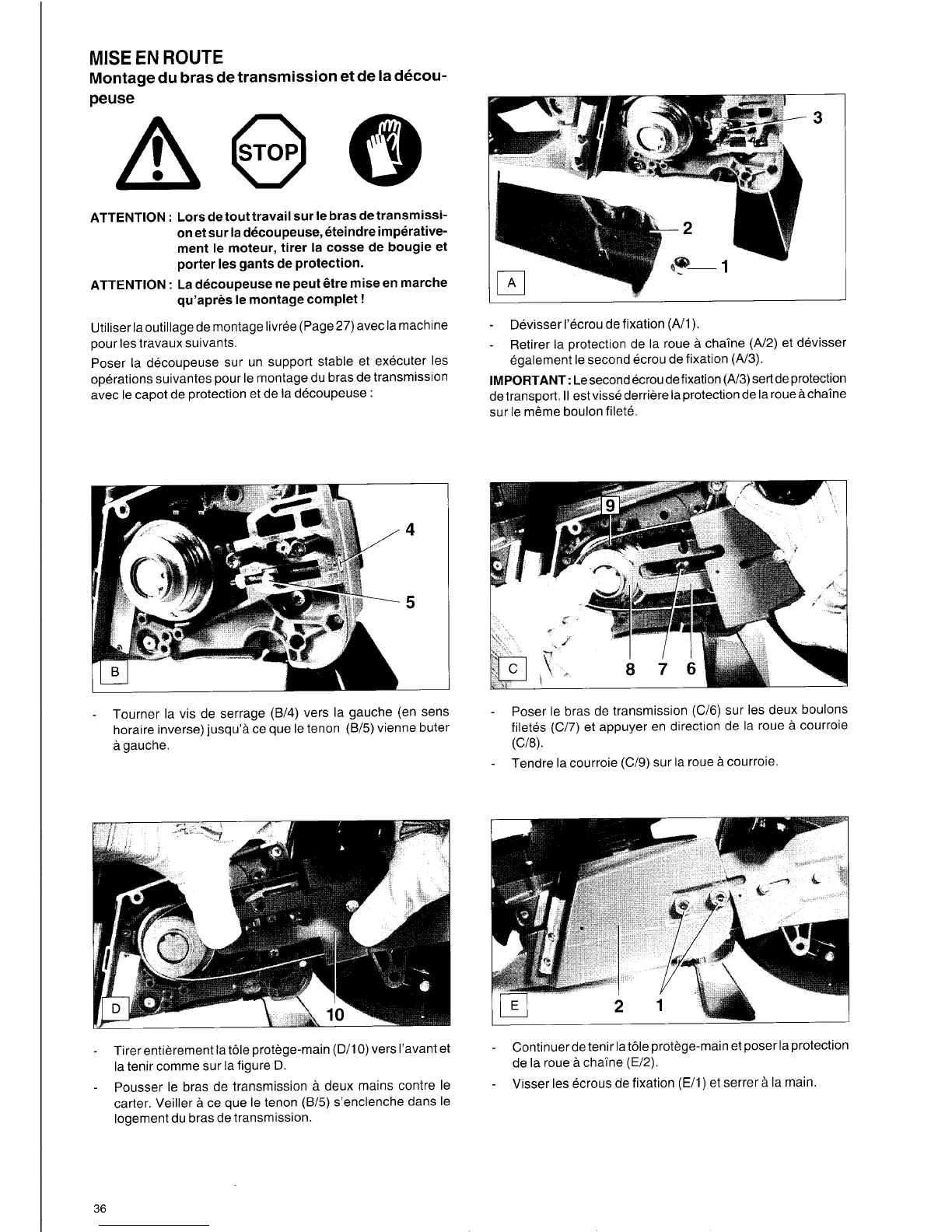

MISE
EN
ROUTE
Montage
du
bras de transmission et de la
decou-
peuse
ATTENTION
:
Lors de tout travail sur le bras de transmissi-
on et sur la decoupeuse, eteindre imperative-
ment le moteur, tirer la cosse de bougie et
porter les gants de protection.
ATTENTION
:
La decoupeuse ne peut 6tre mise en marche
qu’apres
le
montage complet
!
Utiliser laoutillage de montage livree (Page27) avec la machine
pour les travaux suivants.
Poser la decoupeuse sur un support stable et executer les
operations suivantes pour le montage du bras de transmission
avec le capot de protection et de la decoupeuse
:
-
Devisser I’ecrou de fixation (A/I)
-
Retirer la protection de la roue a chaine (A/2) et devisser
egalement le second ecrou de fixation (A/3).
IMPORTANT:
Lesecond ecrou defixation (N3) sertde protection
de transport.
II est visse derriere la protection de la roue achaine
sur le m6me boulon filete.
-
Tourner la vis de serrage
(B/4)
vers la gauche (en sens
horaire inverse) jusqu’a ce que le tenon
(B/5)
vienne buter
a
gauche.
-
Poser le bras de transmission (C/6) sur les deux boulons
filetes (C/7) et appuyer en direction de la roue a courroie
((38).
Tendre la courroie (C/9) sur la roue
a
courroie.
-
-
Tirer entierement la t61e protege-main
(D/lO)
vers I’avant et
la tenir comme sur la figure D.
Pousser le bras de transmission
a
deux mains contre le
carter. Veiller a ce que
le
tenon
(B/5)
s’enclenche dans le
logement du bras de transmission.
-
36
I
-
1
Continuerde tenir la t61e protege-main et poser la protection
de la roue
a
chaine
(E/2).
Visser les ecrous de fixation
(E/I)
et serrer
a
la main.
-
