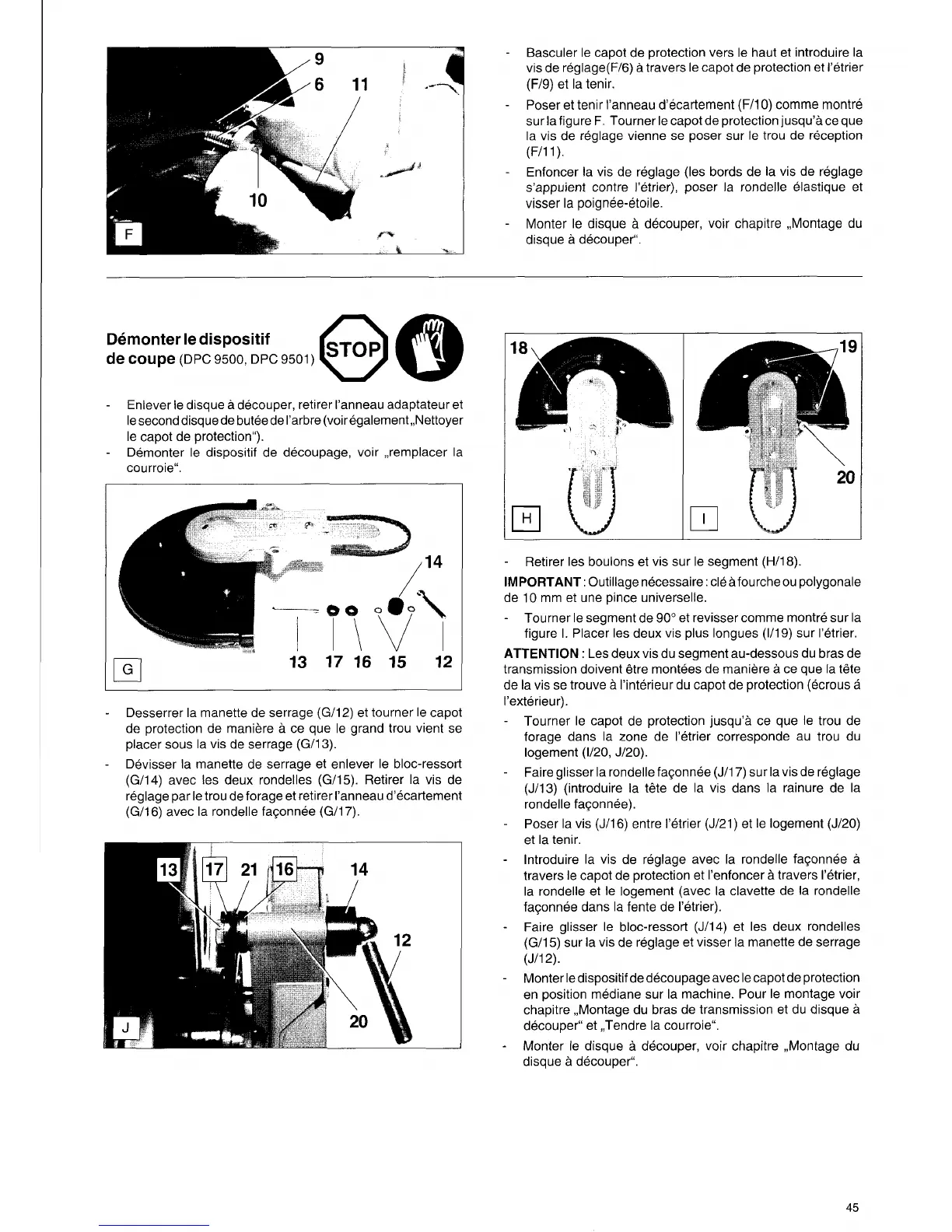

Basculer le capot de protection vers le haut et introduire la
vis de reglage(F/6) a travers le capot de protection et I'etrier
(F/9) et la tenir.
Poser et tenir I'anneau d'ecartement
(F/lO)
comme montre
sur la figure
F.
Tourner le capot de protection jusqu'ace que
la vis de reglage vienne se poser sur le trou de reception
(F/11).
Enfoncer la vis de reglage (les bords de la vis de reglage
s'appuient contre l'etrier), poser la rondelle elastique et
visser
la
poignee-etoile.
Monter le disque
a
decouper, voir chapitre ,,Montage du
disque
a
decouper".
-
-
-
Demonter le dispositif
de coupe
(DPC 9500, DPC 9501)
-
Enlever le disque a decouper, retirer I'anneau adaptateur et
le second disque de butee de I'arbre (voir egalement ,,Nettoyer
le capot de protection").
Demonter le dispositif de decoupage, voir ,,remplacer la
courroie"
-
(GI
13
17
16
15
12
-
Desserrer la manette de serrage (G/12) et tourner le capot
de protection de maniere
a
ce que le grand trou vient se
placer
sous
la vis de serrage (G/13).
Devisser la manette de serrage et enlever le bloc-ressort
(G/14) avec les deux rondelles (G/15). Retirer la vis de
reglage par le trou deforage et retirer I'anneau d'ecartement
(G/16) avec la rondelle fagonnee (G/17)
-
-
IMPORTANT
:
Outillage necessaire
:
cle afourche
ou
polygonale
de 10 mm et une pince universelle.
-
Tourner le segment de 90" et reviser comme montre sur la
figure
I.
Placer les deux vis plus longues (1/19) sur l'etrier.
ATTENTION
:
Les deux vis du segment au-dessous
du
bras de
transmission doivent etre montees de maniere
a
ce que la tete
de la vis se trouve
a
I'interieur du capot de protection (ecrous
a
I'exterieur).
Retirer les boulons et vis sur le segment (H/18).
Tourner le capot de protection jusqu'a ce que le trou de
forage dans la zone de I'etrier corresponde au trou du
logement (1/20, J/20).
Faire glisser la rondelle fagonnee (J/17) sur lavis de reglage
(J/13) (introduire la tete de la vis dans la rainure de la
rondelle fagonnee).
Poser la vis (J/16) entre I'etrier (J/21) et le logement (J/20)
et la tenir.
lntroduire la vis de reglage avec la rondelle faqonnee
a
travers le capot de protection et I'enfoncer
a
travers l'etrier,
la rondelle et le logement (avec la clavette de la rondelle
faqonnee dans
la
fente de l'etrier).
Faire glisser le bloc-ressort (J/14) et les deux rondelles
(G/15) sur la vis de reglage et visser la manette de serrage
(J/12).
Monter le dispositif de decoupageavec lecapot de protection
en position mediane sur la machine. Pour le montage voir
chapitre ,,Montage du bras de transmission et du disque
a
decouper" et ,,Tendre la courroie".
Monter le disque
a
decouper, voir chapitre ,,Montage du
disque a decouper".
