53

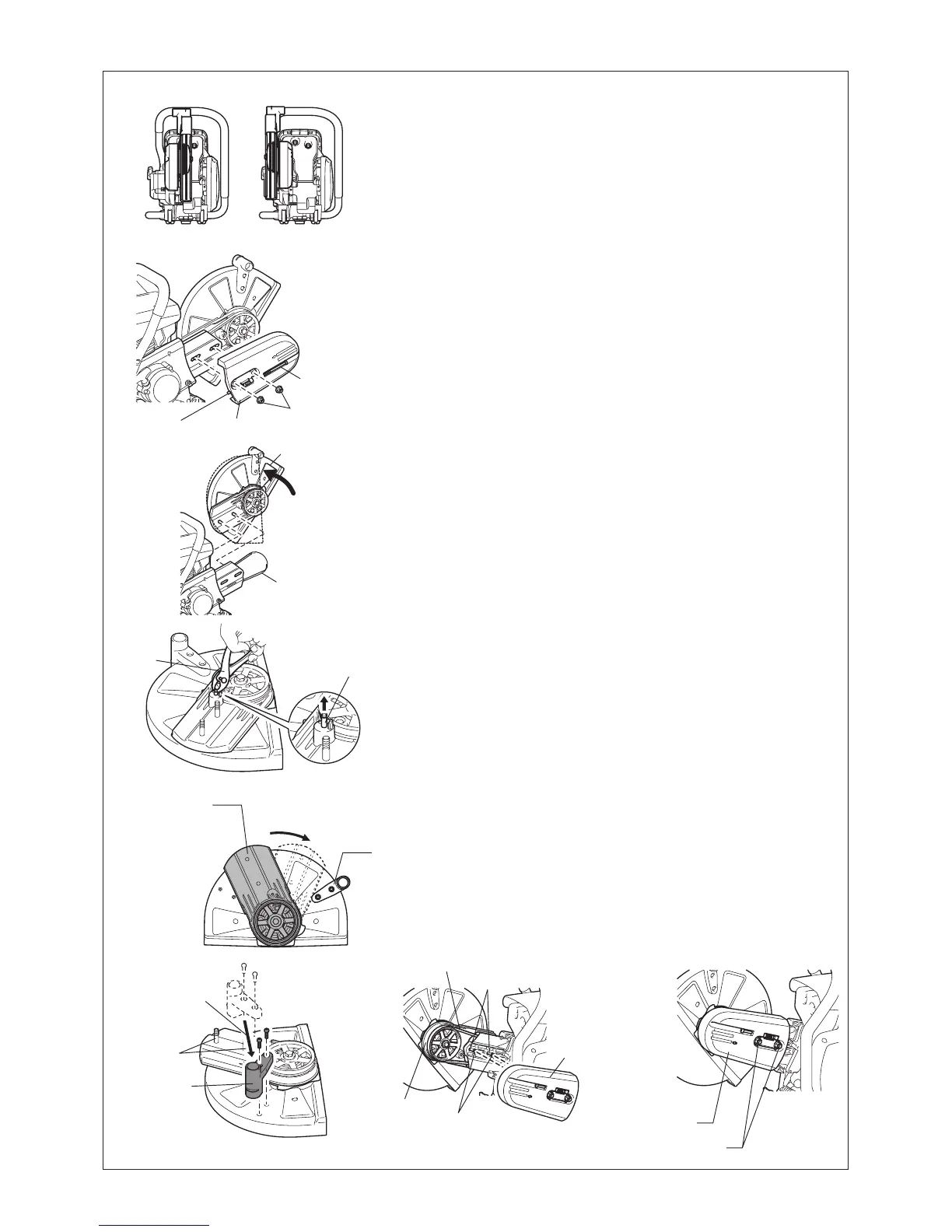

Changement de la position de la lame (centrale/
latérale)
Montage du dispositif de coupe
Le dispositif de coupe de la découpeuse thermique est monté •
au centre, comme dans la Fig. A. Vous pouvez aussi le monter
latéralement, comme dans la Fig. B.
Montage B
(1) Desserrez l’écrou de serrage, puis tournez la vis de réglage
de la tension dans le sens inverse des aiguilles d’une montre
(vers la gauche) jusqu’à ce que vous voyiez l’extrémité de la
vis. (Fig. 1)
(2) Retirez les écrous du couvercle de la courroie, puis retirez le
couvercle. (Fig. 1)
(3) Faites pivoter le capot en position asymétrique. Retirez la
courroie en V, puis le dispositif de coupe.
Replacez la poignée. (Fig. 2)
(4) Retirez l’arbre de verrouillage à l’aide d’un tournevis pour
écrous à fente ou d’une pince. (Fig. 3)
(5) Faites pivoter le bras jusqu’à ce qu’il touche la poignée, puis
replacez manuellement l’arbre de verrouillage à sa position
initiale. (Fig. 4)
Replacez la poignée. (Fig. 5)
(6) Retournez le dispositif de coupe que vous avez retiré, faites
passer les boulons dans les trous, puis réinstallez le dispositif
en position B.
Remontez ensuite la courroie en V sur la poulie. (Fig. 6)
(7) Replacez le couvercle de la courroie. (Fig. 7)
Réglez la tension de la courroie en tournant la vis de réglage
de la tension. Enn, resserrez fermement l’écrou de serrage.
Écrous hexagonaux
Capot
Courroie en V
Arbre de verrouillage
Courroie en V
Poulie
Boulons
Couvercle de la
courroie
Couvercle de la
courroie
Écrou hexagonal
Trous
Vis de réglage de la tension
Montage
Couvercle de la courroie
Extrémité de vis
A B
Fig. 1
Fig. 2
Fig. 3
Fig. 4
Fig. 5 Fig. 6 Fig. 7
Pince
Repositionner
Boulons
Poignée
Bras
Poignée
