Part Number 000017542 Rev 00 8/22 71
Sección 2 Instrucciones de instalación
TAMAÑOS Y CONEXIONES DEL SUMINISTRO DE AGUA Y DE LAS TUBERÍAS DE DESAGÜE
Ubicación
Temp. del agua
mín./máx.
Presión del agua
mín./máx.
Tamaño de tubería mín./conexión
Admisión de agua potable
3°/32 °C
(37°/90 °F)
138/552 kPa
20/80 psi
3/8" FPT
Desagüe de agua potable --- --- 1/2" MPT
Admisión de agua del condensador
3°/32 °C
(37°/90 °F)
138/1034 kPa
(20/150 psi)
3/8" FPT
Solo RFF2500 = 1/2" FPT
Desagüe de agua del condensador --- --- 1/2" MPT
Desagüe del recipiente --- --- 3/4" FPT
Desagüe del recipiente de gran
capacidad
--- --- 1" FPT
UNIDADES BAJO EL MOSTRADOR
TRACE EL
TRAYECTO DE
LAS TUBERÍAS DE
DRENAJE HACIA
UN DESAGÜE
ABIERTO
SE REQUIERE UNA VÁLVULA DE
CORTE. TUBERÍA DE ADMISIÓN
DE AGUA DE PRODUCCIÓN DE
HIELO DE UN DIÁM. INTERIOR DE
3/8" (0,95 CM) COMO MÍNIMO
TUBO DE
VENTILACIÓN
DE 46 CM
(18") DE
LONGITUD
TUBERÍA DE ADMISIÓN DE
AGUA DE PRODUCCIÓN
DE HIELO DE UN DIÁM.
INTERIOR DE 3/8"
(0,95 CM) COMO MÍNIMO
TUBO DE
VENTILACIÓN DE
46 CM (18") DE
LONGITUD
SE REQUIEREN DESAGÜES
SEPARADOS PARA LA MÁQUINA DE
HACER HIELO Y EL RECIPIENTE
TRACE EL TRAYECTO DE LAS
TUBERÍAS DE DRENAJE HACIA UN
DESAGÜE ABIERTO
UNIDADES MODULARES

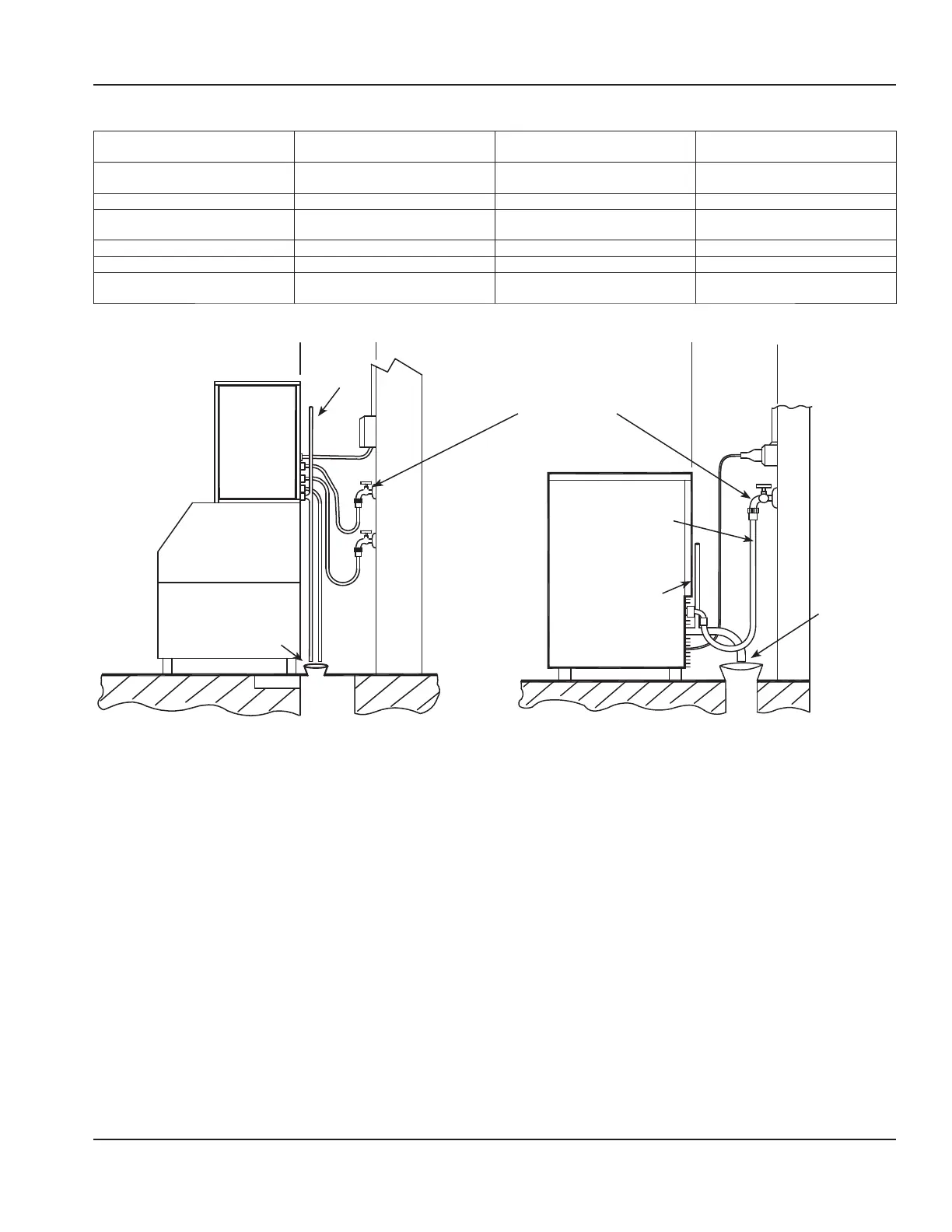

Instalación típica del desagüe del suministro de agua
