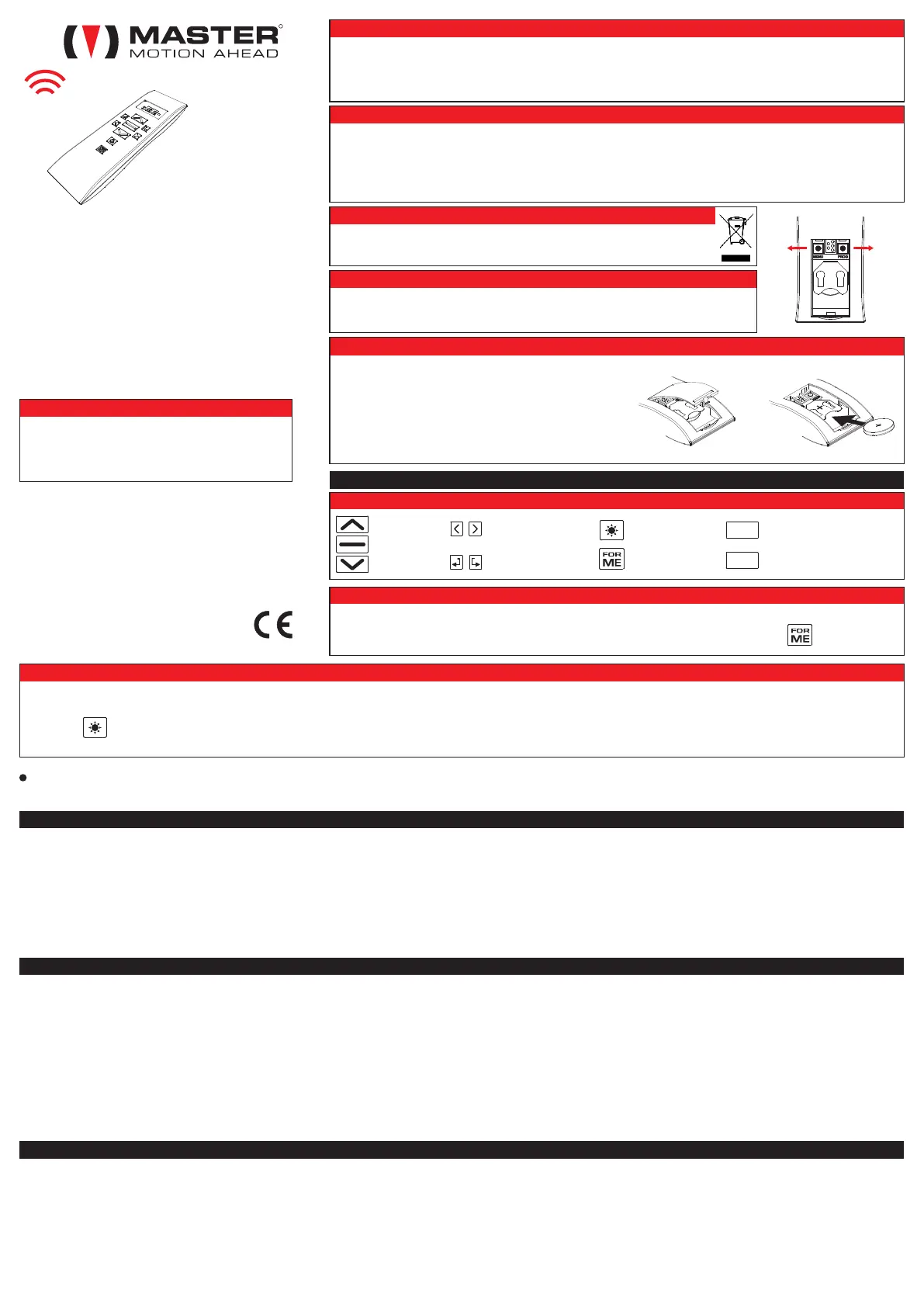

Master Arco User Manual

Distinguido cliente: Gracias por comprar un producto
MASTER S.p.A. Esta guía rápida contiene información
sobre los modos de uso del producto. Lea cuidadosamente
las instrucciones y guárdelas para consultas futuras.
El transmisor ARCO ha sido especialmente diseñado para
controlar toldos, cortinas de interiores, persianas
enrollables, persianas venecianas o productos similares.
Cualquier uso distinto al previsto por MASTER está
prohibido y conlleva, al igual que la inobservancia de las
instrucciones contenidas en este guía, la anulación de las
responsabilidades y la garantía de MASTER. El agua, la
humedad, las fuentes de calor y las caídas accidentales
pueden dañar el dispositivo. No utilice productos abrasivos
ni disolventes para limpiar el producto.
Se recomienda no utilizar sistemas de radio en ambientes con interferencias fuertes (por ejemplo, cerca de cuarteles de policía,
aeropuertos, bancos y hospitales). Es aconsejable realizar una inspección técnica antes de instalar cualquier sistema de radio para
identificar posibles fuentes de interferencias. Los sistemas de radio pueden emplearse en lugares donde las interferencias o los
problemas de funcionamiento del transmisor o receptor no presenten un factor de riesgo, o bien si dicho factor puede ser eliminado
mediante sistemas de seguridad adecuados. La presencia de radiodispositivos a la misma frecuencia de transmisión (433,42 MHz)
puede interferir con el receptor de radio, reduciendo la capacidad del sistema y limitando el funcionamiento del equipo.
R
www.mastermotion.eu
433,42 MHz
Manual de uso para:
ARCO
ARCO 2
ARCO 5
ARCO 10
ARCO 20
rev03_22.06.17
ARCO5 - ARCO10 - ARCO20
Contenido del paquete
- 1 transmisor
- 1 batería de litio CR2032
- 1 soporte
- 2 tornillos de expansión
- 1 manual (este)
Características técnicas
- Alimentación: n.º 1 batería de litio CR2032
- Temperatura de funcionamiento: 0° C / +55°C
- Radiofrecuencia: 433,42 MHz
- Banda de funcionamiento: 433,050 – 434,790 MHz
- Potencia máxima transmitida, e.r.p. : <10 mW
- Canales de radio ARCO: 1
- Canales de radio ARCO2: 2 + secuenciador
- Canales de radio ARCO5: 5 + secuenciador
- Canales de radio ARCO10: 10 + secuenciador
- Canales de radio ARCO20: 20 + 4 grupos programables
Notas sobre los sistemas de radio
Al final de la vida útil del producto, elimine el mismo en conformidad con los reglamentos
locales. Este producto podría contener sustancias contaminantes para el medio ambiente
y peligrosas para la salud, así que está prohibido eliminarlo como residuo doméstico.
Instalación/Sustitución de la batería
El transmisor se alimenta con una batería CR2032. Para
instalar la batería, saque la tapa ubicada en la parte
posterior del transmisor, introduzca la batería respetando la
polaridad indicada y cierre la tapa. El uso de baterías
distintas a las previstas puede generar riesgos de
explosión. Las baterías agotadas deben eliminarse en
contenedores adecuados. Se recomienda sustituir la
batería cada 2 años.
Fijación del soporte de pared
A) Fije el soporte en la pared utilizando los tornillos de expansión provistos (distancia entre agujeros: 36 mm).
B) Cubra las cabezas de los tornillos con los tapones provistos.
C) Cuelgue el transmisor del soporte.
Eliminación
1. FUNCIONES ASOCIADAS A LOS BOTONES DEL TRANSMISOR
Funciones básicas
subida
parada
bajada
canal -/+
anterior/siguiente
On/Off SOL
FOR ME
orientar hacia la derecha
orientar hacia la izquierda
Para memorizar:
Para recuperar:
acceso al menú
del receptor
introducción-cancelación
de transmisores
MENU
PROG
Posición favorita
Función Sol / Bajada Automática
2. ACTIVACIÓN/DESACTIVACIÓN DE LOS CANALES DE LOS GRUPOS
NOTAS: En ARCO 2, la función “Sol/Bajada Automática” se activa para ambos canales: si se activa para el canal 1, también se activa automáticamente para el canal 2 y viceversa.
Es posible que algunos receptores no asocien ninguna operación a ciertos botones, o bien que asocien operaciones distintas a las descritas. Consulte el manual de instrucciones de
su receptor.
3. RETRASO ASOCIADO AL SECUENCIADOR Y A LOS GRUPOS
Los transmisores ARCO 2, ARCO 5 y ARCO 10 están provistos de un canal virtual llamado Secuenciador, que envía en sucesión el mando seleccionado a todos los canales de
radio. Para seleccionar el Secuenciador, recorra la lista de canales hasta que aparezca el símbolo SE. El transmisor ARCO 20 está provisto de 4 canales virtuales (llamados Grupos
e indicados con G1, G2, G3, G4) que envían en sucesión el mando seleccionado a todos los canales de radio activos que pertenecen al grupo. Para seleccionar un grupo, recorra la
lista de los canales hasta que aparezcan los símbolos G1, G2, G3 y G4. Es posible configurar el intervalo temporal (de 1 a 10 s) que debe transcurrir entre la transmisión de un canal y
la del canal siguiente. La fábrica configura el retraso en 1 segundo. El uso de intervalos temporales altos puede afectar negativamente la duración de la batería.
Para modificar la configuración:
4. CONFIGURACIÓN DE LOS CANALES PERTENECIENTES A UN GRUPO (solo ARCO20)
El transmisor ARCO 20 está provisto de 4 canales virtuales (Grupos, indicados con G1, G2, G3, G4) que envían en sucesión el mando seleccionado a todos los canales de radio activos que
pertenecen al grupo. Es posible asociar hasta 20 canales a cada grupo.
Para configurar los diferentes grupos, siga este procedimiento:
En los transmisores ARCO 5, ARCO 10 y ARCO 20 es posible desactivar los canales no utilizados; así se facilita el uso del transmisor, ya que, al recorrer la lista de canales, solo se
ven los que realmente se utilizan. Con el mismo procedimiento, también es posible reactivar los canales que hagan falta.
El procedimiento es el siguiente:
Con el botón «On/Off SOL» es posible activar / desactivar, en los receptores que lo prevén, la función SOL o la función BAJADA AUTOMÁTICA. Para modificar la configuración:
C) Con LED AMARILLO ENCENDIDO: función sol/bajada automática activa.
B) Presione hasta que cambie el estado del LED AMARILLO (unos 2 segundos).
A) Seleccione el canal asociado al receptor (Secuenciador y Grupos excluidos).
Todos los productos y especificaciones técnicas citados en este
documento están sujetos a cambios sin aviso previo. Salvo en caso
de concesiones y situaciones específicas previamente acordadas
con el fabricante, el dispositivo debe utilizarse exclusivamente con
receptores del mismo fabricante. El fabricante no se hará
responsable por ningún daño que derive de usos inadecuados,
incorrectos o irrazonables.
Presione PARADA y luego FOR ME, manteniendo los botones presionados
hasta recibir la indicación del motor (unos 5 segundos).
MENU PROG
A) Presione PARADA y MENÚ manteniendo los botones presionados por unos 3 segundos, hasta que en la pantalla aparezca ch.
B) Presione PARADA. En la pantalla aparecerá 01.
C) Con LED AMARILLO ENCENDIDO: canal/grupo activo / Con LED ROJO ENCENDIDO: canal/grupo inactivo.
D) Presione PARADA para modificar la configuración.
E) Si es necesario, seleccione otro canal/grupo con ANTERIOR y SIGUIENTE y regrese al punto C.
F) Para salir, presione 2 veces MENÚ o espere unos 15 segundos (la pantalla se apaga).
A) Presione PARADA y MENÚ manteniendo los botones presionados por unos 3 segundos, hasta que en la pantalla aparezca ch.
B) Presione SIGUIENTE. En la pantalla aparecerá Sd.
C) Presione PARADA. En la pantalla aparecerá el valor actualmente configurado (de 1 a 10 s).
D) Utilice ANTERIOR y SIGUIENTE para configurar el valor deseado.
E) Presione PARADA para guardar la configuración.
F) Para salir, presione 1 vez MENÚ o espere unos 15 segundos (la pantalla se apaga).
A) Presione PARADA y MENÚ manteniendo los botones presionados por unos 3 segundos, hasta que en la pantalla aparezca ch.
B) Presione 2 veces SIGUIENTE. En la pantalla aparecerá G1. Para seleccionar otro grupo, presione SIGUIENTE.
C) Presione PARADA. En la pantalla aparecerá el número del canal 01.
D) Con LED AMARILLO ENCENDIDO: canal perteneciente al grupo / Con LED ROJO ENCENDIDO: canal no perteneciente al grupo.
E) Presione PARADA para modificar la configuración.
E) Si es necesario, seleccione otro canal con ANTERIOR y SIGUIENTE y regrese al punto E.
G) Para salir, presione 2 veces MENÚ o espere unos 15 segundos (la pantalla se apaga).
