La planche posée devant fait la
jonction entre les deux règles d’arrêt.
Si on recule le capot d’arrêt alors que
l’outil de fraisage fonctionne, la
planche posée devant est largement
fraisée. Elle sert à travailler de petites
pièces.
Pour être travaillées, les lattes d’une longueur inférieure à 200 mm doivent
être serrées dans un dispositif d’amenée.
13.2 Montage de l’outil de fraisage
Pour monter ou démonter l’outil de
fraisage, il est utile d’enlever la butée
de fraisage de la table machine.
Fixer l’outil de fraisage avec les
anneaux de mandrin de fraisage. Un
positionnement approximatif en
hauteur est fait en enfilant selon les
cas quelques anneaux de mandrin de
fraisage.
Après avoir placé l’outil de fraisage
(attention au sens de rotation), la
broche porte-fraise doit être garnie
des anneaux de mandrin de fraisage
restants jusqu’à l’embase filetée.
Serrer ensuite l’écrou de mandrin de
fraisage.

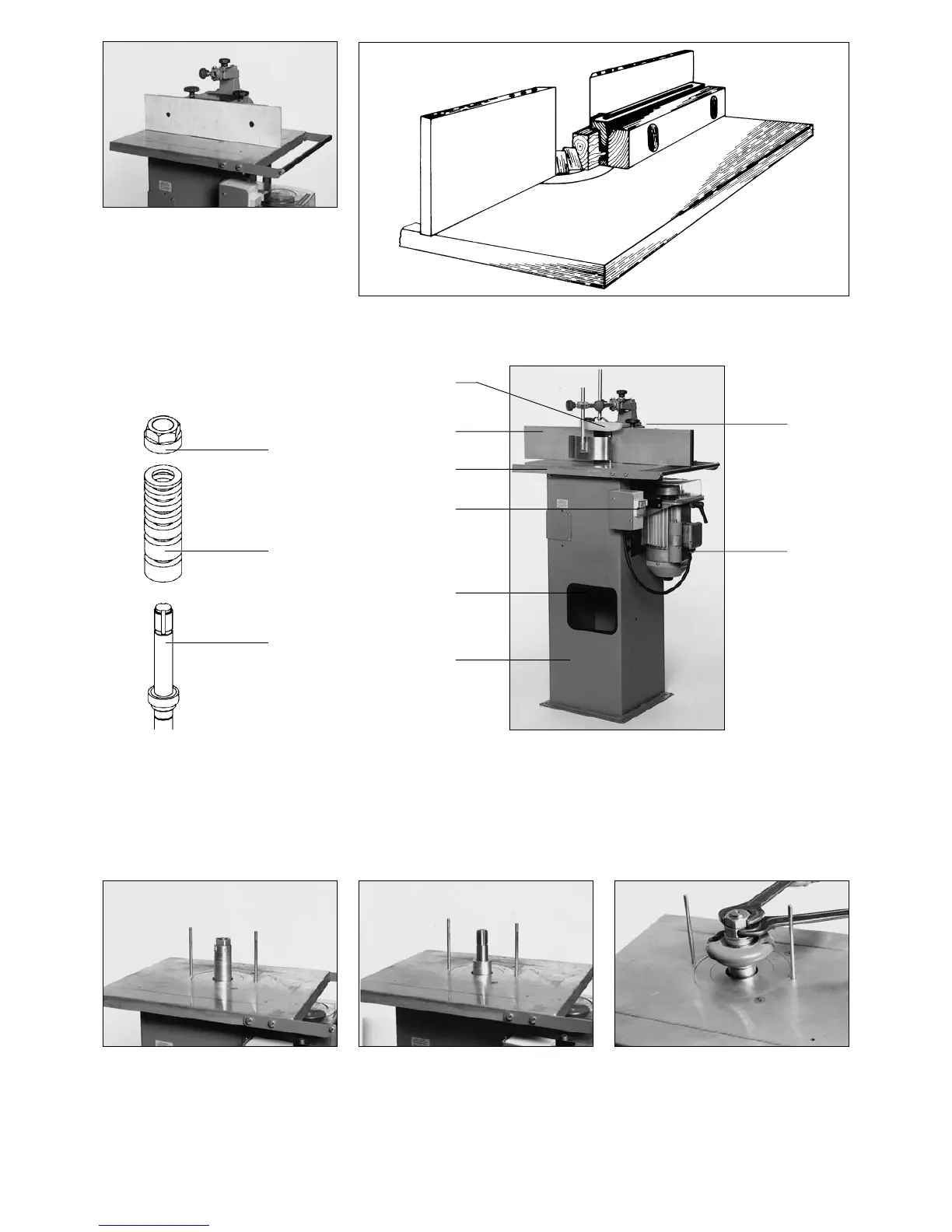

13 Eléments de réglage
13.1 Définition des termes
1
2
3
1 Broche porte-fraise
2 Anneaux de mandrin de fraisage
3 Ecrou de mandrin de fraisage
4 Support machine
5 Roue à main de réglage en hauteur de
l’outil de fraisage
6 Interrupteur
7 Table machine
8 Règles d’arrêt
9 Dispositif presseur
10 Butée de fraisage
11 Blocage de la broche porte-fraise
9
8
7
6
5
4
10
11
