Skjermbrettet bygger bro over den
frie plassen mellom de to
anleggslinjalene. Når man skyver
tilbake anleggsdekslet mens
freseverktøyet er i gang, freses det
rommelig gjennom skjermplaten. Den
brukes når det skal arbeides med
små arbeidsstykker.
Lister med en lengde på under 200 mm skal spennes fast i en mateskuffe før
man bearbeider dem.
13.2 Montering av freseverktøy
Freseverktøyet spennes fast ved hjelp
av fresespindelringen. Det foretas en
grov høydeplassering ved at man
skyver på et passende antall frese-
spindelringer.
Når man har stukket på freseverktøyet
(vær oppmerksom på rotasjonsret-
ningen), skal fresespindelen være fylt
med den gjenværende fresespindel-
ringen helt til starten av gjengene.
Skru deretter fresespindelmutteren
på.
Når freseverktøyet skal monteres eller
demonteres, er det praktisk å
demontere freseanlegget fra
maskinbordet.
1
2
3
9
8
7
6
5
4
10
11

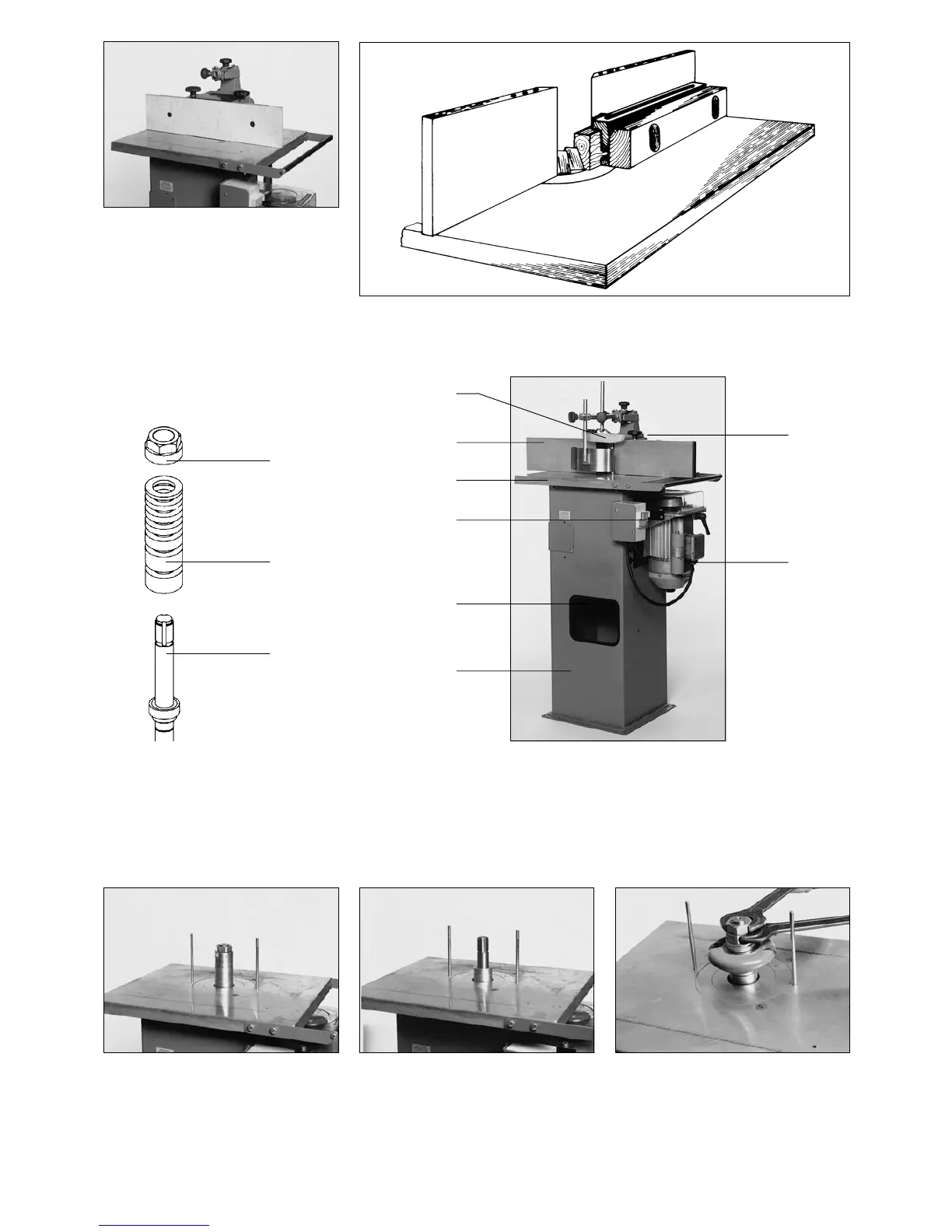

13 Betjeningselementer
13.1 Definisjoner av uttrykk
1 Fesespindel
2 Fresespindelringer
3 Fresespindelmutter
4 Maskinstativ
5 Håndhjul for høydejustering av freseverktøyet
6 Bryter
7 Maskinbord
8 Anleggslinjaler
9 Mottrykksanordning
10 Freseanlegg
11 Fastspenning av fresespindel
