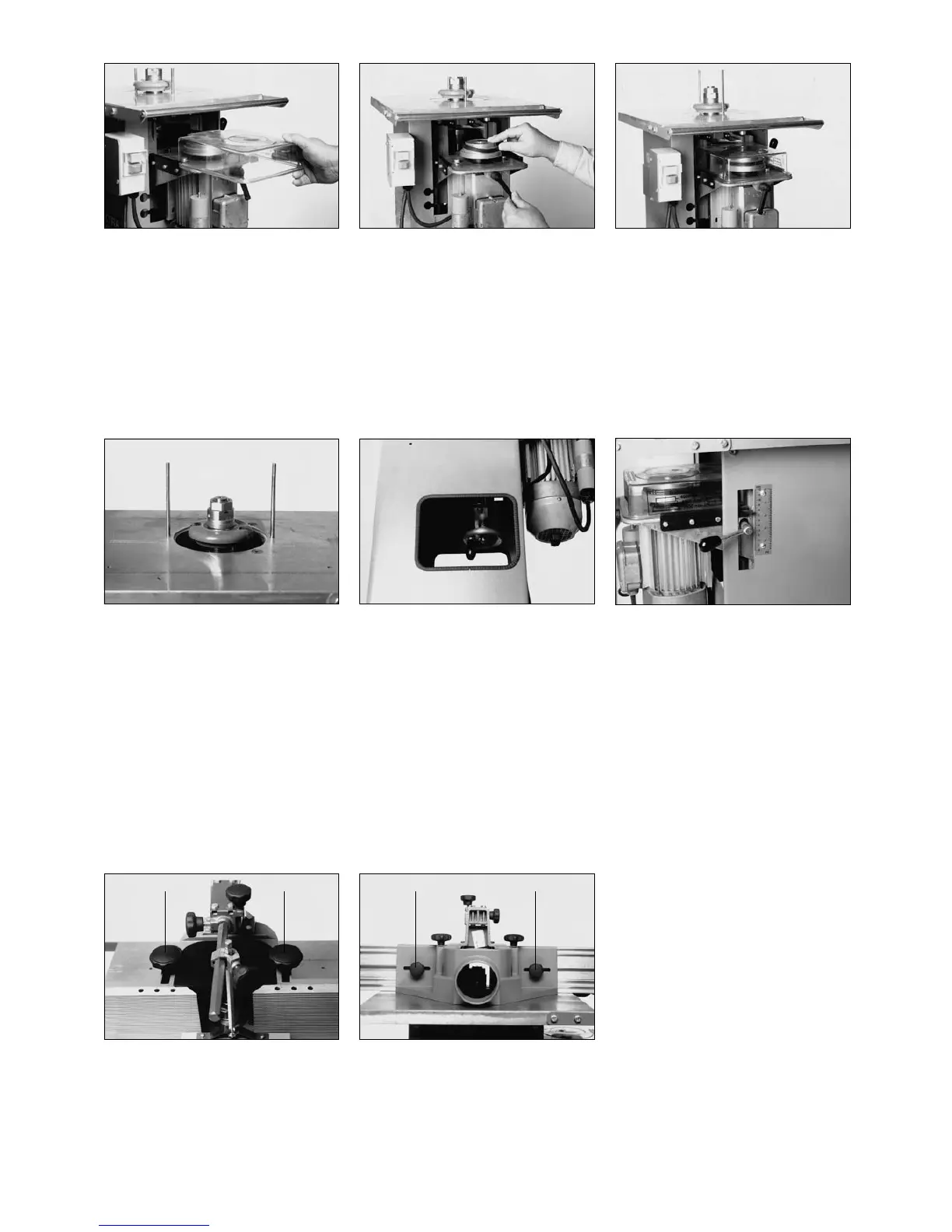

13.3 Innstilling/endring av spindelens turtall
Stram drivremmen igjen og skyv
beskyttelsesdekslet på igjen.
Drivremmen skal ikke strammes for
mye. Det skal være mulig å trykke den
inn ca. 1 cm.
Trekk av beskyttelsesdekslet for å
legge om drivremmen.
Løs klemmhåndtaket og legg remmen
på den ønskede trinnskiven. Det står
3 spindelturtall til rådighet.
- overste trinnskive = 4000 o/min
- midterste trinnskive = 6000 o/min
- nederste trinnskive = 7500 o/min
BB
AA
13.5 Justering av anlleggsdeksel/anleggslinjaler
OBS!
Anleggsdekslet og anleggslinjalene
skal kun justeres/innstilles når
verktøyet står stille.
Når man løser de to stjernehånd-
takene (B), kan anleggslinjalene
forskyves.
Når man løser de to stjernehånd-
takene (A), kan anleggsdekslet skyves
fram eller tilbake.
13.4 Høydejustering av freseverktøyet
Hvis freseverktøyet bare delvis skal
brukes (under bordplatens nivå), må
man fjerne bordringene før man
monterer freseverktøyet.
Høydejusteringen av freseverktøyet
skjer ved at man dreier på det
håndhjulet som er installert inne i
maskinhuset. dreies mot
høyre = høyere
dreies mot venstre = lavere
Når man har innstilt/justert fresespin-
delen, må denne spennes fast ved at
man trykker ned betjeningshånd-
taket.
OBS!
Alle justeringsarbeider skal utføres mens maskinen er stanset.
