Page #7 background imageLoading...
Page #7 background image
7
MSZ-BT20VG-
E1
,
ER1
MSZ-BT25VG-
E1
,
ER1
MSZ-BT35VG-
E1
,
ER1
MSZ-BT50VG-
E1
,
ER1

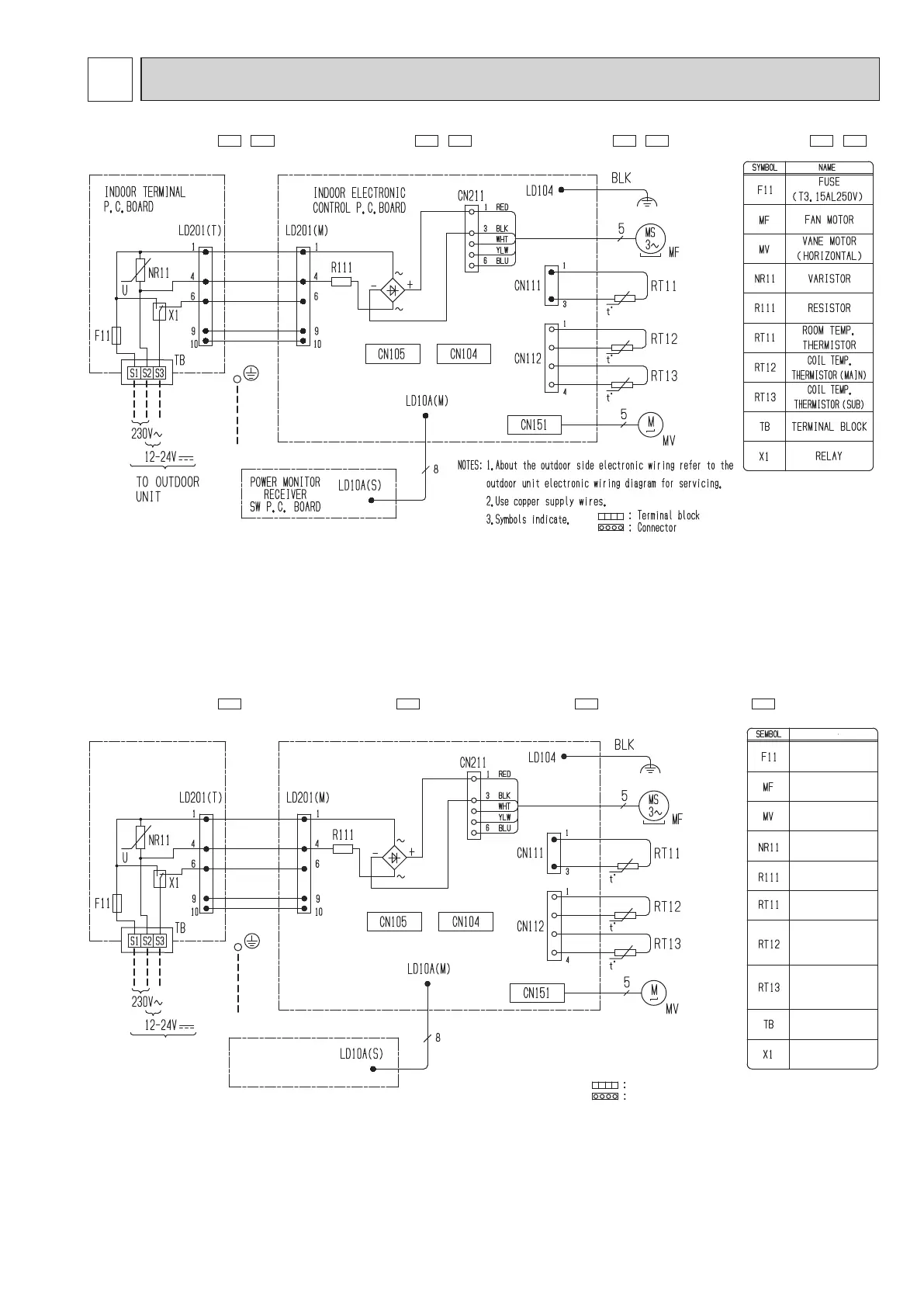

WIRING DIAGRAM
6
MSZ-BT20VG-
ET1
MSZ-BT25VG-
ET1
MSZ-BT35VG-
ET1
MSZ-BT50VG-
ET1
UZAKTAN KUMANDA
ALICI DEVRE KARTI
İÇ ÜNİTE TERMİNAL
KARTI
DIŞ ÜNİTEYE
VARİSTÖR
TERMİNAL BLOĞU
RESİSTÖR
İÇ ÜNİTE ELEKTRONİK
KONTROL KARTI
Konektör
Terminal bloğu
NOTLAR:
1. Dış ünite elektronik kablolaması için dış ünite
elektronik kablo devre şemasını referans alınız.
2. Sadece bakır besleme
kablosu kullanın
3. Sembolleri gösterir
ODA SICAKLIK
TERMİSTÖRÜ
BORU SICAKLIK
TERMİSTÖRÜ
(ANA)
BORU SICAKLIK
TERMİSTÖRÜ
(YARDIMCI)
SİGORTA
(T3.15AL250V)
FAN MOTORU
KANAT MOTORU
(YATAY)
RÖLE
PARÇA ADI
OBH849C
