3 Possibilità d'impiego
L'amplificatore stereo SA-130DMP è previsto
per impieghi universali, p. es. in bar, locali per
manifestazioni, uffici. Permette il collegamento
di un microfono e di due sorgenti audio con se-
gnali Line (p. es. mixer, lettore CD/ MP3). Inoltre
sono integrati un lettore MP3 con porta USB e
uno slot per schede di memoria, un ricevitore
Bluetooth e una radio FM.
4 Collocamento
L'amplificatore è previsto per l'inserimento in
un rack (482 mm / 19”), ma può essere siste-
mato anche su un tavolo. In ogni caso, l'aria
deve poter uscire liberamente attraverso le
fessure di aerazione per garantire un raffred-
damento sufficiente.
4.1 Montaggio in un rack
Nel rack, l'amplificatore richiede 1 U (1 unità
d'altezza = 44,45 mm). Per un fissaggio sicuro,
il pannello frontale non è sufficiente. In più, per
sorreggere l’apparecchio servono delle guide
laterali oppure una piastra di fondo.
L'aria riscaldata, emessa dall'amplificatore,
deve poter uscire dal rack. Altrimenti si mani-
festa un accumulo di calore che può danneg-
giare non solo l'amplificatore ma anche altri
apparecchi nel rack. Se lo scarico del calore
non è sufficiente occorre utilizzare un venti-
latore nel rack.
5 Collegamento
Prima di effettuare /staccare dei collegamenti,
occorre spegnere tutti gli apparecchi coinvolti.
1)
Per il collegamento di un microfono, usare
la presa MIC (2): collegare il microfono per
mezzo di un jack 6,3 mm oppure di un con-
nettore XLR.
2)
Per il collegamento di sorgenti audio stereo
con livello Line (p. es. lettori CD / MP3,
tape-deck, radio, mixer, PC) sono disponibili
due ingressi:
– la presa jack 3,5 mm AUX (3);
collegando la presa, la combinazione
“Lettore MP3 / Radio FM / Ricevitore Blue-
tooth” (4) viene messa in muto.
– le prese RCA LINE IN (10);
L (bianco) = sinistro, R (rosso) = destro
3) Tramite i contatti stereo PRE OUT e AMP IN
(11) è possibile inserire un apparecchio per
l'elaborazione del suono (p. es. equaliz-
zatore, unità per effetti): A valle del rego-
2 Avvertenze per l'uso sicuro
L’apparecchio è conforme a tutte le direttive
rilevanti dell’UE e pertanto porta la sigla .
AVVERTIMENTO
L’apparecchio è alimentato
con pericolosa tensione di
rete. Non intervenire mai
personalmente al suo in-
terno e non inserire niente
nelle fessure di aerazione!
Esiste il pericolo di una sca-
rica elettrica.
•
L’apparecchio è previsto solo per l’uso all’in-
terno di locali. Proteggerlo dall'acqua goc-
ciolante e dagli spruzzi d'acqua nonché da
alta umidità dell'aria. La temperatura d’eser-
cizio ammessa è 0 – 40 °C.
•
Non depositare sull'apparecchio dei conteni-
tori riempiti di liquidi, p. es. bicchieri.
•
Dev’essere garantita la libera circolazione
dell’aria per dissipare il calore che viene pro-
dotto all’interno dell'apparecchio. Perciò non
coprire le fessure d’aerazione.
•
Staccare subito la spina rete se:
1.
l’apparecchio o il cavo rete presentano
dei danni visibili;
2.
dopo una caduta o dopo eventi simili sus-
siste il sospetto di un difetto;
3.
l’apparecchio non funziona corretta-
mente.
Per la riparazione rivolgersi sempre ad un’of-
ficina competente.
•
Staccare il cavo rete afferrando la spina,
senza tirare il cavo.
•
Per la pulizia usare solo un panno morbido,
asciutto; non impiegare mai acqua o prodotti
chimici.
•
Nel caso d’uso improprio, di collegamenti
sbagliati, d’impiego scorretto o di ripara-
zione non a regola d’arte dell'apparecchio,
non si assume nessuna responsabilità per
eventuali danni consequenziali a persone
o a cose e non si assume nessuna garanzia
per l'apparecchio.
Se si desidera eliminare l'apparecchio
definitivamente, consegnarlo per lo
smaltimento ad un'istituzione locale
per il riciclaggio.
Amplificatore mixer stereo
Queste istruzioni sono rivolte all'utente senza
conoscenze tecniche specifiche. Vi preghiamo
di leggerle attentamente prima della messa in
funzione e di conservarle per un uso futuro.

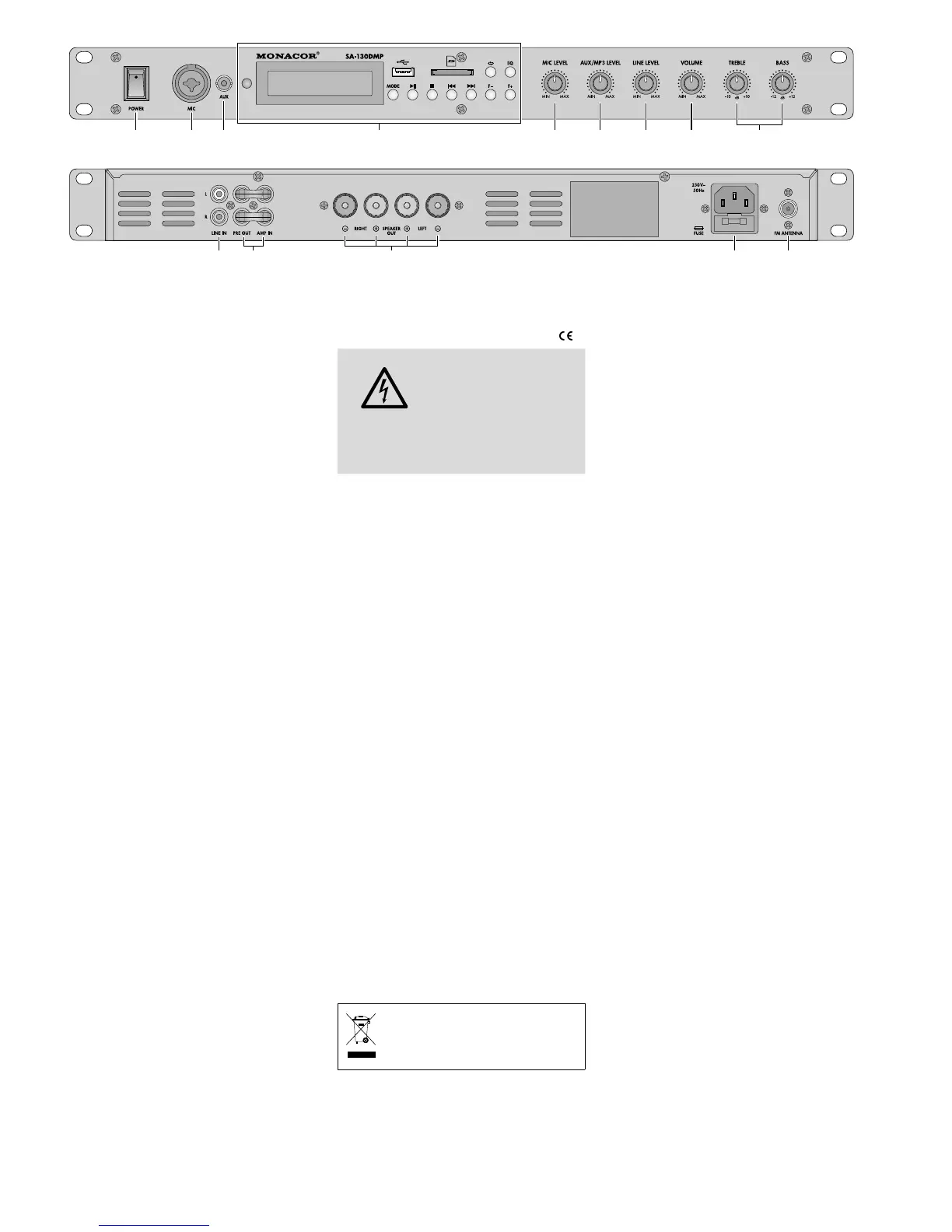

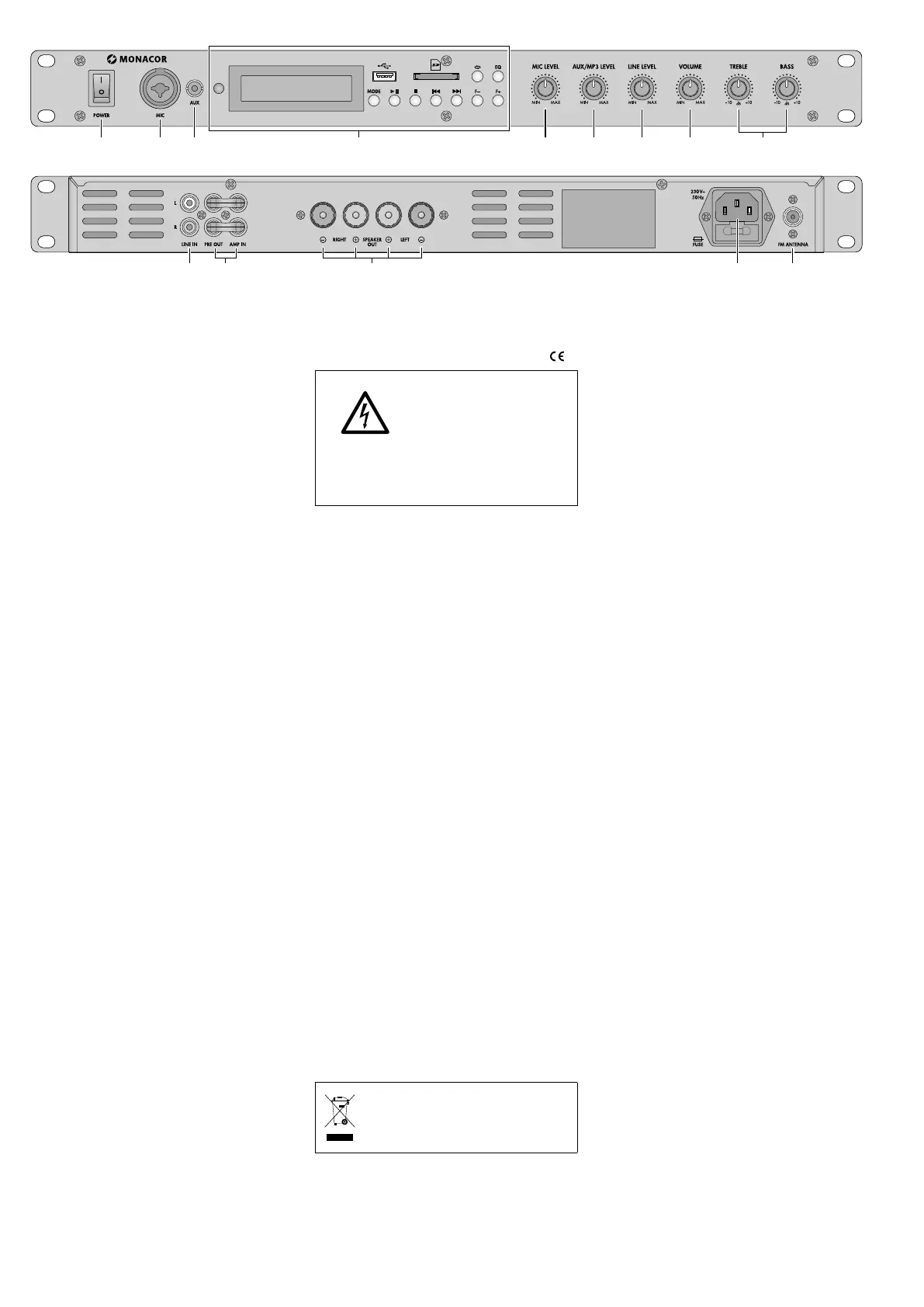

1 Panoramica
1 Interruttore on /off
2
Ingresso mono per il collegamento di un
microfono tramite un connettore XLR
oppure un jack 6,3 mm
3 Ingresso stereo (presa jack 3,5 mm) per il
collegamento di una sorgente audio con
segnale Line, p. es. lettore CD / MP3
N. B.: Collegando questa presa, la combinazione
“Lettore MP3 / Radio FM/Ricevitore Bluetooth”
(4) viene messa in muto.
4
Combinazione “Lettore MP3 / Radio FM /
Ricevitore Bluetooth”:
☞
Capitolo 6.1
5 Regolatore volume per l'ingresso MIC (2)
6 Regolatore volume per l'ingresso AUX (3)
oppure, se l'ingresso è libero, per la combi-
nazione “Lettore MP3 / Radio FM / Ricevitore
Bluetooth” (4)
7
Regolatore volume per l'ingresso LINE IN
(10)
8 Regolatore volume globale
9
Regolatore toni TREBLE (alti) e BASS (bassi)
10
Ingresso stereo (prese RCA, sinistra L /
destra R) per il collegamento di una sor-
gente audio con livello Line, p. es. lettore
CD / MP3, mixer, tape-deck
11
Uscita stereo PRE OUT e ingresso stereo
AMP IN (prese RCA, sinistra L /destra R) per
l'inserimento di un apparecchio per elabo-
rare i toni
☞
Capitolo 5, punto 3
N. B.: Se PRE OUT e AMP IN non sono usati per il
collegamento di un apparecchio, devono essere
collegati come si vede in fig. 2, per mezzo di
due ponticelli. Altrimenti, il flusso del segnale
risulta interrotto.
12
Contatti per altoparlanti (morsetti a vite
con prese banana di 4 mm)
13 Presa per il collegamento con una presa di
rete (230 V/ 50 Hz) per mezzo del cavo in
dotazione
Sotto la presa si trova il portafusibile;
sostituire un fusibile difettoso solo con uno
dello stesso tipo!
14 Contatto per un'antenna FM
