mezclador, lector CD/MP3) y también contiene
un lector MP3 con puerto USB y ranura para
tarjetas de memoria, un receptor Bluetooth y
una radio FM.
4 Colocación del Amplificador
El amplificador está diseñado para instalarse
en un rack (482 mm /19”), pero también puede
colocarse en una mesa. Para que el amplifi-
cador se refrigere lo suficiente, el aire ha de
poder circular libremente a través de las rejillas
de ventilación.
4.1 Instalación en un rack
Para la instalación en el rack, el amplificador
necesita 1 U (1 unidad de rack = 44,45 mm).
La tapa frontal por sí sola no es suficiente para
fijarlo con seguridad; utilice también raíles la-
terales o una placa inferior para asegurar el
aparato.
El aire caliente expulsado por el amplifica-
dor debe disiparse del rack; de lo contrario, se
podría acumular el calor en el rack y dañar no
sólo el amplificador sino también los demás
aparatos del rack. Si la disipación del calor no
es suficiente, instale un aparato de ventilación
en el rack.
5 Conexión
Antes de la conexión /desconexión, apague
todos los aparatos.
1)
Para conectar un micrófono, utiliza la toma
MIC (2): conecte el micrófono mediante un
conector jack 6,3 mm o XLR.
2)
Hay dos entradas disponibles para conectar
fuentes de audio estéreo con nivel de
señal de línea
(p. ej. lector CD / MP3, ple-
tina, radio, mezclador, PC):
– Jack 3,5 mm AUX (3);
Cuando se conecte esta toma, se silen-
ciará la combinación “lector MP3 / radio
FM /receptor Bluetooth”.
– Tomas RCA LINE IN (10);
L (blanco) = izquierda, R (rojo) = derecha
3) Las conexiones estéreo PRE OUT y AMP IN
(11) se pueden utilizar para insertar un apa-
rato de procesamiento de audio (p. ej.
ecualizador, aparato de efectos): La señal,
después del control VOLUMEN (8), se direc-
cionará hacia el aparato de procesamiento
de audio a través de la salida PRE OUT y
volverá al amplificador de potencia del
SA-130DMP a través de la entrada AMP IN.
a)
Extraiga los dos jumpers (uno para el
canal izquierdo y otro para el derecho)
2 Notas de Seguridad
El aparato cumple con todas las directivas
relevantes de la UE y por lo tanto está marcado
con el símbolo .
ADVERTENCIA
El aparato utiliza un voltaje
peligroso. Deje el manteni-
miento para el personal cuali-
ficado y no inserte nunca nada
en las rejillas de ventilación; el
manejo inexperto puede pro-
ducir una descarga eléctrica.
•
El aparato está adecuado sólo para utilizarlo
en interiores. Protéjalo contra goteos, sal-
picaduras y humedad elevada. Rango de
temperatura ambiente admisible: 0 – 40 ºC.
•
No coloque ningún recipiente con líquido
encima del aparato, p.ej. un vaso.
•
El calor generado dentro del aparato tiene
que disiparse mediante la circulación del aire;
no tape nunca las rejillas de ventilación.
•
Desconecte inmediatamente el conector de
corriente de la toma si:
1.
El aparato o el cable de corriente están
visiblemente dañados.
2. El aparato ha sufrido daños después de
una caída o accidente similar.
3. No funciona correctamente.
Sólo el personal cualificado puede reparar el
aparato bajo cualquier circunstancia.
•
No tire nunca del cable de corriente para
desconectarlo de la toma, tire siempre del
conector.
•
Utilice sólo un paño suave y seco para la
limpieza; no utilice nunca ni agua ni pro-
ductos químicos.
•
No podrá reclamarse garantía o responsabi-
lidad alguna por cualquier daño personal o
material resultante si el aparato se utiliza para
otros fines diferentes a los originalmente
concebidos, si no se conecta o se utiliza
adecuadamente o no se repara por expertos.
Si va a poner el aparato definitiva-
mente fuera de servicio, llévelo a la
planta de reciclaje más cercana para
que su eliminación no sea perjudicial
para el medioambiente.
3 Aplicaciones
El amplificador estéreo SA-130DMP está ade-
cuado para un amplio rango de aplicaciones,
p. ej. en bares, salas de actos y oficinas. Ofrece
conexiones para un micrófono y dos fuentes
de audio con nivel de señal de línea (p. ej.
Amplificador Mezclador
paraMegafonía
Estas instrucciones van dirigidas a usuarios
sin ningún conocimiento técnico específico.
Lea atentamente estas instrucciones antes de
utilizar el aparato y guárdelas para usos pos-
teriores.

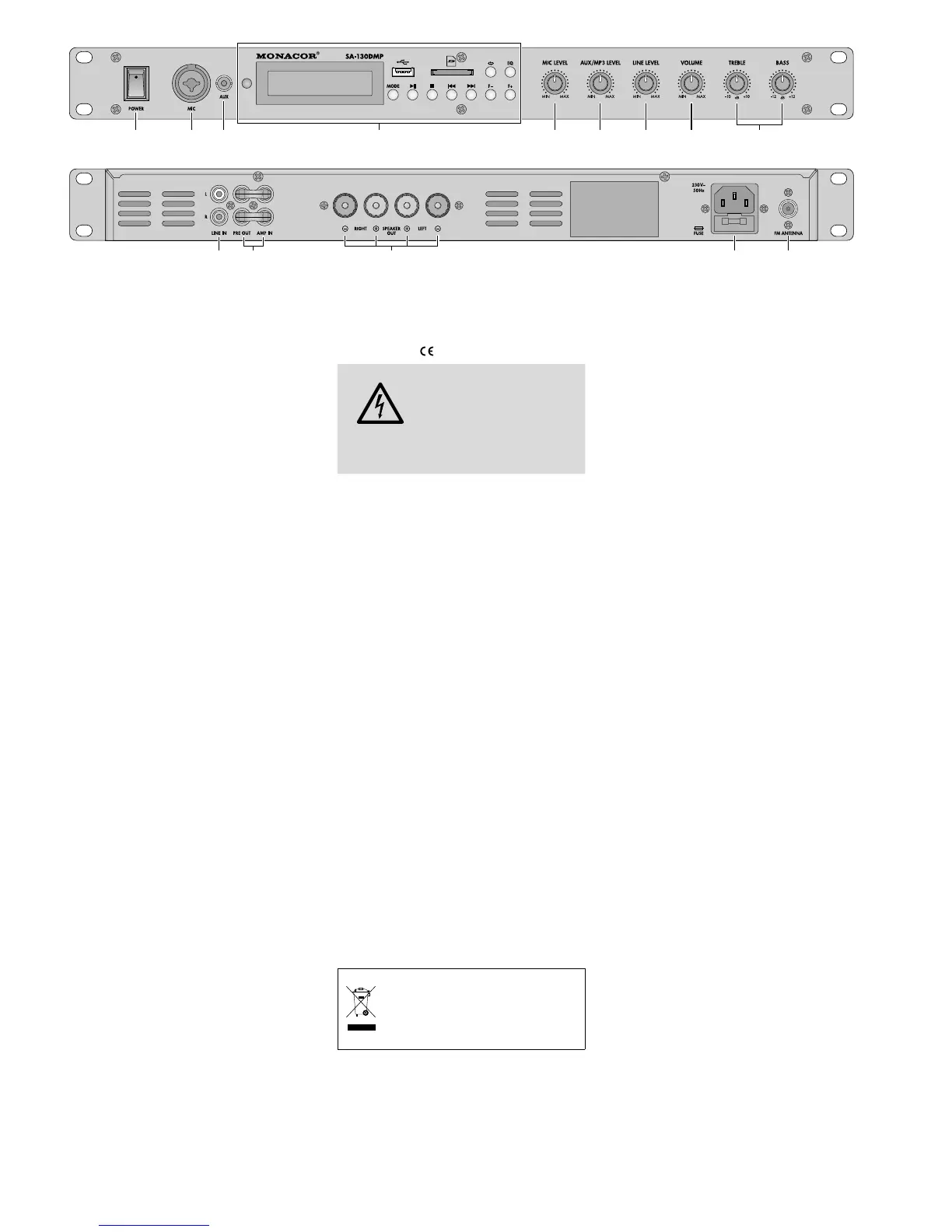

1 Vista General
1 Interruptor POWER
2
Entrada mono para conectar un micrófono
mediante un conector XLR o jack 6,3 mm
3 Entrada estéreo (jack 3,5 mm) para conec-
tar una fuente de audio con nivel de señal
de línea, p. ej. lector CD / MP3
Nota: Cuando se conecte esta toma, se silen-
ciará la combinación “lector MP3 / radio FM /
receptor Bluetooth” (4).
4
Combinación “lector MP3 / radio FM / recep-
tor Bluetooth”:
☞
apartado 6.1
5
Control de volumen para la entrada MIC (2)
6 Control de volumen para la entrada AUX
(3) o, cuando no se utiliza la entrada AUX,
para la combinación “lector MP3 / radio FM /
receptor Bluetooth” (4)
7 Control de volumen para la entrada LINE
IN (10)
8 Control de volumen total
9
Controles de tono TREBLE (frecuencias
agudas) y BASS (frecuencias graves)
10
Entrada estéreo (tomas RCA, L = izquierda /
R= derecha) para conectar una fuente de
audio con nivel de señal de línea (p. ej. lec-
tor CD / MP3, mezclador, pletina)
11
Salida estéreo PRE OUT y entrada esté-
reo AMP IN (tomas RCA, L = izquierda /
R=derecha) para insertar un aparato para
procesar audio,
☞
apartado 5, objeto 3
Nota: Cuando PRE OUT y AMP IN no se utilicen
para conectar un aparato, asegúrese de que
están interconectados mediante los dos jumpers
de la fig. 2. De lo contrario, se interrumpirá el
flujo de señal.
12 Terminales de altavoz (terminales de rosca
con tomas banana de 4 mm)
13 Toma de corriente para la conexión a un
enchufe (230 V/ 50 Hz) mediante el cable
de corriente entregado
El soporte del fusible está debajo de esta
toma; cambie siempre un fusible fundido
por otro del mismo tipo.
14 Conexión para una antena FM
