Vue densemble des composants Vue densemble des composants

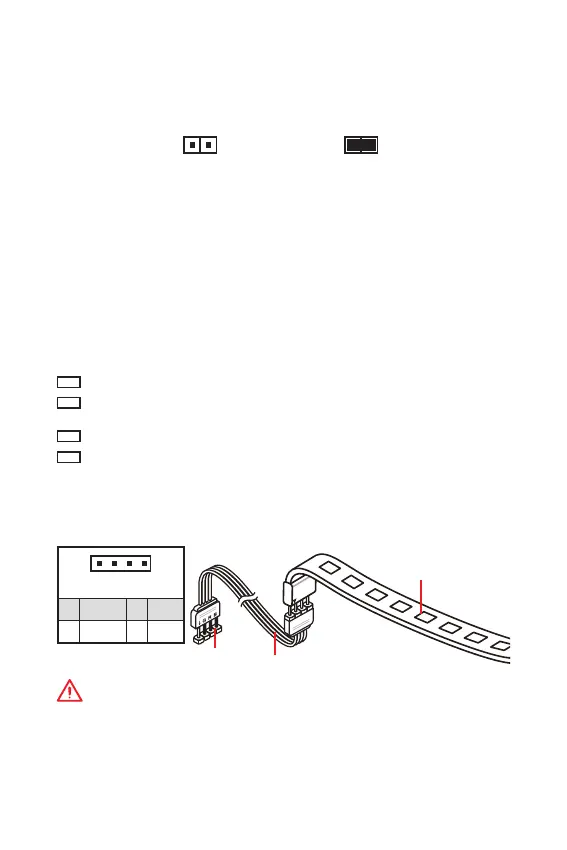

JBAT1 : Cavalier Clear CMOS (Réinitialisation BIOS)
Une mémoire CMOS est intégrée et est alimentée en externe par une batterie située
sur la carte mère afin de conserver les données de configuration système. Si vous
souhaitez nettoyer la configuration système, placez le cavalier sur Effacer CMOS de
manière à nettoyer la mémoire CMOS.
Conserver les
données
(défaut)
Effacer CMOS/
Réinitialiser BIOS
Réinitialiser le BIOS aux valeurs par défaut
1. Eteignez lordinateur et débranchez le câble dalimentation de la prise électrique.
2. Utilisez un couvercle de cavalier pour fermer JBAT1 pour environ 5-10 secondes.
3. Enlevez le couvercle de cavalier du JBAT1.
4. Branchez de nouveau le câble dalimentation à votre ordinateur et allumez-le.
EZ Debug LED : Indicateurs LED Debug
Ces LEDs indiquent létat de la carte mère.
CPU - indique que le CPU nest pas détecté ou que son initialisation a échoué.
DRAM - indique que la mémoire DRAM nest pas détectée ou que son
initialisation a échoué.
VGA - indique que le GPU nest pas détecté ou que son initialisation a échoué.
BOOT - indique que le périphérique de démarrage nest pas détecté ou que son
initialisation a échoué.
JRGB1 : Connecteur de ruban LED RGB
Ce connecteur vous permet de connecter un ruban LED RGB de type 5050.
Important
y
Ce connecteur supporte des rubans LED RGB (rouge/vert/bleu) de type 5050 avec
une puissance nominale maximale de 3A (12V). Veuillez garder la longueur du ruban
LED inférieure à 2 mètres pour éviter la gradation des couleurs.
y
Avant dinstaller ou de retirer le ruban LED, veillez à toujours éteindre
lalimentation et à débrancher le câble dalimentation de la prise électrique.
y
Veuillez utiliser un logiciel MSI dédié pour contrôler le ruban dextension LED.
1
JRGB1
Câble dextension (en option)
ruban LED de type 5050
1
1 +12V 2 G
3 R 4 B
