17
Vue d’ensemble des composants

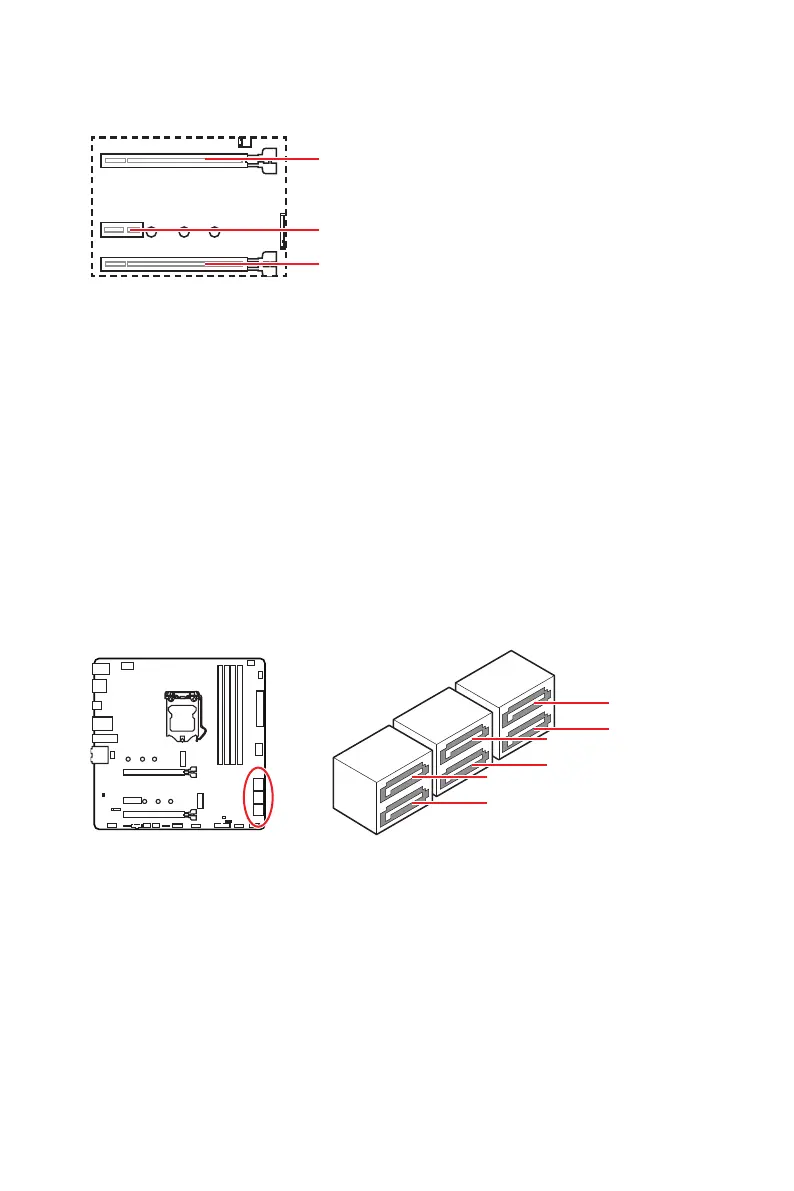

PCI_E1~3 : Slots d’extension PCIe
⚠
Important
∙
Si vous installez une carte graphique lourde, il vous faut utiliser un outil comme
la barre de support MSI Gaming Series pour supporter son poids et pour éviter la
déformation du slot.
∙
Veillez à toujours mettre l’ordinateur hors tension et à débrancher le cordon
documentation des cartes pour vérifier si un composant ou un logiciel doit être
modifié.
PCI_E1 : PCIe 3.0 x16 (CPU)
PCI_E3 : PCIe 3.0 x4 (PCH)
PCI_E2 : PCIe 3.0 x1 (PCH)
SATA1~6 : Connecteurs SATA 6Gb/s
Ces connecteurs utilisent une interface SATA 6Gb/s. Chaque connecteur peut être
relié à un appareil SATA.
⚠
Important
∙
Veuillez ne pas plier les câbles SATA à 90° car cela pourrait entraîner une perte de
données pendant la transmission.
∙
Les câbles SATA disposent de prises identiques sur chaque côté. Néanmoins, il est
recommandé de connecter la prise plate sur la carte mère pour un gain d’espace.
∙
Le connecteur SATA1 est indisponible lorsqu’un SSD M.2 est installé dans le slot
M2_1.
SATA1
SATA3
SATA5
SATA2
SATA4
SATA6
