25

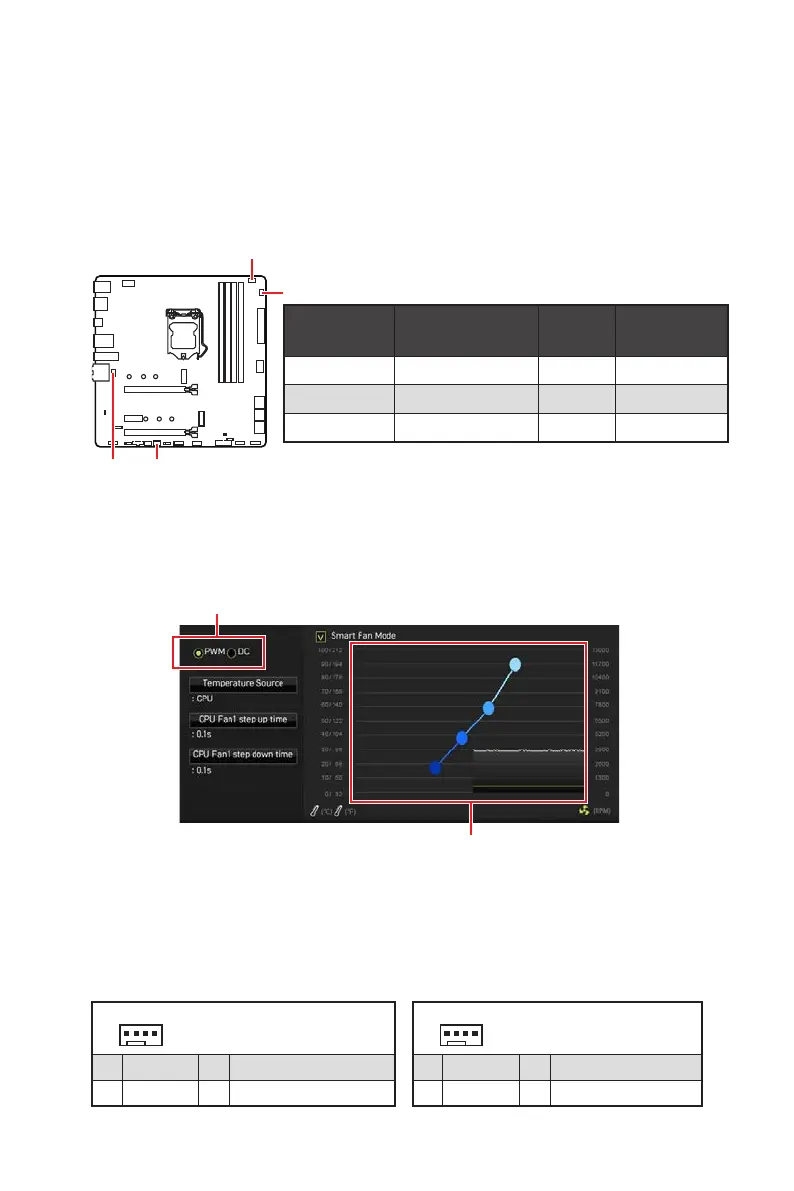

Vue d’ensemble des composants
CPU_FAN1, PUMP_FAN1, SYS_FAN1~2 : Connecteurs pour
ventilateurs
Les connecteurs pour ventilateurs peuvent être utilisés en mode PWM (Pulse Width
Modulation) et en mode DC. En mode PWM, les connecteurs fournissent une sortie
de 12V constante et ajustent la vitesse des ventilateurs avec un signal de contrôle
de vitesse. En mode DC, les connecteurs contrôlent la vitesse des ventilateurs en
connecteur de ventilateur en mode PWM ou mode DC.
Basculer entre les modes des ventilateurs et ajuster la vitesse
Vous pouvez alterner entre le mode PWM et le mode DC et ajuster la vitesse des
ventilateurs dans le BIOS > HARDWARE MONITOR.
Choisissez le mode PWM ou le mode DC
⚠
Important
Veuillez vous assurer que les ventilateurs fonctionnent correctement après avoir
basculé entre les modes PWM et DC.
Il y a des points de gradient de la vitesse du ventilateur qui
vous permet d’ajuster la vitesse de ventilateur par rapport à la
température du processeur.
1
Définition des broches en mode PWM
1 Ground 2 +12V
3 Sense 4 Speed Control Signal
1
Définition des broches en mode DC
1 Ground 2 Voltage Control
3 Sense 4 NC
Définition des broches des connecteurs de ventilateur
Connecteur
Mode ventilateur
par défaut
Courant
Max.
Alimentation
Max.
CPU_FAN1 mode PWM 2A 24W
PUMP_FAN1 mode PWM 3A 36W
SYS_FAN1~2 mode DC 1A 12W
CPU_FAN1
SYS_FAN1 SYS_FAN2
PUMP_FAN1
