MSI MAG B650M MORTAR WIFI User Manual

39

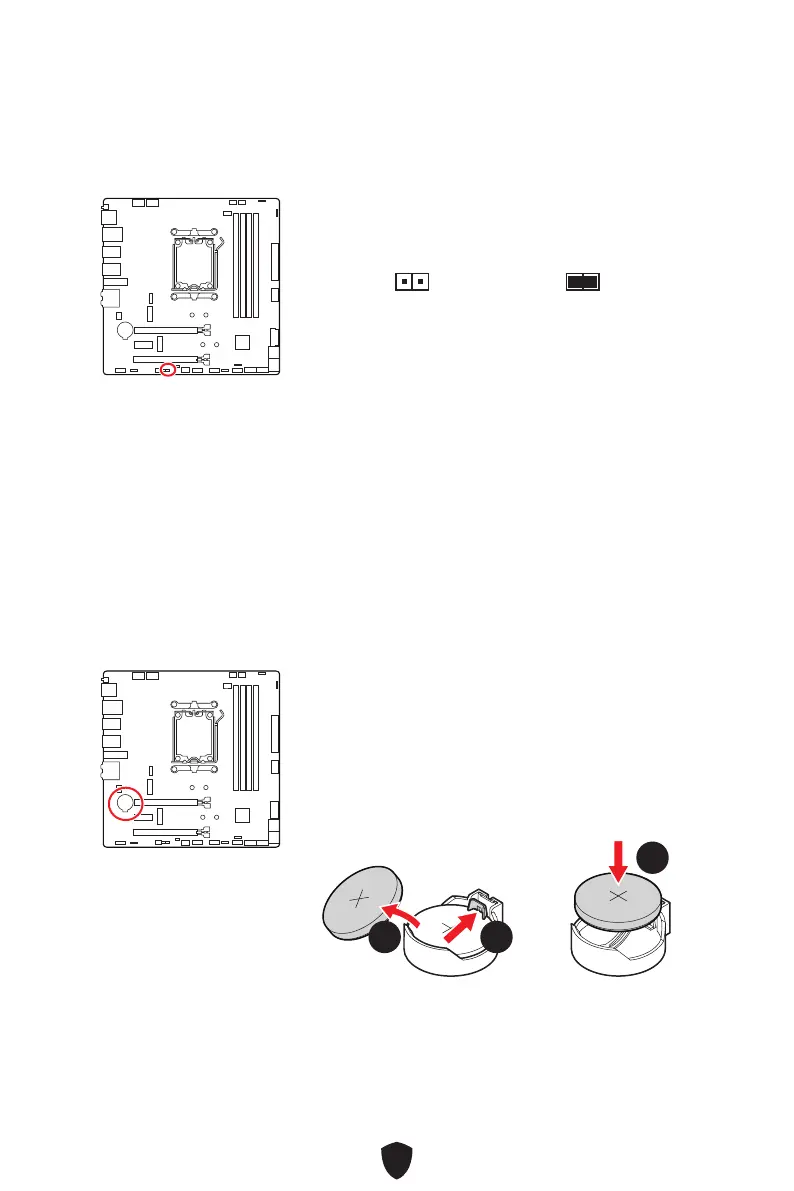

JBAT1: クリアCMOS (BIOSリセット) ジャンパー
本製品はシステムの設定情報を保持するCMOSメモリを搭載しており、マザーボード上のボ
タン型電池から電力が供給されます。システムの設定をクリアしたい場合は、CMOSメモリ
をクリアするためにジャンパピンにジャンパブロックを取り付けてください。
BAT1: CMOSバッテリー
CMOSバッテリーが切れている場合、BIOSの時刻設定がリセットされ、システムの設定が失
われます。その場合、CMOSバッテリーの交換が必要となります。
データを
保持
( デフォルト )
CMOSをクリア/
BIOSをリセット
BIOSをデフォルト値にリセットする
1. PCの電源をオフにし、コンセントから電源コードを抜いて下さい。
2. ジャンパブロックでJBAT1を5-10秒ぐらいショットします。
3. JBAT1からジャンパブロックを取り外します。
4. 電源コードをコンセントに元通りに接続し、電源を投入します。
CMOSバッテリーの交換
1. リテーナークリップを押してボタン電池を外します。
2. ソ ケット か ら ボ タン 電 池 を 取 り 外 し ま す 。
3. +マークを上にして新品のCR2032ボタン電池を取り付け
ます。ボタン電池がしっかりとリテーナーに固 定されてい
ることを確 認してくだ さ い 。
1122
33

MSI MAG B650M MORTAR WIFI Specifications

General

Processor manufacturer	AMD
Compatible processor series	AMD Ryzen 7 7th Gen, AMD Ryzen 9 7th Gen
Supported processor sockets	Socket AM5
Number of memory slots	4
Supported memory types	DDR5-SDRAM
Maximum internal memory	128 GB
Supported memory clock speeds	4800, 5000, 5200, 5400, 5600, 5800, 6000, 6200, 6400 MHz
Ethernet LAN	Yes
LAN controller	Realtek RTL8125B
Wi-Fi standards	802.11a, 802.11b, 802.11g, Wi-Fi 4 (802.11n), Wi-Fi 5 (802.11ac), Wi-Fi 6E (802.11ax)
Bluetooth version	5.2
Top Wi-Fi standard	Wi-Fi 6E (802.11ax)
Ethernet interface type	2.5 Gigabit Ethernet
USB 3.2 Gen 1 (3.1 Gen 1) connectors	2
USB 3.2 Gen 2 (3.1 Gen 2) connectors	0
Headphone outputs	1
USB 2.0 ports quantity	USB 2.0 ports have a data transmission speed of 480 Mbps, and are backwards compatible with USB 1.1 ports. You can connect all kinds of peripheral devices to them.
USB 3.2 Gen 2 (3.1 Gen 2) Type-A ports quantity	3
RAID levels	0, 1, 10
Supported storage drive interfaces	M.2, SATA
Parallel processing technology support	Not supported
BIOS type	UEFI AMI
BIOS memory size	256 Mbit
Audio chip	Realtek ALC4080
Component for	PC
Motherboard chipset	AMD B650
PC health monitoring	Fan
Audio output channels	7.1 channels
Motherboard form factor	micro ATX
Windows operating systems supported	Windows 11 x64

Weight and Dimensions

Width	243.84 mm
