Vue d’ensemble des composants
M2_1~5 : Slots M.2 (Touche M)
M2_1
M2_2
M2_5
M2_4
M2_3

Important
 La technologie Intel® RST supporte
uniquement un SSD M.2 PCIe avec une
mémoire ROM UEFI.
 Intel® Optane™ Memory Ready pour les
slots M2_2~5.

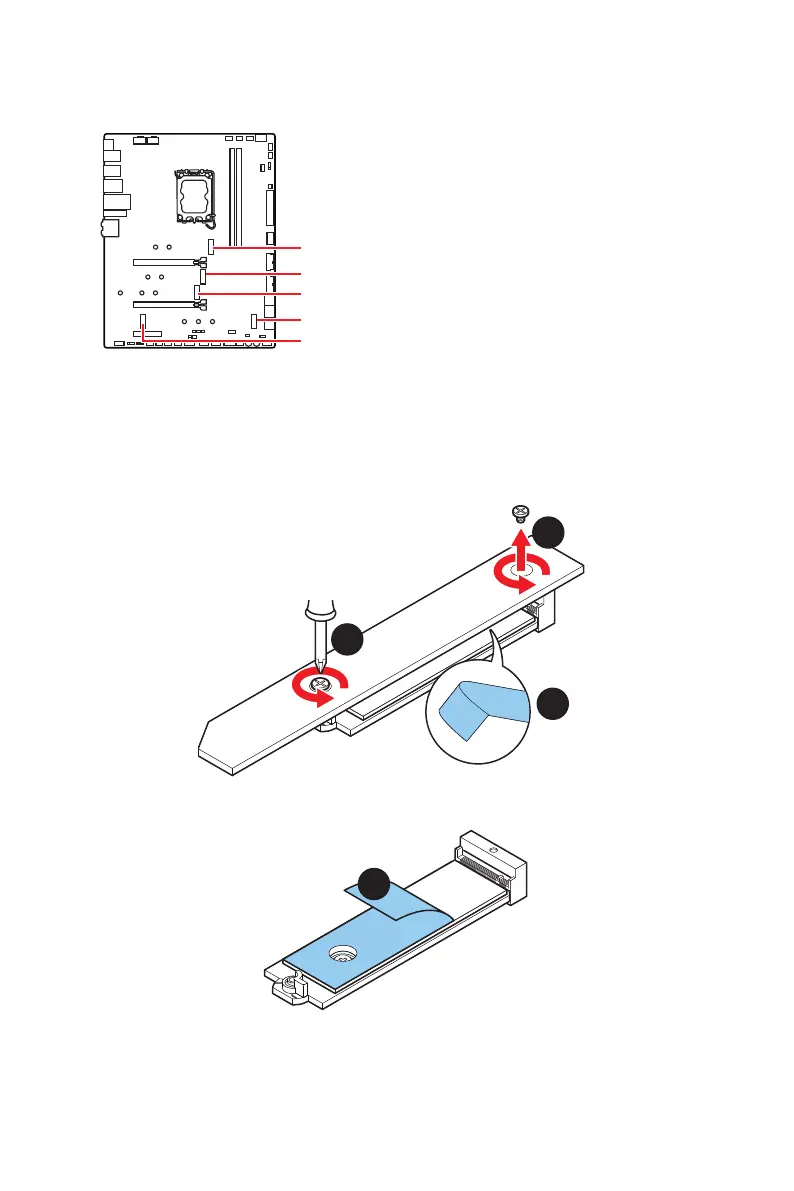

Installation des slots M2_1, M2_2
1. Desserrez les vis de la plaque M.2 SHIELD FROZR.
2. Retirez la plaque M.2 SHIELD FROZR et retirez le film de protection du pad
thermique.
2
1
1
3. Retirez le film de protection du pad thermique M.2 de la plaque M.2.
3
