36
Vue d’ensemble des composants

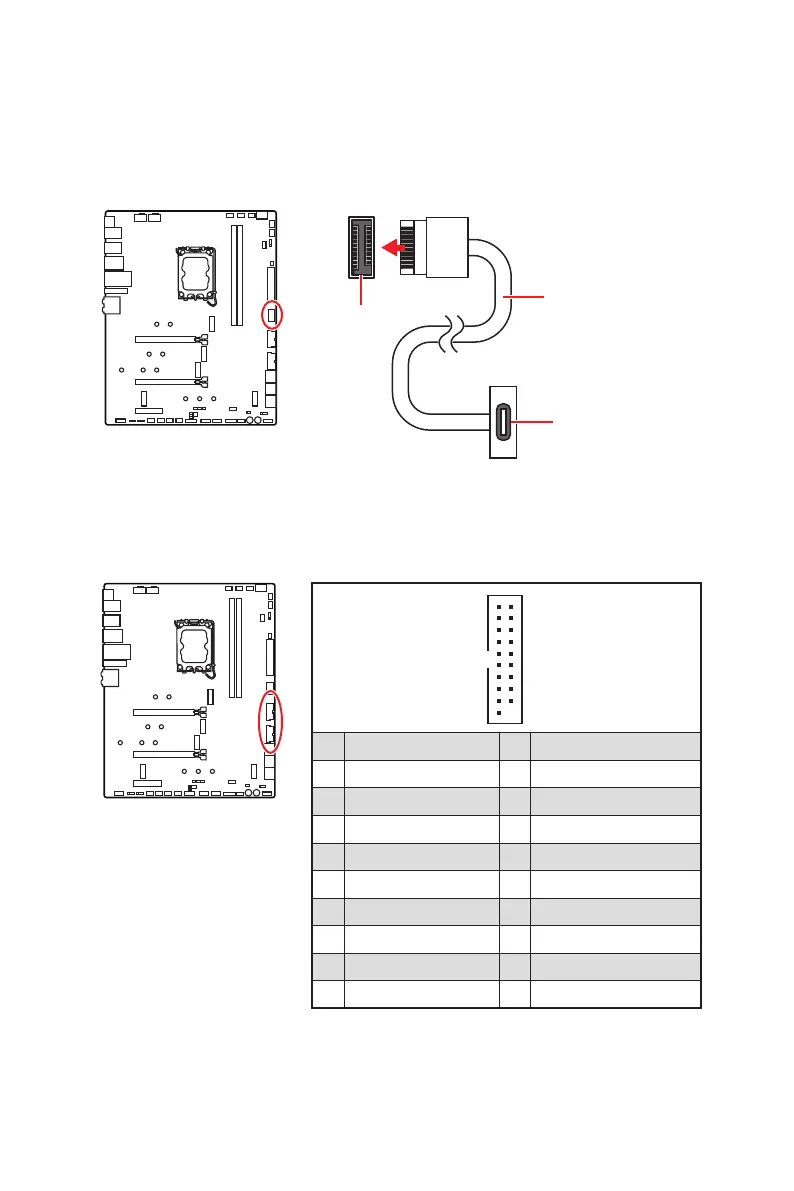

JUSB3~4 : Connecteurs USB 3.2 Gen 1
Ces connecteurs vous permettent de relier des ports USB 3.2 Gen 1 5 Gb/s sur le
panneau avant.
Important
Notez que les câbles d’alimentation et de terre doivent être branchés correctement
afin d’éviter d’endommager la carte.
1
10 11
20
1 Power 11 USB2.0+
2 USB3_RX_DN 12
3 USB3_RX_DP 13 Ground
4 Ground 14 USB3_TX_C_DP
5 USB3_TX_C_DN 15 USB3_TX_C_DN
6 USB3_TX_C_DP 16 Ground
7 Ground 17 USB3_RX_DP
8 18 USB3_RX_DN
9 USB2.0+ 19 Power
10 Ground 20 No Pin
JUSB5 : Connecteur USB 3.2 Gen 2x2 Type-C
le panneau avant. Pour plus de sécurité, ce connecteur a été conçu pour offrir une
dans le bon sens.
JUSB5
le panneau avant
