Vue d’ensemble des composants
1
88
Tuning Controller
JDASH1
Debug Code LED
OC button+ OC Fail Save
Câble de contrôleur de réglage
OC Retry
Power
Reset Clear CMOS
Utiliser le contrôleur de réglage
Le contrôleur de réglage est un module multifonction qui vous aide à surveiller,
contrôler et overclocker plus facilement la carte mère. Veuillez suivre les instructions
Debug Code LED
et les codes d’erreur pendant et après le POST. Veuillez vous référer au tableau du
Debug Code LED de ce manuel pour plus de détails.
OC button- / + (Bouton OC - / +) ces boutons sont utilisés pour diminuer/
augmenter la fréquence de base et le ratio du processeur. Allez dans BIOS > OC >
Bouton Direct OC et sélectionnez le CPU BCLK ou le CPU Ratio pour overclocker.
Reset (Réinitialiser)
Power (Alimentation)
OC Fail Save
système simultanément en mode de démarrage sécurisé. Le système démarrera par
défaut et abaissera le mode PCIe (depuis CPU).
OC Retry
paramètres OC jusqu’à ce que le système réussisse à démarrer.
Clear CMOS
5 à 10 secondes pour réinitialiser le BIOS aux valeurs par défaut.

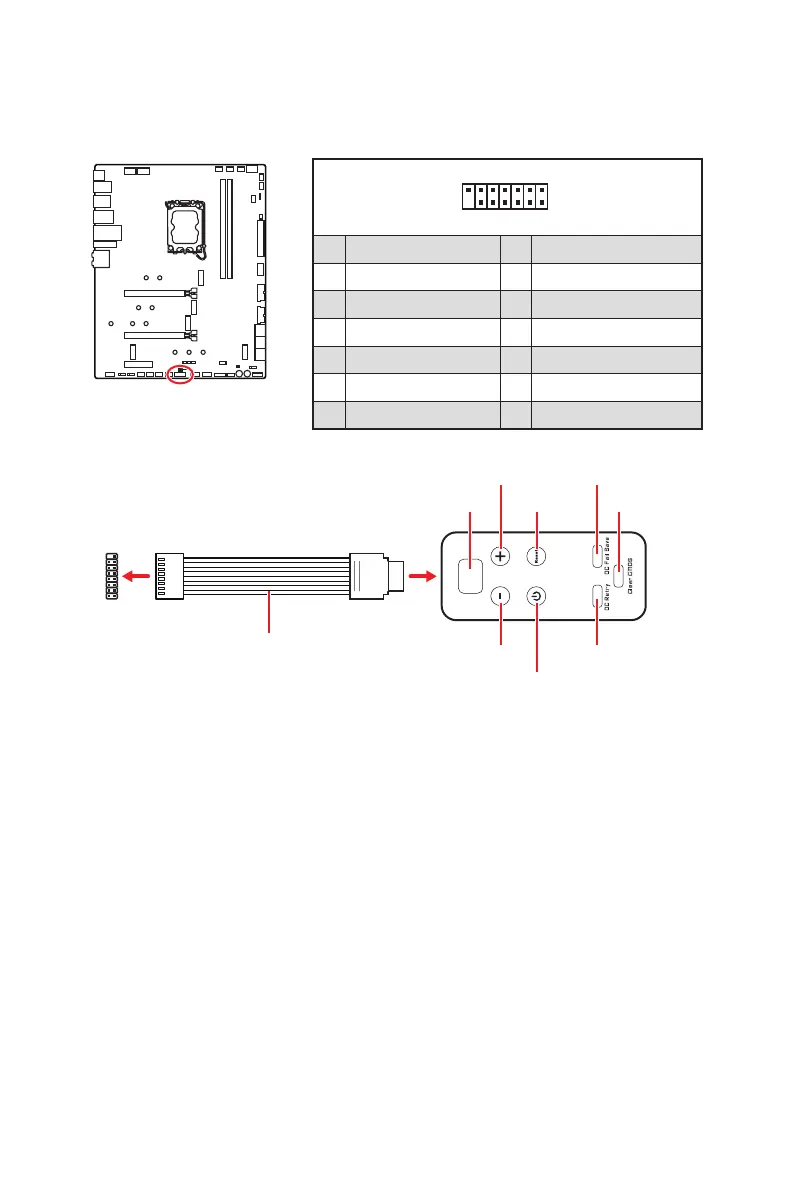

Connexion du module JDASH1 et du contrôleur de réglage
JDASH1 : Connecteur du contrôleur de réglages
Ce connecteur est utilisé pour connecter un contrôleur de réglage (selon modèle).
1
2 14
13
1 No Pin 2 NC
3 MCU_SMB_SCL_M 4 MCU_SMB_SDA_M
5 VCC5 6 Ground
7 8
9 10 OC_FS
11 BLK+ 12
13 CLRCMOS_EN 14 NC
